本發明涉及光伏發電，具體涉及一種光伏支架基礎的施工方法。

背景技術：

1、太陽能是一種存量豐富的清潔可再生能源，太陽能光伏發電的限制條件較少，開發簡單，且發電過程無污染，對環境影響較小。開發光伏發電不僅有利于推進能源生產和消費革命，還有利于構建清潔低碳、安全高效的能源體系，符合現代低碳經濟、綠色經濟的發展要求。

2、光伏電站在設置時，應進行現場勘查，綜合分析地基各巖土層的層位分布關系、承載力特征、壓縮變形特征等因素結合建筑物荷載特征考慮設計光伏支架基礎。若光伏電站場地范圍較廣，場地花崗巖風化較不均勻，可能導致地基的承載力存在差異，這種不均勻性可能導致光伏支架在安裝過程中出現不穩定，進而影響整個光伏電站的結構安全，因此，光伏支架基礎在施工時應考慮不均勻地基。

技術實現思路

1、本發明的目的是提供一種光伏支架基礎的施工方法，以解決上述背景技術提到的問題。

2、為解決上述技術問題，本發明提供一種光伏支架基礎的施工方法，其包括以下步驟：

3、s1、放線定位：確定光伏支架及其組件的具體安裝位置；

4、s2、鉆孔：使用鉆孔機按照設計孔徑、深度和垂直度進行鉆孔；

5、s3、清孔：使用清孔設備將孔內的泥土、碎石等清理干凈，確保孔壁光滑、無雜物；

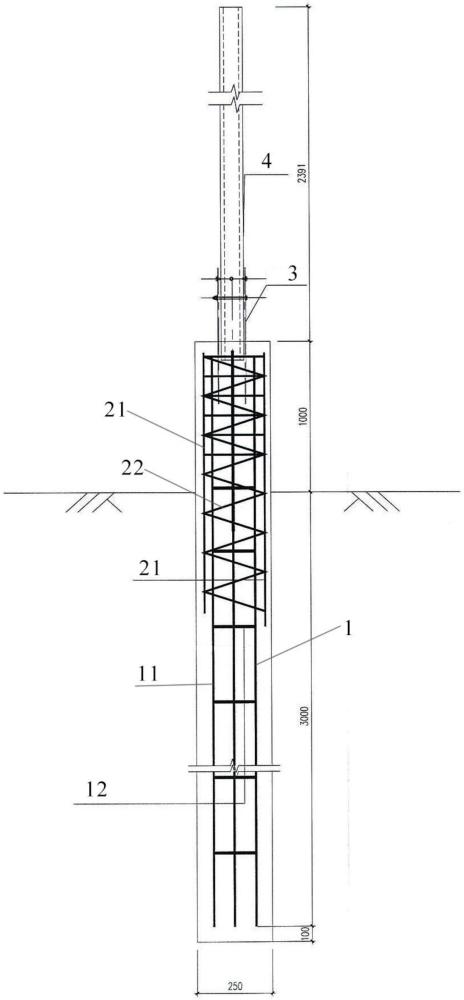

6、s4、制作鋼筋籠：所述鋼筋籠包括第一箍筋籠和第二箍筋籠，將所述第二箍筋籠套設在所述第一箍筋籠的頂端并固定，所述第一箍筋籠和所述第二箍筋籠頂部形成有安裝口，在所述安裝口中垂直安裝預埋鋼管；

7、s5、鋼筋籠安裝：將鋼筋籠放入鉆孔中，確保鋼筋籠的位置正確、垂直度符合要求；

8、s6、混凝土灌注：使用輸送泵或人工方式將攪拌好的混凝土輸送到鉆孔中，使用振搗器對混凝土進行振搗，確保混凝土密實無空洞形成樁基礎。

9、進一步地，所述第一箍筋包括多根縱向箍筋和多根橫向箍筋，多根所述縱向箍筋環形間隔布置，多根所述橫向箍筋沿縱向間隔布置，用于綁扎多根所述縱向箍筋形成所述第一箍筋籠。

10、進一步地，所述第二箍筋籠包括多根基礎箍筋和多根螺旋筋，多根所述基礎箍筋均縱向設置、且環形間隔分布，多根所述螺旋筋用于綁扎多根所述基礎箍筋形成所述第二箍筋籠。

11、進一步地，所述步驟s6中混凝土灌注完成后，要保持樁基礎表面濕潤，直至樁基礎硬化。

12、進一步地，所述步驟s6中，當樁基礎硬化后，按照抽檢數量不少于總數的1％，且不應少于6根的原則對樁基礎進行質量檢測。

13、進一步地，根據各區域地層組成，選擇覆蓋各種巖層的多個典型區域進行試樁，每個區域采用三根試樁。

14、進一步地，所述樁基礎的樁頂高于地面。

15、進一步地，樁基礎采用c30混凝土，每個光伏支架采用四根樁基礎。

16、本發明的有益效果為：本發明通過鉆孔、清孔、制作、安裝鋼筋籠和灌注混凝土的精細施工，可以有效減小因地基不均勻造成的沉降風險。同時，通過鋼筋籠和混凝土樁基礎的共同作用能夠有效地將光伏支架及其組件的重量分散到地基中，同時抵抗風力、雪負荷等外部荷載的影響，確保光伏電站的安全穩定運行。

技術特征：

1.一種光伏支架基礎的施工方法，其特征在于：包括以下步驟：

2.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：所述第一箍筋包括多根縱向箍筋和多根橫向箍筋，多根所述縱向箍筋環形間隔布置，多根所述橫向箍筋沿縱向間隔布置，用于綁扎多根所述縱向箍筋形成所述第一箍筋籠。

3.根據權利要求2所述的一種光伏支架基礎的施工方法，其特征在于：所述第二箍筋籠包括多根基礎箍筋和多根螺旋筋，多根所述基礎箍筋均縱向設置、且環形間隔分布，多根所述螺旋筋用于綁扎多根所述基礎箍筋形成所述第二箍筋籠。

4.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：所述步驟s6中混凝土灌注完成后，要保持樁基礎表面濕潤，直至樁基礎硬化。

5.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：所述步驟s6中，當樁基礎硬化后，按照抽檢數量不少于總數的1％，且不應少于6根的原則對樁基礎進行質量檢測。

6.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：所述步驟s6中根據各區域地層組成，選擇覆蓋各種巖層的多個典型區域進行試樁，每個區域采用三根試樁。

7.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：所述樁基礎的樁頂高于地面。

8.根據權利要求1所述的一種光伏支架基礎的施工方法，其特征在于：樁基礎采用c30混凝土，每個光伏支架采用四根樁基礎。

技術總結
本發明公開了一種光伏支架基礎的施工方法，其包括以下步驟：S1、放線定位；S2、鉆孔；S3、清孔；S4、制作鋼筋籠：所述鋼筋籠包括第一箍筋籠和第二箍筋籠，將所述第二箍筋籠套設在所述第一箍筋籠的頂端并固定，所述第一箍筋籠和所述第二箍筋籠頂部形成有安裝口，在所述安裝口中垂直安裝預埋鋼管；S5、鋼筋籠安裝：將鋼筋籠放入鉆孔中；S6、混凝土灌注。本發明通過鉆孔、清孔、制作、安裝鋼筋籠和灌注混凝土的精細施工，可以有效減小因地基不均勻造成的沉降風險。同時，通過鋼筋籠和混凝土樁基礎的共同作用能夠有效地將光伏支架及其組件的重量分散到地基中，同時抵抗風力、雪負荷等外部荷載的影響，確保光伏電站的安全穩定運行。

技術研發人員：王韜燁,余澤發,潘宇,鄧奇,任智飛,林士偉,劉金,楊華炯,李連奇
受保護的技術使用者：大唐芒市新能源開發有限公司
技術研發日：
技術公布日：2025/4/6
