本發明涉及支護設備，具體是一種建筑結構支護設備。

背景技術：

1、建筑結構支護設備主要應用于各類建筑工程中，以確保施工安全和結構穩定。例如，在基坑支護中，支護結構為基坑側壁及周邊環境提供支擋、加固與保護，防止土體坍塌和周邊建筑物受損。常見的支護設備包括支護樁、支護墻、錨桿和鋼支撐等，它們各自具有不同的特點和適用場景。且隨著建筑技術的不斷進步和創新，建筑結構支護設備也在不斷向智能化、輕量化和模塊化方向發展。

2、現有的建筑結構支護設備，在使用過程中，通常采用普通的加固桿對支護板提供斜支撐作用，在加固桿數量較多的情況下，會存在拆卸不便的問題，特別針對某些易損部位，比如某些部位易產生積水，而在水的浮力等綜合作用力下，可能會影響支護的穩定性，而僅起到單一支撐作用的加固桿不能滿足復雜需求，從而可能會影響施工的安全以及結構的穩定，使用較為不便，因此，針對以上現狀，迫切需要開發一種建筑結構支護設備，以克服當前實際應用中的不足。

技術實現思路

1、本發明的目的在于提供一種建筑結構支護設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：

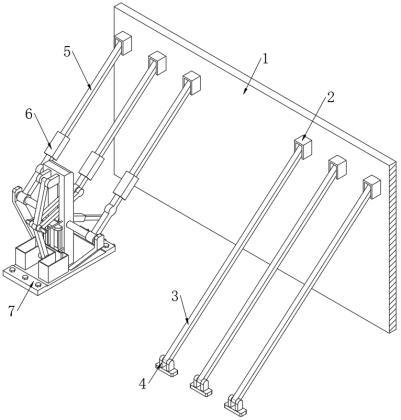

3、一種建筑結構支護設備，包括支護板，所述支護板上設置有多個限位支座，還包括：

4、加固桿二，所述加固桿二的一端與所述限位支座可分離連接，加固桿二的另一端固定安裝有插接套筒；

5、同步支護調節組件，所述同步支護調節組件與所述插接套筒可拆卸連接，且所述同步支護調節組件上還安裝有固定底座二和頂緊控制支架；

6、其中，所述頂緊控制支架固定安裝在所述固定底座二上；

7、以及檢測控制組件，所述檢測控制組件分別與所述頂緊控制支架和同步支護調節組件相連接；

8、在支護設備使用的場景不同時，同步支護調節組件帶動多個加固桿二以不同的傾斜角度與限位支座抵接，同時，還驅動檢測控制組件根據加固桿二傾斜角度的不同，以相應的工作狀態進行檢測和控制。

9、作為本發明進一步的方案：還包括：加固桿一，所述加固桿一的數量為多個，多個所述加固桿一分別與多個所述限位支座可分離連接；

10、以及固定底座一，所述固定底座一與所述加固桿一的另一端相連接。

11、作為本發明進一步的方案：所述限位支座上設置有銜接斜槽，所述銜接斜槽內設置有磁性片，其中，所述加固桿一和加固桿二分別插裝在多個銜接斜槽內；

12、所述插接套筒內也設置有磁性片。

13、作為本發明進一步的方案：所述同步支護調節組件包括：

14、旋轉桿，所述旋轉桿與所述頂緊控制支架轉動連接，且所述旋轉桿上還固定安裝有多個支護基桿，所述支護基桿與所述插接套筒可拆卸連接；

15、其中，所述加固桿二和支護基桿的端部均設置有磁吸件，所述磁吸件與所述檢測控制組件電性連接；

16、收納槽口，所述收納槽口位于所述頂緊控制支架上；

17、以及升降驅動單元，所述升降驅動單元分別與所述頂緊控制支架和支護基桿相連接。

18、作為本發明進一步的方案：所述升降驅動單元包括：

19、升降滑塊，所述升降滑塊與所述頂緊控制支架滑動連接；

20、推拉連桿，所述推拉連桿的一端與所述支護基桿轉動連接；

21、v型活動桿，所述v型活動桿的中部與所述推拉連桿轉動連接，所述v型活動桿的兩端分別與所述頂緊控制支架和升降滑塊轉動連接；

22、以及驅動設備，所述驅動設備分別與所述固定底座二、頂緊控制支架和升降滑塊相連接。

23、作為本發明進一步的方案：所述驅動設備包括有驅動件、螺桿和限位座；

24、所述驅動件固定安裝在所述固定底座二上，且所述驅動件上設置有螺桿，所述螺桿貫穿所述升降滑塊，并與所述升降滑塊螺紋連接；

25、所述限位座與所述頂緊控制支架固定連接，且所述限位座還與所述螺桿轉動連接。

26、作為本發明進一步的方案：還包括：斜支座，所述斜支座的數量為多個，多個所述斜支座的一端均與所述固定底座二固定連接，斜支座的另一端與所述旋轉桿轉動連接。

27、作為本發明進一步的方案：所述檢測控制組件包括：

28、伸縮收納筒，所述伸縮收納筒與所述旋轉桿固定連接；

29、檢測滑桿，所述檢測滑桿插裝在所述伸縮收納筒內，并與所述伸縮收納筒滑動連接，且所述檢測滑桿的端部還設置有多功能檢測器，所述多功能檢測器與所述同步支護調節組件電性連接；

30、以及同步伸縮單元，所述同步伸縮單元分別與所述伸縮收納筒、檢測滑桿和推拉連桿相連接。

31、作為本發明進一步的方案：所述同步伸縮單元包括：

32、隔板，所述隔板固定安裝在所述伸縮收納筒內，其中，所述檢測滑桿與所述隔板之間設置有驅動彈簧；

33、導繩件，所述導繩件的數量為多個，多個所述導繩件分別位于所述頂緊控制支架和伸縮收納筒上；

34、以及控制細繩，所述控制細繩的一端與所述檢測滑桿固定連接，控制細繩的另一端依次貫穿隔板、伸縮收納筒和頂緊控制支架后與所述推拉連桿固定連接；

35、其中，所述控制細繩還繞過多個所述導繩件，并與所述導繩件滑動連接。

36、作為本發明進一步的方案：還包括：加固水槽，所述加固水槽與所述同步支護調節組件相連接，且所述加固水槽內還設置有液位傳感器；

37、機械吸口，所述機械吸口的數量為多個，多個所述機械吸口均固定安裝在所述固定底座二上，并與所述檢測控制組件電性連接；

38、以及排放管，所述排放管與所述頂緊控制支架相連接，并與所述加固水槽相連通。

39、與現有技術相比，本發明的有益效果是：

40、在加固桿二與限位支座抵接的過程中，根據加固桿二與支護板之間夾角的不同，同步支護調節組件還驅動檢測控制組件在相應的角度位置上進行檢測和控制作業（比如，有些支護區域空間有限或其他限制的因素，加固桿二與支護板之間的夾角無法以最適宜位置進行支護），此時，如果加固桿二與支護板之間的夾角較小，支護過程中的穩定性受外界因素的影響會增大，則檢測控制組件會對支護過程進行輔助，并且在外界因素變化時，以更加敏感的動作及時提醒相關工作人員，比如，在易積水的位置，在水位達到較低的位置，并且水位還在持續上漲的情況下，及時提醒工作人員進行必要的防護和監視工作，同樣的，當加固桿二與支護板之間處于相對適宜的位置時，加固桿二和加固桿一對支護板的支護作用良好（此時，檢測控制組件的位置也相應到達指定位置），則為避免檢測控制組件頻繁啟動以及避免資源的浪費，檢測控制組件處于相對不敏感的工位，即在水位達到較高的位置，且持續上漲的情況下，檢測控制組件才動作，從而實現對支護板的良好支撐以及對支護過程的實時監測和控制，操作簡單，不僅在一定程度上便于支護設備的拆裝，為工作人員提供便利，還在某些特殊部位的支護作業中，滿足更為復雜的支護需求，有利于保證施工的安全以及結構的穩定。
