本發明涉及清理機技術領域，具體為一種用于建筑領域的方便地面清理的清理機。

背景技術：

在建筑施工過程中，由于人為或天氣原因，會使得一些建筑泥灰或混凝土或石灰等殘留到地上，這些雜物凝固后非常堅硬，而傳統的建筑灰一般都是人工清除的，但是這種方法不但效率極慢，而且還浪費人力物力和財力并且效果也不是很理想，且傳統的垃圾清理機在清理過程中會揚起較大灰塵，影響其它施工單位。

技術實現要素：

根據現有技術的不足，提供一種用于建筑領域的方便地面清理的清理機，清理方便，效率高，效果佳，節省了人力、物力和財力，在清理過程中不會蕩起灰塵，不會對其它施工單位造成影響，可以有效解決背景技術中的問題。

本發明按以下技術方案實現：

一種用于建筑領域的方便地面清理的清理機，包括機架，所述機架的底面設有移動裝置，機架的頂面頭部處設有噴水裝置，所述機架的底面中部設有地面清理裝置，所述機架的頂面尾部處設有灰塵收集裝置。

優選的是，所述噴水裝置包括兩個倒L型安裝支架和一個水箱，兩個倒L型安裝支架對稱設置在機架的頂面上，且該安裝支架的水平部向機架外延伸，在兩個安裝支架的水平部端頭各有一個圓筒連接頭，兩個圓筒連接頭之間有一根噴淋管，所述噴淋管的側面安裝有多個一字排列的噴頭，該多個噴頭與噴淋管內腔相連通；所述水箱安裝在機架頂面頭部處，該水箱通過水管與噴淋管連通，且水管與水箱的連接處設有增壓泵。

優選的是，還包括位于機架頂面中部處的刀具放置裝置，所述刀具放置裝置包括一面開口的刀具放置箱，該刀具放置箱的開口面朝下，所述刀具放置箱的內側頂壁設有電動升降桿，所述電動升降桿的底部安裝有地面清理裝置。

優選的是，所述地面清理裝置包括U型安裝架，該U型安裝架的一豎直部上安裝有軸承，U型安裝架的另一豎直部上安裝有旋轉電機，所述旋轉電機的輸出軸端部與軸承連接，所述旋轉電機的輸出軸上設有清理機刀具。

優選的是，所述清理機刀具包括多個套筒，多個套筒以緊配合的方式安裝在旋轉電機的輸出軸上或者與旋轉電機的輸出軸固定連接在一起；所述套筒的周面上均勻間隔設有沿整個周面布置的刀片。

優選的是，所述灰塵收集裝置包括進氣口朝下的進氣箱和收集箱；所述進氣箱的任一側面上通過兩個連接桿與機架相連，兩個連接桿之間又設有一根與進氣箱相連通的進氣管，所述進氣管的另一端與位于機架的頂面尾部的收集箱相連通，且進氣管的管口一直延伸到收集箱內腔中；位于進氣管的管口相對應的收集箱內壁上設有一電動機，所述電動機的輸出軸上固定安裝有風葉；位于收集箱內腔中的進氣管的管口上通過快拆裝置緊固有一濾塵袋；所述收集箱上設有一個能夠開合的箱蓋，所述箱體上靠近電動機處設有一個出風口。

優選的是，所述快拆裝置包括兩個半圓箍體，兩個半圓箍體的一端鉸接在一起，其中半圓箍體Ⅰ的另一端端頭鉸接一個能夠按壓在半圓箍體Ⅰ上的卡帽，所述卡帽的兩側面上各間隔設有多個相互對應的卡口，在任一相互對應的卡口內設有一個U型卡舌；所述半圓箍體Ⅱ的另一端端頭為向外折彎的彎曲部；通過調節U型卡舌卡在卡口的位置來調節整個卡箍的內直徑尺寸。

優選的是，所述進氣箱內安裝有截面為拱形的圓弧罩，所述圓弧罩的頂部與位于進氣箱處的進氣管的管口相連通，所述圓弧罩底部的外形與該進氣箱的進氣口內部的形狀相配，且該圓弧罩底部與該進氣箱的進氣口之間密封連接。

優選的是，所述收集箱內壁上、位于濾塵袋下部位置設有一個壓力傳感器，所述壓力傳感器的輸出端與控制器的輸入端電連接，所述控制器的輸出端與安裝在收集箱側面外壁上的蜂鳴器相連。

優選的是，所述移動裝置包括四個減震支柱，四個減震支柱分別分布在機架的底面四角處，每一個減震支柱上安裝有雙軸電機，所述雙軸電機兩側的輸出軸上各緊固安裝有一個外向輪。

本發明有益效果：

本發明用于建筑領域的方便地面清理的清理機，通過噴水裝置保證在清理過程中不會蕩起灰塵，不會對其它施工單位造成影響，通過地面清理裝置對地面進行清理，清理方便，效率高，效果佳，節省了人力、物力和財力，被清理掉的碎渣能夠通過灰塵收集裝置進行收集，方便后續處理。

附圖說明

圖1為本發明結構示意圖；

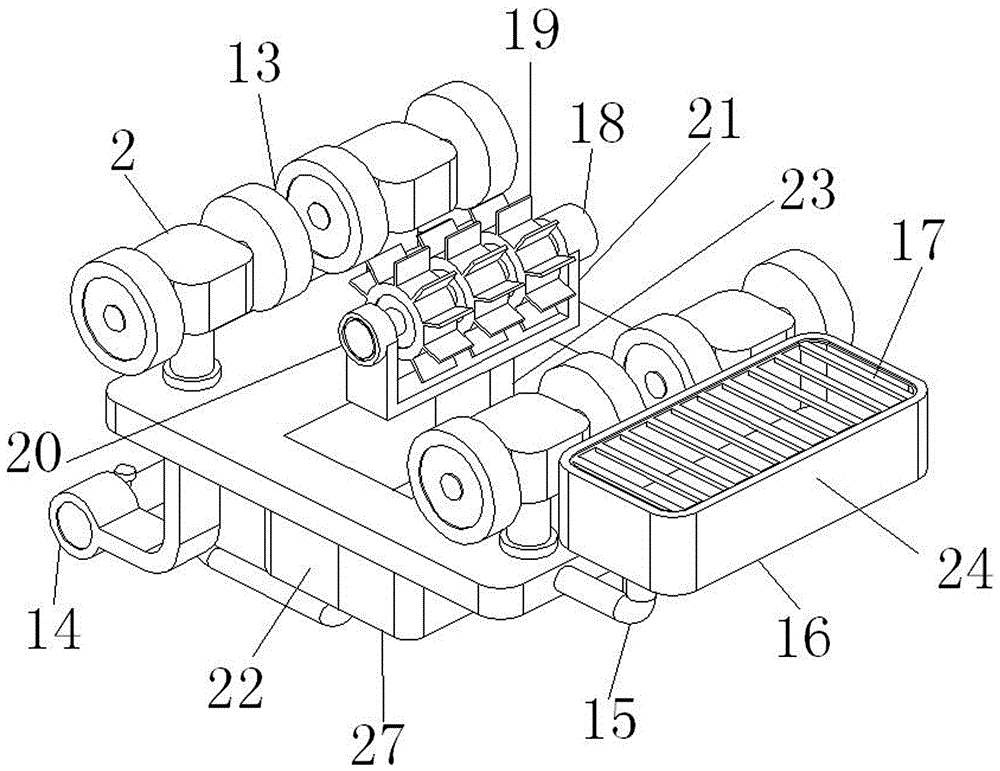

圖2為本發明底部結構示意圖；

圖3為灰塵收集裝置剖視圖；

圖4為快拆裝置結構示意圖；

圖5為U型卡舌結構示意圖；

圖6為帶有圓弧罩的進氣箱結構示意圖；

圖中：1機架、2雙軸電機、3萬向輪、4減震支柱、5安裝支架、6水箱、7噴頭、8水管、9噴淋管、10增壓泵、11電源、12控制器、13移動裝置、14噴水裝置、15連接桿、16進氣箱、17遮擋網、18旋轉電機、19清理機刀具、20軸承、21安裝架、22刀具放置箱、23電動升降桿、24灰塵收集裝置、25地面清理裝置、26刀具放置裝置，27收集箱，28進氣管，29電動機，30風葉，31快拆裝置，311半圓箍體Ⅰ，312卡帽，313卡口，314 U型卡舌，315半圓箍體Ⅱ，316彎曲部，32濾塵袋，33箱蓋，34出風口，35圓弧罩，36壓力傳感器，37蜂鳴器。

具體實施方式

以下結合附圖，通過具體實施例對本發明作進一步的說明。

如圖1至圖6所示，一種用于建筑領域的方便地面清理的清理機，包括機架1，機架1的底面設有移動裝置13，機架1的頂面頭部處設有噴水裝置14，機架1的中部設有刀具放置裝置26，且刀具放置裝置26的內部設有地面清理裝置25，

機架1的頂面尾部處設有灰塵收集裝置24，刀具放置裝置26上設有電源11和控制器12，電源11與控制器12電連接，通過控制器12實現對噴水裝置14、刀具放置裝置26、地面清理裝置25、灰塵收集裝置24和移動裝置13的工作流程進行設定。

移動裝置13包括四個減震支柱4，四個減震支柱4分別分布在機架1的底面四角處，每一個減震支柱4上安裝有雙軸電機2，雙軸電機2兩側的輸出軸上各緊固安裝有一個外向輪3，雙軸電機2與控制器12電連接，在清理過程中，雙軸電機2驅動萬向輪15行走，擴大清理機刀具19的工作面積。

噴水裝置14包括兩個倒L型安裝支架5和一個水箱6，兩個倒L型安裝支架5對稱設置在機架1的頂面上，且該安裝支架5的水平部向機架1外延伸，在兩個安裝支架5的水平部端頭各有一個圓筒連接頭，兩個圓筒連接頭之間有一根噴淋管9，噴淋管9的側面安裝有多個一字排列的噴頭7，該多個噴頭7與噴淋管9內腔相連通；水箱6安裝在機架1頂面頭部處，該水箱6通過水管8與噴淋管9連通，且水管8與水箱6的連接處設有增壓泵10，增壓泵10與控制器12電連接，增壓泵10向噴淋管9內供水，噴淋管9通過噴頭7對地面進行噴濕，保證清理機在清理過程中不會蕩起灰塵，不會對其它施工單位造成影響。

刀具放置裝置26包括一面開口的刀具放置箱22，該刀具放置箱22的開口面朝下，刀具放置箱22的內側頂壁設有電動升降桿23，電動升降桿23的底部安裝有地面清理裝置25，電動升降桿23與控制器12電連接，在非工作狀態下地面清理裝置25位于刀具放置箱22內，方便清理機進行移動，同時也能夠?qū)Φ孛媲謇硌b置進行保護，增加其使用壽命。

地面清理裝置25包括U型安裝架21，該U型安裝架21的一豎直部上安裝有軸承20，U型安裝架21的另一豎直部上安裝有旋轉電機18，旋轉電機18的輸出軸端部與軸承20連接，旋轉電機18的輸出軸上設有清理機刀具19，清理機刀具19包括多個套筒，多個套筒以緊配合的方式安裝在旋轉電機18的輸出軸上或者與旋轉電機18的輸出軸固定連接在一起；套筒的周面上均勻間隔設有沿整個周面布置的刀片；旋轉電機18與控制器12電連接，旋轉電機18旋轉從而帶動清理機刀具19高速旋轉，清理機刀具19對地面上的凝結物進行清理，清理方便，效率高，效果佳，節省了人力、物力和財力。

灰塵收集裝置24包括進氣口朝下的進氣箱16和收集箱27；進氣箱16的進氣口處設有遮擋網17，用于遮擋住較大的石粒進入到收集箱27內，進氣箱16的任一側面上通過兩個連接桿15與機架1相連，兩個連接桿15之間又設有一根與進氣箱16相連通的進氣管28，進氣管28的另一端與位于機架1的頂面尾部的收集箱27相連通，且進氣管28的管口一直延伸到收集箱27內腔中；位于進氣管28的管口相對應的收集箱27內壁上設有一電動機29，電動機29的輸出軸上固定安裝有風葉30，電動機29與控制器12電連接，位于收集箱27內腔中的進氣管28的管口上通過快拆裝置31緊固有一濾塵袋32；收集箱27上設有一個能夠開合的箱蓋33，箱體33上靠近電動機29處設有一個出風口34，通過打開箱蓋33和拆除快拆裝置31將收集滿的濾塵袋32拆下后進行垃圾傾倒。當電動機29帶動風葉30高速旋轉時，致使收集箱27內形成瞬時真空，即在收集箱27內與外界大氣壓形成一個相當高的負壓差，在此負壓差作用下，進氣口處的碎粒與灰塵隨氣流進入收集箱27，在收集箱27內部經過濾塵袋32，垃圾與灰塵留在濾塵袋32內，而空氣經過濾后再通過出風口34排出箱體外，至此完成了整個吸塵全過程。

快拆裝置31包括兩個半圓箍體，兩個半圓箍體的一端鉸接在一起，其中半圓箍體Ⅰ311的另一端端頭鉸接一個能夠按壓在半圓箍體Ⅰ311上的卡帽312，卡帽312的兩側面上各間隔設有多個相互對應的卡口313，在任一相互對應的卡口313內設有一個U型卡舌314；半圓箍體Ⅱ315的另一端端頭為向外折彎的彎曲部316；通過調節U型卡舌314卡在卡口313的位置來調節整個卡箍的內直徑尺寸，以便適應不同粗細的管口，從而將濾塵袋32緊固在管口上。

進一步優化的方案，進氣箱16內安裝有截面為拱形的圓弧罩35，圓弧罩35的頂部與位于進氣箱16處的進氣管28的管口相連通，圓弧罩35底部的外形與該進氣箱16的進氣口內部的形狀相配，且該圓弧罩35底部與該進氣箱16的進氣口之間密封連接，通過圓弧罩35能夠更輕松的將建筑碎渣吸入到濾塵袋32內。

更進一步的優化方案，收集箱27內壁上、位于濾塵袋32下部位置設有一個壓力傳感器36，壓力傳感器36的輸出端與控制器12的輸入端電連接，控制器12的輸出端與安裝在收集箱27側面外壁上的蜂鳴器37相連，通過壓力傳感器36來判斷濾塵袋32是否已裝滿建筑碎渣，如果已滿，通過蜂鳴器37報警來提示工作人員對收集已滿的濾塵袋32及時進行傾倒。

工作過程：

通過控制器12對噴水裝置14、刀具放置裝置26、地面清理裝置25、灰塵收集裝置24和移動裝置13的工作流程進行設定，首先，增壓泵10向噴淋管9內供水，噴淋管9通過噴頭7對地面進行噴濕，噴濕完成后，電動升降桿23伸長，清理機刀具19從刀具放置箱22內移出，清理機刀具19在旋轉電機18的作用下高速旋轉，對地面進行清理，同時，雙軸電機2驅動萬向輪15行走，擴大清理機刀具19的工作面積，被清理掉的碎渣通過灰塵收集裝置24進行收集。

本發明通過噴水裝置保證在清理過程中不會蕩起灰塵，不會對其它施工單位造成影響，通過地面清理裝置25對地面進行清理，清理方便，效率高，效果佳，節省了人力、物力和財力，被清理掉的碎渣能夠通過灰塵收集裝置24進行收集，方便后續處理。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
