本發明涉及一種消防栓保護裝置，尤其涉及一種用于室外消防栓的防撞保護裝置。

背景技術：

消防栓，正式叫法為消火栓，一種固定式消防設施，主要作用是控制可燃物、隔絕助燃物、消除著火源。分室內消火栓和室外消火栓。消防系統包括，室外消火栓系統，室內消火栓系統，滅火器系統，有的還會有自動噴淋系統，水炮系統，氣體滅火系統，火探系統，水霧系統等。消火栓主要供消防車從市政給水管網或室外消防給水管網取水實施滅火，也可以直接連接水帶、水槍出水滅火。所以，室內外消火栓系統也是撲救火災的重要消防設施之一。

現實生活中，由于一些單位和個人消防安全意識淡薄，消防栓被損壞的五花八門，不是缺“胳膊”就是少“腿”，一些設在主要街道旁的消防栓被建筑工程圈占、掩埋；一些消防栓被車輛、攤點等圍得水泄不通，根本無法連接，有的甚至被中斷了供水，嚴重威脅著滅火工作的順利開展，一旦發生火災，這些消防栓將無法發揮其應有的作用。

消防栓是保障消防部隊滅火的重要工具，它的不足和損壞，對人們的生命財產安全構成嚴重威脅。目前室外消防栓都安裝在地面上，由于消防栓的體積較小，不夠醒目，經常出現被撞壞的情況，造成了資源浪費和經濟的損失；且當火災發生時，由于消防栓比較難尋找，則會延誤救火時機，因此亟需研發一種結構簡單、對消防栓進行了保護、使消防栓不易被損壞、減小了經濟損失、使消防栓易于尋找、不會延誤救火時機的用于室外消防栓的防撞保護裝置。

技術實現要素：

(1)要解決的技術問題

本發明為了克服目前室外消防栓，體積較小，不夠醒目，經常出現被撞壞的情況，造成了資源浪費和經濟的損失；由于消防栓比較難尋找，則會延誤救火時機的缺點，本發明要解決的技術問題是提供一種結構簡單、對消防栓進行了保護、使消防栓不易被損壞、減小了經濟損失、使消防栓易于尋找、不會延誤救火時機的用于室外消防栓的防撞保護裝置。

(2)技術方案

為了解決上述技術問題，本發明提供了這樣一種用于室外消防栓的防撞保護裝置，包括有殼體、滑軌、滑塊、第一彈簧、按鈕、豎板、第二彈簧、海綿和警報器，殼體通過螺栓安裝在消防栓本體外周的地面上，地面內對稱嵌入式的安裝有滑軌，滑軌上滑動式地設有滑塊，滑塊頂部豎直焊接有豎板，豎板位于殼體內，豎板位于消防栓本體的外側，滑塊外側面與滑軌內外側面之間連接有第一彈簧，第一彈簧的一端通過掛鉤方式與滑塊外側面連接，第一彈簧的另一端通過掛鉤方式與滑軌內外側面連接，滑軌內遠離第一彈簧的側面通過螺釘安裝有按鈕，豎板的內側面從上至下設有多根第二彈簧，第二彈簧的一端通過焊接的方式與豎板的內側面連接，第二彈簧的另一端與消防栓本體外周面接觸，豎板的內側面連接有海綿，海綿位于第二彈簧外側，海綿遠離的豎板處與消防栓本體外周面接觸，消防栓本體頂部安裝有警報器，警報器與按鈕有電路連接。

優選地，還包括有第一箱體、氣缸、連接塊、太陽能板、第二箱體、蓄電池和警示燈，殼體外左側面設有第一箱體，第一箱體頂部開有通口，第一箱體右側面與殼體外左側面通過螺栓連接的方式連接，第一箱體內右側面傾斜設有氣缸和水平連接有連接塊，氣缸位于連接塊的下方，氣缸的底部與第一箱體內右側面下部通過鉸鏈連接，第一箱體內設有太陽能板，太陽能板右側面上部與連接塊通過鉸鏈連接，氣缸的伸縮桿與太陽能板右側面中部通過鉸鏈連接，地面內左側滑軌的左方埋設有第二箱體，第二箱體內底部設有蓄電池，消防栓本體的頂部外周設有警示燈，太陽能板與蓄電池有電路連接，蓄電池與警示燈有電路連接。

優選地，還包括有檢修蓋板，第二箱體的頂部設有檢修蓋板，檢修蓋板與第二箱體配合。

優選地，殼體的形狀為筒狀。

優選地，消防栓本體的頂部外周設有多個警示燈，警示燈沿位于消防栓本體頂部的外周，警示燈沿消防栓本體外周均勻分布。

優選地，警示燈的燈光為彩色。

工作原理：殼體對消防栓本體起保護作用，使消防栓本體不易直接被撞壞。當殼體意外被撞時，消防栓本體可能被撞，此時，滑塊在滑軌上向消防栓本體方向滑動，第二彈簧和海綿起緩沖保護作用，進一步的對消防栓本體起保護作用，使消防栓本體更加不易被撞壞，減小了經濟損失。當冬季寒冷時，海綿可有效的防止消防栓本體凍結，即不會影響使用。

因為還包括有第一箱體、氣缸、連接塊、太陽能板、第二箱體、蓄電池和警示燈，殼體外左側面設有第一箱體，第一箱體頂部開有通口，第一箱體右側面與殼體外左側面通過螺栓連接的方式連接，第一箱體內右側面傾斜設有氣缸和水平連接有連接塊，氣缸位于連接塊的下方，氣缸的底部與第一箱體內右側面下部通過鉸鏈連接，第一箱體內設有太陽能板，太陽能板右側面上部與連接塊通過鉸鏈連接，氣缸的伸縮桿與太陽能板右側面中部通過鉸鏈連接，地面內左側滑軌的左方埋設有第二箱體，第二箱體內底部設有蓄電池，消防栓本體的頂部外周設有警示燈，太陽能板與蓄電池有電路連接，蓄電池與警示燈有電路連接，當太陽光通過通口照射到第一箱體太陽能板上時，太陽能板吸收太陽能，將太陽能轉化為電能到蓄電池內，蓄電池儲存電能，蓄電池對警示燈供電，使得警示燈常亮或者閃亮，即能夠有效使車輛避讓，更進一步的使消防栓本體不易被撞壞。且當火災來臨時，使得消防栓本體更加醒目，更加容易尋找。啟動氣缸伸長，氣缸帶動太陽能板向上移動，當太陽能板處于水平狀態時，控制氣缸停止伸長，即太陽能板受太陽光照射的面積更大，能夠吸收更多的太陽能。

因為還包括有檢修蓋板，第二箱體的頂部設有檢修蓋板，檢修蓋板與第二箱體配合，通過檢修蓋板能夠方便的對蓄電池進行檢修和更換。

(3)有益效果

本發明所提供的一種用于室外消防栓的防撞保護裝置，達到了結構簡單、對消防栓進行了保護、使消防栓不易被損壞、減小了經濟損失、使消防栓易于尋找、不會延誤救火時機的效果。

附圖說明

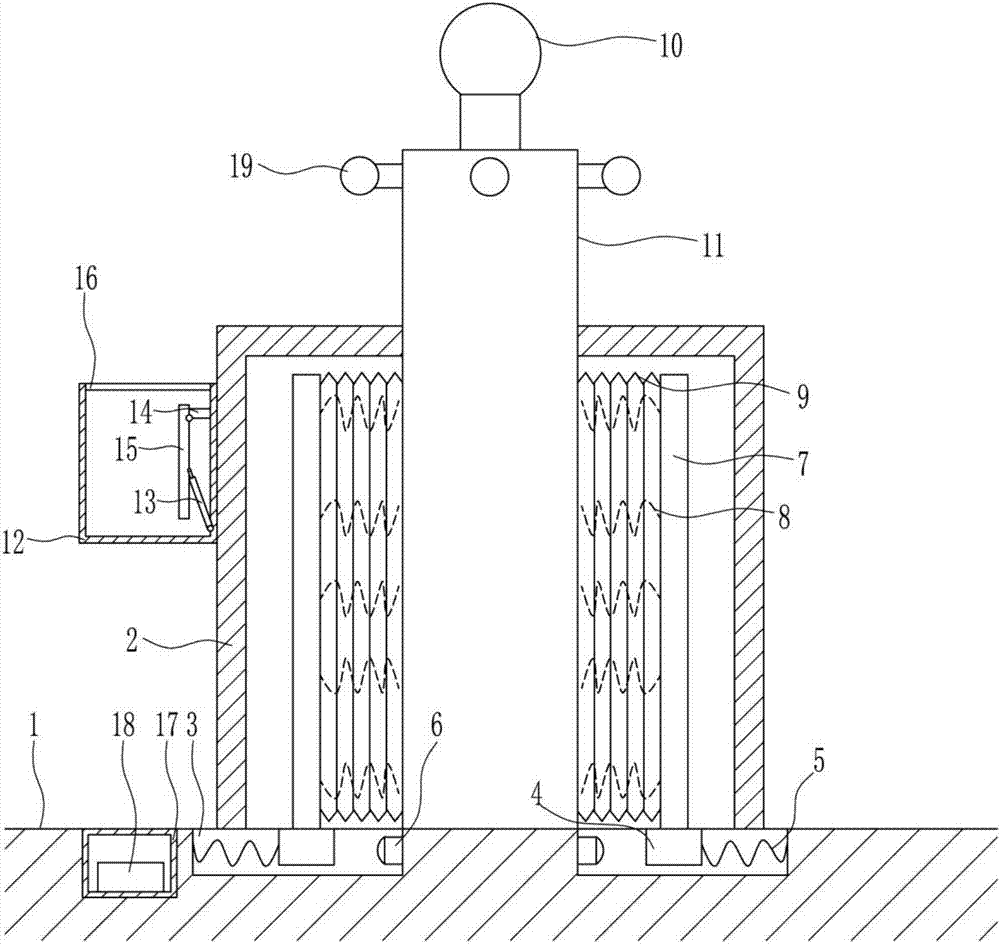

圖1為本發明的第一種主視結構示意圖。

圖2為本發明的第二種主視結構示意圖。

圖3為本發明的第三種主視結構示意圖。

附圖中的標記為：1-地面，2-殼體，3-滑軌，4-滑塊，5-第一彈簧，6-按鈕，7-豎板，8-第二彈簧，9-海綿，10-警報器，11-消防栓本體，12-第一箱體，13-氣缸，14-連接塊，15-太陽能板，16-通口，17-第二箱體，18-蓄電池，19-警示燈，20-檢修蓋板。

具體實施方式

下面結合附圖和實施例對本發明作進一步的說明。

實施例1

一種用于室外消防栓的防撞保護裝置，如圖1-3所示，包括有殼體2、滑軌3、滑塊4、第一彈簧5、按鈕6、豎板7、第二彈簧8、海綿9和警報器10，殼體2通過螺栓安裝在消防栓本體11外周的地面1上，地面1內對稱嵌入式的安裝有滑軌3，滑軌3上滑動式地設有滑塊4，滑塊4頂部豎直焊接有豎板7，豎板7位于殼體2內，豎板7位于消防栓本體11的外側，滑塊4外側面與滑軌3內外側面之間連接有第一彈簧5，第一彈簧5的一端通過掛鉤方式與滑塊4外側面連接，第一彈簧5的另一端通過掛鉤方式與滑軌3內外側面連接，滑軌3內遠離第一彈簧5的側面通過螺釘安裝有按鈕6，豎板7的內側面從上至下設有多根第二彈簧8，第二彈簧8的一端通過焊接的方式與豎板7的內側面連接，第二彈簧8的另一端與消防栓本體11外周面接觸，豎板7的內側面連接有海綿9，海綿9位于第二彈簧8外側，海綿9遠離的豎板7處與消防栓本體11外周面接觸，消防栓本體11頂部安裝有警報器10，警報器10與按鈕6有電路連接。

還包括有第一箱體12、氣缸13、連接塊14、太陽能板15、第二箱體17、蓄電池18和警示燈19，殼體2外左側面設有第一箱體12，第一箱體12頂部開有通口16，第一箱體12右側面與殼體2外左側面通過螺栓連接的方式連接，第一箱體12內右側面傾斜設有氣缸13和水平連接有連接塊14，氣缸13位于連接塊14的下方，氣缸13的底部與第一箱體12內右側面下部通過鉸鏈連接，第一箱體12內設有太陽能板15，太陽能板15右側面上部與連接塊14通過鉸鏈連接，氣缸13的伸縮桿與太陽能板15右側面中部通過鉸鏈連接，地面1內左側滑軌3的左方埋設有第二箱體17，第二箱體17內底部設有蓄電池18，消防栓本體11的頂部外周設有警示燈19，太陽能板15與蓄電池18有電路連接，蓄電池18與警示燈19有電路連接。

還包括有檢修蓋板20，第二箱體17的頂部設有檢修蓋板20，檢修蓋板20與第二箱體17配合。

殼體2的形狀為筒狀。

消防栓本體11的頂部外周設有多個警示燈19，警示燈19沿位于消防栓本體11頂部的外周，警示燈19沿消防栓本體11外周均勻分布。

警示燈19的燈光為彩色。

工作原理：殼體2對消防栓本體11起保護作用，使消防栓本體11不易直接被撞壞。當殼體2意外被撞時，消防栓本體11可能被撞，此時，滑塊4在滑軌3上向消防栓本體11方向滑動，第二彈簧8和海綿9起緩沖保護作用，進一步的對消防栓本體11起保護作用，使消防栓本體11更加不易被撞壞，減小了經濟損失。當冬季寒冷時，海綿9可有效的防止消防栓本體11凍結，即不會影響使用。

因為還包括有第一箱體12、氣缸13、連接塊14、太陽能板15、第二箱體17、蓄電池18和警示燈19，殼體2外左側面設有第一箱體12，第一箱體12頂部開有通口16，第一箱體12右側面與殼體2外左側面通過螺栓連接的方式連接，第一箱體12內右側面傾斜設有氣缸13和水平連接有連接塊14，氣缸13位于連接塊14的下方，氣缸13的底部與第一箱體12內右側面下部通過鉸鏈連接，第一箱體12內設有太陽能板15，太陽能板15右側面上部與連接塊14通過鉸鏈連接，氣缸13的伸縮桿與太陽能板15右側面中部通過鉸鏈連接，地面1內左側滑軌3的左方埋設有第二箱體17，第二箱體17內底部設有蓄電池18，消防栓本體11的頂部外周設有警示燈19，太陽能板15與蓄電池18有電路連接，蓄電池18與警示燈19有電路連接，當太陽光通過通口16照射到第一箱體12太陽能板15上時，太陽能板15吸收太陽能，將太陽能轉化為電能到蓄電池18內，蓄電池18儲存電能，蓄電池18對警示燈19供電，使得警示燈19常亮或者閃亮，即能夠有效使車輛避讓，更進一步的使消防栓本體11不易被撞壞。且當火災來臨時，使得消防栓本體11更加醒目，更加容易尋找。啟動氣缸13伸長，氣缸13帶動太陽能板15向上移動，當太陽能板15處于水平狀態時，控制氣缸13停止伸長，即太陽能板15受太陽光照射的面積更大，能夠吸收更多的太陽能。因為還包括有檢修蓋板20，第二箱體17的頂部設有檢修蓋板20，檢修蓋板20與第二箱體17配合，通過檢修蓋板20能夠方便的對蓄電池18進行檢修和更換。

以上所述實施例僅表達了本發明的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本發明專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本發明的保護范圍。因此，本發明專利的保護范圍應以所附權利要求為準。
