本發明屬于環境衛生領域，涉及一種市政衛生清掃設備，具體為一種智能垃圾清掃分類收集裝置。

背景技術：

由于社會的發展，城市越來越大，城市承載的人口數越來越多；城市道路也越來越多，越來越寬。由于城市人口的參差不齊，道路上常有各種各樣的較多垃圾需要清理，而且由于天氣、以及路邊的樹木落葉等，道路上會有積累較多垃圾，因此需要長期清掃路面。目前多數情況下還是依靠人工清掃，因此環衛工人的工作強度與壓力較大，而且在道路上進行清掃時還容易出現車輛對環衛工人造成人身危險，并且新聞報道中時常有關于環衛工人被車撞擊身亡的事件。

目前有少量的投入垃圾清掃車，但是現有的垃圾清掃車是籠統地將垃圾吸入到車內，后期再運回垃圾站集中清理；城市路面垃圾中有較多是可以回收的資源：如鐵碎、易拉罐、塑料瓶、紙屑等，若統一收回垃圾站進行資源填埋或者焚燒處理，不僅浪費了資源，而且也會造成處理麻煩；后期若在垃圾站進行垃圾分類，也會由于垃圾混雜不易區分，造成處理困難。

通過專利檢索，存在以下現有技術：

專利1：中國專利申請號200810011883.0，申請日期2008.06.17，公開日期2009.12.23，公開了一種垃圾分類清掃撮，包括撮體、撮桿、手柄、連桿傳動機構。撮體內設一個固定擋板，將撮體分成兩個撮腔，位于撮口的固定擋板端連接一個轉動軸，其轉動軸的上下端分別與撮體的上壁和下壁連接，其中一個撮腔的撮口處設有活動擋板，活動擋板的一側固定連接在轉動軸上。手柄內裝有拉手，手柄下端與撮桿上端固定連接，撮桿下端與撮體固定連接。所述連桿傳動機構一端連接活動擋板，另一端經撮桿內與手柄內的拉手固定連接。本發明在清掃單體分散垃圾時，直接將垃圾分類回收，制造成本低廉，適用于廣場、馬路、車站、公園等公共場所，極具應用推廣價值，它既是一種垃圾分類回收工具，也是一種綠色環保文化傳播的載體。在清掃垃圾的同時，撮子上的分類標志也向人們傳播垃圾分類回收的理念，逐步讓人們增強垃圾分類回收和環保意識。

專利2：中國專利申請號201510635106.3 ，申請日期2015.09.30，公開日期 2016-01-20，提供一種由抽風機，垃圾收集箱，清掃機構成的設計合理、結構簡單、生產工藝要求不高、使用范圍廣、清掃垃圾效果好的垃圾分類撿拾機，其特征在于，抽風機裝在垃圾收集箱后上部，清掃支架裝在垃圾收集箱前中部，垃圾進入口設置在垃圾收集箱前部，清掃軸裝在清掃支架頂部，螺旋掃帚裝在清掃軸上，清掃電機裝在清掃軸一側，配接器裝在垃圾收集箱后部，配裝眼設置在配接器中部。

通過以上對比分析，以上專利技術方案單獨不能破壞本發明的新穎性，以上技術方案的組合以及與現有技術相比不能破壞本發明的創造性。

技術實現要素：

本發明的目的是針對以上問題，提供一種智能垃圾清掃分類收集裝置，方便環衛處理路面垃圾，清掃路面，并且在收集垃圾時自動進行垃圾分類，方便后期資源回收處理，節省垃圾清掃以及分類時間，方便高效，而且節約了資源。

為實現以上目的，本發明采用的技術方案是：一種智能垃圾清掃分類收集裝置，它包括裝置主體以及設置在主體前端的收集輪（1），與收集輪（1）相連的收集腔（2），收集腔（2）末端設置有用于提升運輸垃圾的傳送器（3）；傳送器（3）末端設置掉落腔（4），掉落腔（4）下方設置有區分腔（5），區分腔（5）處設置有區分垃圾的區分器（6）；區分器（6）下方設置有相互隔斷的鐵器腔（9）和重物腔（10），所述鐵器腔（9）上方的區分腔（5）側邊上設置有第一磁鐵（7），所述重物腔（10）的側壁上連通有吸附腔（11），且吸附腔（11）上連通有抽風機（12），抽風機（12）下方設置有輕質腔（13）；所述鐵器腔（9）下方設置有鐵器垃圾箱（14），重物腔（10）下方設置有重物垃圾箱（15），輕質腔（13）下方設置有輕質垃圾箱（16）。

進一步的，所述傳送器（3）包括提升機（31）以及設置在提升機（31）周圍的履帶（32），所述履帶（32）外周設置有半開放的垃圾傳送格（33）。

進一步的，所述垃圾區分器（6）包括設置在區分腔（5）管道中間的轉軸（62）以及其上可轉動的轉動板（63），且轉動板（63）的外側上設置有滾軸（61）。

進一步的，所述鐵器腔（9）和重物腔（10）在區分腔（5）下方通過分隔壁（8）隔斷，且分隔壁（8）的上方設置有傾斜的彈簧板（85）。

進一步的，所述彈簧板（85）的側面設置有第二磁鐵（87）。

進一步的，所述第二磁鐵（87）為電磁鐵，且電磁鐵在彈簧板（85）向下轉動時失電。

進一步的，所述彈簧板（85）與分隔壁（8）的頂端通過角簧（83）鉸接，且彈簧板（85）豎直向上朝向鐵器腔（9）傾斜。

進一步的，所述彈簧板（85）與分隔壁（8）之間活動連接有斜桿（82），且在分隔壁（8）上設置有滑動槽（81），滑動槽（81）內活動設置有斜桿（82）的另一端。

進一步的，所述彈簧板（85）與分隔壁（8）之間連接有彈簧（84）。本發明的有益效果：本發明提供了一種智能垃圾清掃分類收集裝置，方便環衛處理路面垃圾，清掃路面，并且在收集垃圾時自動進行垃圾分類，方便后期資源回收處理，節省垃圾清掃以及分類時間，方便高效，而且節約了資源。

附圖說明

圖1為本發明結構示意圖。

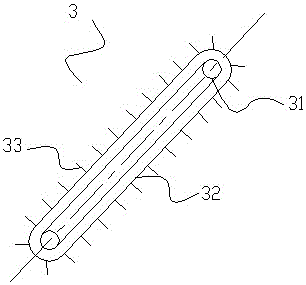

圖2為圖1中傳送器3結構示意圖。

圖3為圖1中A處局部放大示意圖。

圖4為圖1中收集輪1組件結構示意圖。

圖5為圖1中區分腔5組件結構示意圖。

圖中所述文字標注表示為：1、收集輪；2、收集腔；3、傳送器；4、掉落腔；5、區分腔；6、區分器；7、第一磁鐵；8、分隔壁；9、鐵器腔；10、重物腔；11、吸附腔；12、抽風機；13、輕質腔；14、鐵器垃圾箱；15、重物垃圾箱；16、輕質垃圾箱；

31、提升機；32、履帶；33、垃圾傳送格；

61、滾軸；62、轉軸；63、轉動板；

81、滑動槽；82、斜杠；83、角簧；84、彈簧；85、彈簧板；86、轉軸；87、第二磁鐵。

具體實施方式

為了使本領域技術人員更好地理解本發明的技術方案，下面結合附圖對本發明進行詳細描述，本部分的描述僅是示范性和解釋性，不應對本發明的保護范圍有任何的限制作用。

如圖1-圖5所示，本發明的具體結構為：一種智能垃圾清掃分類收集裝置，它包括裝置主體以及設置在主體前端的收集輪1，與收集輪1相連的收集腔2，收集腔2末端設置有用于提升運輸垃圾的傳送器3；傳送器3末端設置掉落腔4，掉落腔4下方設置有區分腔5，區分腔5處設置有區分垃圾的區分器6；區分器6下方設置有相互隔斷的鐵器腔9和重物腔10，所述鐵器腔9上方的區分腔5側邊上設置有第一磁鐵7，所述重物腔10的側壁上連通有吸附腔11，且吸附腔11上連通有抽風機12，抽風機12下方設置有輕質腔13；所述鐵器腔9下方設置有鐵器垃圾箱14，重物腔10下方設置有重物垃圾箱15，輕質腔13下方設置有輕質垃圾箱16。

優選的，所述傳送器3包括提升機31以及設置在提升機31周圍的履帶32，所述履帶32外周設置有半開放的垃圾傳送格33。

優選的，所述垃圾區分器6包括設置在區分腔5管道中間的轉軸62以及其上可轉動的轉動板63，且轉動板63的外側上設置有滾軸61。

優選的，所述鐵器腔9和重物腔10在區分腔5下方通過分隔壁8隔斷，且分隔壁8的上方設置有傾斜的彈簧板85。

優選的，所述彈簧板85的側面設置有第二磁鐵87。

優選的，所述第二磁鐵87為電磁鐵，且電磁鐵在彈簧板85向下轉動時失電。

優選的，所述彈簧板85與分隔壁8的頂端通過角簧83鉸接，且彈簧板85豎直向上朝向鐵器腔9傾斜。

優選的，所述彈簧板85與分隔壁8之間活動連接有斜桿82，且在分隔壁8上設置有滑動槽81，滑動槽81內活動設置有斜桿82的另一端。

優選的，所述彈簧板85與分隔壁8之間連接有彈簧84。

具體使用時，如圖1-5所示，本裝置在馬路上清掃時，垃圾在收集輪1的作用下集中到收集腔2內，然后通過傳送器3運輸提升到掉落腔4隨后在區分腔5內進行垃圾區分；區分腔5側壁上設置有第一磁鐵7，其可以設置為永磁鐵或者電磁鐵；鐵制物品（如鐵屑、鐵釘、鐵質易拉罐等）在第一磁鐵7的作用下在掉落的過程中由于磁性吸引力發生傾斜，然后掉落在區分器6的左側，進入到左側的鐵器腔9，最后掉落到鐵器垃圾箱14中。

其他重物由于磁性對其沒有任何作用力，豎直下落在區分器6的右側，進入到右側的重物腔10，最后掉落到重物垃圾箱15中。

在重物腔10的側邊設置有吸附腔11以及抽風機12，輕質垃圾在掉落進重物腔10的過程中，通過抽風機12的吸引力使輕質垃圾（如紙屑，樹葉、塑料袋等）運送到輕質腔13，然后掉落到輕質垃圾箱16內。

通過以上三種垃圾分類模式即可進行垃圾分類運裝，并且在收集垃圾時自動進行垃圾分類，方便后期資源回收處理，節省垃圾清掃以及分類時間，方便高效，而且節約了資源。

需要說明的是，在本文中，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

本文中應用了具體個例對本發明的原理及實施方式進行了闡述，以上實例的說明只是用于幫助理解本發明的方法及其核心思想。以上所述僅是本發明的優選實施方式，應當指出，由于文字表達的有限性，而客觀上存在無限的具體結構，對于本技術領域的普通技術人員來說，在不脫離本發明原理的前提下，還可以做出若干改進、潤飾或變化，也可以將上述技術特征以適當的方式進行組合；這些改進潤飾、變化或組合，或未經改進將發明的構思和技術方案直接應用于其它場合的，均應視為本發明的保護范圍。
