本發明涉及機車軌道的技術領域，尤其是涉及一種鋼軌連接組件及軌道總成。

背景技術：

鐵路軌道簡稱鐵軌、軌道等，用于鐵路上，并與轉轍器相互配合，實現了機車無需轉向就能夠轉向行走，軌道通常包括兩條平行的鋼軌，并將兩條鋼軌平行固定在軌枕上，軌枕下鋪設路碴，以支撐穩定鋼軌。

每一條鋼軌均由多段鋼軌通過連接件實現連接，然而現有技術的相鄰兩段鋼軌的端部均為平面，然后通過在連接處兩側設置鋼板，并通過螺栓固定，從而實現相鄰兩段鋼軌之間的連接。然而，當相鄰兩段鋼軌之間的間隙設置較大時，火車經過時車輪與間隙發生碰撞產生很大的噪音，嚴重影響到周圍的居民；當相鄰兩段鋼軌之間的間隙設置較小時，當鋼軌受熱膨脹時，會使兩段鋼軌之間發生嚴重?cái)D壓，嚴重的導致鋼軌變形，影響機車的正常行駛；為了緩解上述問題，國家投入了大量的人力物力，將每段鋼軌進行焊接，而到了夏天高溫易使鋼軌膨脹變形，影響通車，從而不得不進行切割維修，這樣一來，既麻煩又大大增加了成本。

基于以上問題，提出一種新型對接形式的鋼軌顯得尤為重要。

技術實現要素：

本發明的目的在于提供一種鋼軌連接組件及軌道總成，以緩解現有技術中機車經過相鄰兩段鋼軌的連接處時產生較大的噪音，同時，由于連接處膨脹使鋼軌嚴重變形而影響正常通車的問題。

本發明提供的一種鋼軌連接組件包括第一連接單元和第二連接單元；

所述第一連接單元及所述第二連接單元分別設置在相鄰兩段鋼軌的端部，且所述第一連接單元與所述第二連接單元采用錯位式連接，使得相鄰兩段所述鋼軌連接在一起。

作為一種進一步的技術方案，所述第一連接單元及所述第二連接單元均包括頂部結構、腰部結構和底部結構，且三者從上到下依次連接；

所述第一連接單元與所述第二連接單元的頂部結構和腰部結構均采用錯位式連接，使得所述第一連接單元與所述第二連接單元通過頂部結構及腰部結構連接在一起。

作為一種進一步的技術方案，所述第一連接單元與所述第二連接單元的結構相同；

所述頂部結構沿長度方向設置至少一個凸起部和至少一個凹陷部；所述腰部結構沿長度方向設置至少一個支撐塊；

所述第一連接單元頂部結構處的凸起部及凹陷部能夠分別與所述第二連接單元頂部結構處的凹陷部及凸起部對應錯位插接；所述第一連接單元腰部結構處的支撐塊與所述第二連接單元腰部結構處的支撐塊相貼合。

作為一種進一步的技術方案，所述頂部結構處的凸起部設置為一個，相應的形成一個凹陷部，且所述凸起部與所述凹陷部分別設置在頂部結構寬度方向的兩側；

所述支撐塊設置一個，并對應設置在所述凸起部的下方；

所述第一連接單元上的凸起部及凹陷部分別與所述第二連接單元上的凹陷部及凸起部相匹配；

所述第一連接單元中的支撐塊能夠插入到所述第二連接單元上的頂部結構與底部結構之間，且所述第二連接單元中的支撐塊能夠插入到所述第一連接單元上的頂部結構與底部結構之間，使得所述第一連接單元的腰部結構的側面能夠與所述第二連接單元的腰部結構的側面相互貼合。

作為一種進一步的技術方案，所述支撐塊上設置有第一安裝孔和第二安裝孔；

所述第一連接單元與所述第二連接單元相互連接時，所述第一連接單元上的第一安裝孔及第二安裝孔分別與所述第二連接單元上的第二安裝孔及第一安裝孔相對應，且兩組相互對應的第一安裝孔及第二安裝孔通過螺栓連接；

所述第一安裝孔為長孔，所述第二安裝孔為圓孔。

作為一種進一步的技術方案，所述頂部結構處的凸起部設置兩個，相應的形成兩個凹陷部，且兩個凸起部分別設置在所述頂部結構寬度方向的一側以及靠近寬度方向中部的位置處；

所述支撐塊設置為兩個，并對應設置在兩個凸起部的下方，且兩個所述支撐塊、所述頂部結構及所述底部結構之間能夠形成第一空腔；

所述第一連接單元上的兩個凸起部及兩個凹陷部能夠與所述第二連接單元上的兩個凹陷部及兩個凸起部相匹配；

所述第一連接單元上的靠近寬度方向中部的支撐塊能夠插入到所述第二連接單元上的第一空腔中，且所述第二連接單元上的靠近寬度方向中部的支撐塊能夠插入到所述第一連接單元上的第一空腔中，使得所述第一連接單元上靠近寬度方向中部的支撐塊的側面能夠與所述第二連接單元上靠近寬度方向中部的支撐塊的側面相互貼合。

作為一種進一步的技術方案，所述第一連接單元與所述第二連接單元的結構相同；

所述頂部結構、腰部結構及底部結構上均設置有錯位連接部；所述第一連接單元上各處的錯位連接部能夠分別與所述第二連接單元上各處的錯位連接部相互扣合。

作為一種進一步的技術方案，所述腰部結構上設置有第一安裝孔和第二安裝孔，且所述第一連接單元與所述第二連接單元相互連接時，所述第一連接單元上的第一安裝孔及第二安裝孔分別與所述第二連接單元上的第二安裝孔及第一安裝孔相對應，且兩組相對應的第一安裝孔及第二安裝孔通過螺栓連接；

所述第一安裝孔為長孔，第二安裝孔為圓孔。

作為一種進一步的技術方案，所述第一連接單元與所述第二連接單元相匹配；

所述第一連接單元的頂部結構沿長度方向設置一個凸起部和位于凸起部兩側的凹陷部；所述第一連接單元的腰部結構沿長度方向設置一個支撐塊，且所述支撐塊位于所述凸起部的下方；

所述第二連接單元的頂部結構沿長度方向設置有一個凹陷部和位于凹陷部兩側的凸起部；所述第二連接單元的腰部結構沿長度方向設置兩個支撐塊，分別位于兩側的凸起部下方，且兩個所述支撐塊、頂部結構及底部結構之間能夠形成第二空腔；

所述第一連接單元頂部結構處的凸起部及凹陷部能夠與所述第二連接單元頂部結構處的凹陷部及凸起部相匹配；

所述第一連接單元腰部結構處的支撐塊能夠插入到所述第二連接單元上的第二空腔中，使得所述第一連接單元上的支撐塊的兩側面能夠分別與所述第二連接單元上的兩個支撐塊的內側面相貼合。

本發明提供的一種軌道總成包括鋼軌連接組件、鋼軌、軌枕、扣件和道床；

所述軌枕均勻布置在所述道床上，所述軌枕上并排設置兩條所述鋼軌，并通過所述扣件進行固定；

每條所述鋼軌均包括多段，且相鄰兩段所述鋼軌之間通過所述鋼軌連接組件進行連接。

本發明的有益效果為：

本發明提供的一種鋼軌連接組件包括第一連接單元和第二連接單元；第一連接單元及第二連接單元分別設置在相鄰兩段鋼軌的端部，且第一連接單元與第二連接單元采用錯位式連接，使得相鄰兩段鋼軌連接在一起；其中，第一連接單元的一端通過焊接與一段鋼軌的端部固定連接，第二連接單元的一端通過焊接與另一段鋼軌的端部固定連接，或者通過鍛造及其他工藝制造一體結構的鋼軌段，然后將多段帶有第一連接單元及第二連接單元的鋼軌段連接在一起形成鋼軌條，再將平行設置的兩條鋼軌條固定在軌枕上，以供機車行走。

本發明提供的鋼軌連接組件能夠?qū)⒍喽武撥壒潭ㄟB接在一起，并且相互配合的第一連接單元及第二連接單元通過錯位式連接方式實現兩者的連接，通過在第一連接單元及第二連接單元上分別設置錯位結構，即各個沿鋼軌長度方向設置凸起部和凹陷部，將傳統鋼軌采用較大橫縫的現象完全規避掉，從而能夠有效緩解機車的車輪經過相鄰兩段鋼軌的連接處時產生較大噪音的問題，且使車輪經過連接處時不再懸空，大大增加了車輪與鋼軌的接觸率，從而減小了對車輪及鋼軌的危害；同時，在正常環境下，第一連接單元與第二連接單元通過錯位式結構相互扣合連接在一起，且預留比傳統鋼軌之間更小的縫隙，當處于高溫環境下時，鋼軌膨脹伸長，從而能夠在相互擠壓作用下第一連接單元與第二連接單元之間的距離會相對減小，從而有效緩解了由于相互擠壓而導致鋼軌變形影響正常通車的問題；并且，在進行維修或者更換鐵軌時通過第一連接單元及第二連接單元的配合使用也能夠降低維修和更換的繁瑣程度，節省人力、財力，提高維修或者更換效率。

本發明提供的一種軌道總成包括鋼軌連接組件、鋼軌、軌枕、扣件和道床；其中軌枕均勻布置在道床上，而軌枕上并排設置兩條鋼軌，并通過大量扣件實現鋼軌的固定；每條鋼軌均包括多段，且每相鄰兩段鋼軌之間通過鋼軌連接組件進行連接；通過使用鐵軌連接組件，有效緩解機車經過時車輪與相鄰兩段鋼軌之間的連接處相互碰撞而產生噪音的問題，同時緩解了由于熱脹冷縮造成軌道變形的問題，并提高了軌道維修和更換效率，節省了時間和人力。

附圖說明

為了更清楚地說明本發明具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施方式，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明實施例提供的第一種鋼軌連接組件的結構示意圖；

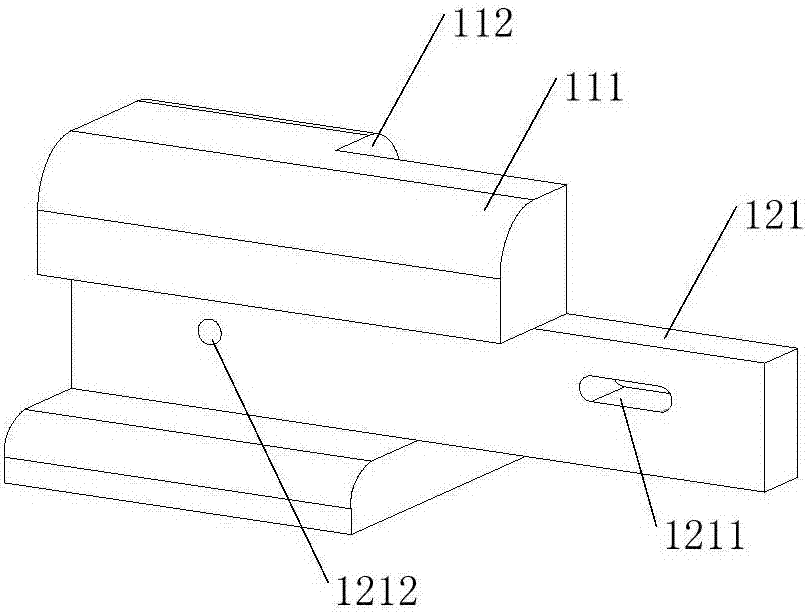

圖2為圖1所示的第一種鋼軌連接組件中的第一連接單元或者第二連接單元的結構示意圖；

圖3為本發明實施例提供的第二種鋼軌連接組件的結構示意圖；

圖4為圖3所示的第二種鋼軌連接組件中的第一連接單元或者第二連接單元的結構示意圖；

圖5為本發明實施例提供的第三種鋼軌連接組件的結構示意圖；

圖6為圖5所示的第三種鋼軌連接組件中第一連接單元或者第二連接單元的結構示意圖；

圖7為本發明實施例提供的第四種鋼軌連接組件的結構示意圖；

圖8為圖7所示的第四種鋼軌連接組件中第一連接單元的結構示意圖；

圖9為圖7所示的第四種鋼軌連接組件中第二連接單元的結構示意圖；

圖10為本發明實施例提供的一種軌道總成的結構示意圖。

圖標：100－第一連接單元；110－頂部結構；111－凸起部；112－凹陷部；113－錯位連接部；120－腰部結構；121－支撐塊；1211－第一安裝孔；1212－第二安裝孔；130－底部結構；140－第一空腔；150－第二空腔；200－第二連接單元；300－鋼軌；400－軌枕；500－扣件；600－道床。

具體實施方式

下面將結合附圖對本發明的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

在本發明的描述中，需要說明的是，術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”僅用于描述目的，而不能理解為指示或暗示相對重要性。

在本發明的描述中，需要說明的是，除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本發明中的具體含義。

下面通過具體的實施例子并結合附圖對本發明做進一步的詳細描述。

具體結構如圖1－圖10所示。圖1為本發明實施例提供的第一種鋼軌連接組件的結構示意圖；圖2為圖1所示的第一種鋼軌連接組件中的第一連接單元或者第二連接單元的結構示意圖；圖3為本發明實施例提供的第二種鋼軌連接組件的結構示意圖；圖4為圖3所示的第二種鋼軌連接組件中的第一連接單元或者第二連接單元的結構示意圖；圖5為本發明實施例提供的第三種鋼軌連接組件的結構示意圖；圖6為圖5所示的第三種鋼軌連接組件中第一連接單元或者第二連接單元的結構示意圖；圖7為本發明實施例提供的第四種鋼軌連接組件的結構示意圖；圖8為圖7所示的第四種鋼軌連接組件中第一連接單元的結構示意圖；圖9為圖7所示的第四種鋼軌連接組件中第二連接單元的結構示意圖；圖10為本發明實施例提供的一種軌道總成的結構示意圖。

如圖1－9所示，本實施例提供的一種鋼軌連接組件包括第一連接單元100和第二連接單元200；第一連接單元100及第二連接單元200分別設置在相鄰兩段鋼軌300的端部，且第一連接單元100與第二連接單元200采用錯位式連接，使得相鄰兩段鋼軌300連接在一起。

具體為，在各段鋼軌300的兩端分別固定連接第一連接單元100和第二連接單元200，其固定連接方式可以是焊接，或者為提高鋼軌300的強度，也可以采用整體鍛造成型，或者采用鑄造等其他工藝來實現第一連接單元100及第二連接單元200與各段鋼軌300兩端部之間的固定連接；將多段鋼軌300通過第一連接單元100與第二連接單元200端部的錯位結構相互扣合來實現相鄰兩段鋼軌300之間的連接，從而多段鋼軌300連接起來組成了鋼軌條，然后將平行設置的兩條鋼軌條固定在軌枕400上，再通過其他結構實現軌枕400的固定，最終完成整個軌道，以便于機車的行走。

本發明提供的鋼軌連接組件能夠?qū)⒍喽武撥?00固定連接在一起，并且相互配合的第一連接單元100及第二連接單元200通過錯位式連接方式實現兩者的連接，通過在第一連接單元100及第二連接單元200上分別設置錯位結構，即各個沿鋼軌300長度方向設置凸起部111和凹陷部112，將傳統鋼軌采用較大橫縫的現象完全規避掉，從而能夠有效緩解機車的車輪經過相鄰兩段鋼軌300的連接處時產生較大噪音的問題，且使車輪經過連接處時不再懸空，大大增加了車輪與鋼軌300的接觸率，從而減小了對車輪及鋼軌300的危害；同時，在正常環境下，第一連接單元100與第二連接單元200通過錯位式結構相互扣合連接在一起，且預留比傳統鋼軌之間更小的縫隙，當處于高溫環境下時，鋼軌300膨脹伸長，從而能夠在相互擠壓作用下第一連接單元100與第二連接單元200之間的距離會相對減小，從而有效緩解了由于相互擠壓而導致鋼軌300變形影響正常通車的問題；并且，在進行維修或者更換鐵軌時通過第一連接單元100及第二連接單元200的配合使用也能夠降低維修和更換的繁瑣程度，節省人力、財力，提高維修或者更換效率。

本實施例的可選技術方案中，第一連接單元100及第二連接單元200均包括頂部結構110、腰部結構120和底部結構130，且三者從上到下依次連接；第一連接單元100與第二連接單元200上的頂部結構110和腰部結構120采用錯位式連接，底部結構130可以采用錯位式連接，也可以相互抵接，使得第一連接單元100與第二連接單元200通過頂部結構110及腰部結構120連接，或者通過頂部結構110、腰部結構120及底部結構130實現連接。

為了通過第一連接單元100及第二連接單元200實現相鄰兩段鋼軌300之間的連接，并且不會影響到機車在軌道上的正常通車，第一連接單元100及第二連接單元200與鋼軌300連接處的橫斷面，需要和鋼軌300的橫斷面相吻合；而鋼軌300的橫斷面分為三部分：軌頭、軌腰和軌底，相應的，本實施例中第一連接單元100及第二連接單元200的橫斷面也包括三部分：頂部結構110、腰部結構120和底部結構130，且在第一連接單元100及第二連接單元200與鋼軌300固定連接時，頂部結構110與軌頭連接，腰部結構120與軌腰連接，底部結構130與軌底連接，并且，第一連接單元100與第二連接單元200上的頂部結構110和腰部結構120均為錯位式連接，底部結構130可以為錯位式連接，也可以為相互抵接，從而能夠使相鄰軌道之間的軌頭和軌腰實現連接，而且，第一連接單元100與第二連接單元200之間還會適當預留一定的縫隙，該縫隙與傳統鋼軌之間的縫隙相比尺寸要小得多，以便于緩解當軌道發生熱脹冷縮現象而出現變形的問題；同時減小了車輪經過連接處的噪音，且使車輪經過連接處時不再懸空，使得車輪與縫隙之間的接觸率在50％－80％，從而在降低噪音的同時又減小了對車輪及鋼軌300的危害。

本實施例的可選技術方案中，第一連接單元100與第二連接單元200的結構相同；頂部結構110沿長度方向設置至少一個凸起部111和至少一個凹陷部112；腰部結構120沿長度方向設置至少一個支撐塊121；第一連接單元100頂部結構110處的凸起部111及凹陷部112能夠分別與第二連接單元200頂部結構110處的凹陷部112及凸起部111錯位插接；第一連接單元100腰部結構120處的支撐塊121與第二連接單元200腰部結構120處的支撐塊121相貼合。

需要說明的是，為了制造簡單，降低制造成本，第一連接單元100與第二連接單元200可以制成相同的結構，具體為，在第一連接單元100及第二連接單元200的頂部結構110上沿其長度方向設置有至少一個凸起部111和至少一個凹陷部112，腰部結構120上沿其長度方向設置至少一個支撐塊121，從而，當?shù)谝贿B接單元100與第二連接單元200錯位插接時，即為第一連接單元100上的凸起部111插入到第二連接單元200上的凹陷部112中，第二連接單元200上的凸起部111插入到第一連接單元100上的凹陷部112中，第一連接單元100上的支撐塊121插入到第二連接單元200上的頂部結構110和底部結構130之間，并與第二連接單元200上的支撐塊121相互貼合，相應的，第二連接單元200上的支撐塊121插入到第一連接單元100上的頂部結構110和底部結構130之間，并與第一連接單元100上的支撐塊121相互貼合，從而通過凸起部111與凹陷部112以及支撐塊的相互配合使用，使得第一連接單元100與第二連接單元200實現錯位插接，使兩者的安裝、拆卸方便，且不容易出現受熱膨脹變形的問題，同時降低了車輪經過連接處的噪音，減小了對車輪及鋼軌300的危害。。

本實施例的可選技術方案中，頂部結構110處的凸起部111設置為一個，相應的形成一個凹陷部112，且凸起部111與凹陷部112分別設置在頂部結構110寬度方向的兩側；支撐塊121設置一個，并對應設置在凸起部111的下方；第一連接單元100上的凸起部111及凹陷部112分別與第二連接單元200上的凹陷部112及凸起部111相匹配；第一連接單元100上的支撐塊121能夠插入到第二連接單元200上的頂部結構110與底部結構130之間，且第二連接單元200上的支撐塊121能夠插入到第一連接單元100上的頂部結構110與底部結構130之間，使得第一連接單元100的腰部結構120的側面能夠與第二連接單元200的腰部結構120的側面相互貼合。

如圖1、2所示，第一種實施方式為在第一連接單元100及第二連接單元200的頂部結構110上沿其長度方向設置一個凸起部111，相應的，形成一個凹陷部112，并且腰部結構120處設置一個支撐塊121，且該支撐塊121位于凸起部111的下方，長度尺寸大于凸起部111，具體為，當?shù)谝贿B接單元100與第二連接單元200錯位插接時，第一連接單元100頂部結構110處的凸起部111及凹陷部112分別與第二連接單元200頂部結構110處的凹陷部112及凸起部111對應插接，實現了兩個連接單元頂部結構110之間的連接；并且，第一連接單元100或者第二連接單元200腰部結構120處的支撐塊121插入到另一個的頂部結構110與底部結構130之間的空間中，且兩個連接單元腰部結構120處的支撐塊121的側面相互貼合，實現了兩個連接單元腰部結構120之間的連接，從而通過第一連接單元100與第二連接單元200上的頂部結構110及腰部結構120的相互連接，最終完成兩個連接單元之間的連接；并且能夠在緩解鋼軌300受熱變形的前提下，降低了機車經過時的噪音，同時減小了車輪與鋼軌300之間由于碰撞或者車輪懸空而引起的危害。

進一步的，支撐塊121上設置有第一安裝孔1211和第二安裝孔1212；當?shù)谝贿B接單元100與第二連接單元200相互連接時，第一連接單元100上的第一安裝孔1211及第二安裝孔1212分別與第二連接單元200上的第二安裝孔1212及第一安裝孔1211相對應，且兩組相互對應的第一安裝孔1211及第二安裝孔1212通過螺栓連接；而第一安裝孔1211為長孔，第二安裝孔1212為圓孔。

需要指出的是，在第一種實施方式情況下，由于第一連接單元100的腰部結構120與第二連接單元200的腰部結構120的內側面相互貼合，而外側面并未進行約束，這樣一來，當機車通過時，車輪會對第一連接單元100及第二連接單元200進行擠壓，從而使第一連接單元100與第二連接單元200在腰部結構120處容易脫離，影響機車的正常通行。為了解決該問題，在兩個連接單元腰部結構120上設置了第一安裝孔1211和第二安裝孔1212，具體設置在支撐塊121上，然后分別穿入螺栓進行壓緊，以有效避免兩個連接單元的腰部結構120相互脫離；進一步的，由于鋼軌300存在熱脹冷縮現象，相鄰兩段鋼軌300之間需要相對移動，從而，將第一安裝孔1211設置為長孔，第二安裝孔1212設置為圓孔，這樣一來，當鋼軌300受熱膨脹或者受冷收縮時，螺栓可以在長孔中移動一定距離，使得第一連接單元100與第二連接單元200能夠相對移動一定距離，進而，便于調節兩者之間的縫隙大小，以緩解熱脹冷縮作用而導致鋼軌300變形的問題。

本實施例的可選技術方案中，頂部結構110處的凸起部111設置兩個，相應的形成兩個凹陷部112，且兩個凸起部111分別設置在頂部結構110寬度方向的一側以及靠近寬度方向中部的位置處；支撐塊121設置為兩個，并對應設置在兩個凸起部111的下方，且兩個支撐塊121、頂部結構110及底部結構130之間能夠形成第一空腔140；第一連接單元100上的兩個凸起部111及兩個凹陷部112能夠與第二連接單元200上的兩個凹陷部112及兩個凸起部111相匹配；第一連接單元100上的靠近寬度方向中部的支撐塊121能夠插入到第二連接單元200上的第一空腔140中，且第二連接單元200上的靠近寬度方向中部的支撐塊121能夠插入到第一連接單元100上的第一空腔140中，使得第一連接單元100上靠近寬度方向中部的支撐塊121的側面能夠與第二連接單元200上靠近寬度方向中部的支撐塊121的側面相互貼合。

如圖3、4所示，第二種實施方式為在第一連接單元100及第二連接單元200的頂部結構110上沿其長度方向設置兩個凸起部111，相應的，形成兩個凹陷部112，并在腰部結構120處設置兩個支撐塊121，且該支撐塊121位于兩個凸起部111的下方，位于中部的支撐塊121的長度大于凸起部111，具體為，當?shù)谝贿B接單元100與第二連接單元200錯位插接時，第一連接單元100頂部結構110處的凸起部111及凹陷部112分別與第二連接單元200頂部結構110處的凹陷部112及凸起部111對應插接，實現了兩個連接單元頂部結構110之間的連接；并且，第一連接單元100或者第二連接單元200上的兩個支撐塊121、頂部結構110及底部結構130共同圍成了第一空腔140，而靠近腰部結構120或者頂部結構110寬度方向中部的支撐塊121能夠插入到第一空腔140中，具體為，第一連接單元100或者第二連接單元200腰部結構120上相應的支撐塊121能夠插入到第二連接單元200或者第一連接單元100腰部結構120上的第一空腔140中，這樣則將兩個連接單元的腰部結構120之間實現連接。通過頂部結構110及腰部結構120之間的相互插接最終使第一連接單元100與第二連接單元200之間連接，且兩者之間預留有合適的縫隙，以防止軌道由于熱脹冷縮而出現變形的問題，同時降低了機車經過時的噪音，以及減小了車輪與鋼軌300之間由于碰撞或者車輪懸空而帶來的危害。

本實施例的可選技術方案中，第一連接單元100與第二連接單元200的結構相同；且第一連接單元100和第二連接單元200上的頂部結構110、腰部結構120及底部結構130上均設置有錯位連接部113；第一連接單元100上各處的錯位連接部113能夠與第二連接單元200上各處的錯位連接部113相互扣合。

如圖5、6所示，第三種實施方式為第一連接單元100與第二連接單元200通過錯位連接部113連接，具體為，在第一連接單元100及第二連接單元200的頂部結構110、腰部結構120及底部結構130處分別開設錯位連接部113，該錯位連接部113呈臺階狀，當兩個連接單元相互扣合時，各處的錯位連接部113相互扣合，從而實現了兩個連接單元之間的錯位插接，改變了傳統鋼軌之間的平口橫縫相接的方式，相比于傳統的形式，本實施例中的實施方式能夠減小相鄰兩個連接單元之間的縫隙，進一步地降低了機車經過時的噪音，同時減小了車輪與縫隙的相互作用造成的車輪或者鋼軌300的損壞，并且還能夠有效緩解鋼軌300的熱脹冷縮現象。

進一步的，在腰部結構120上設置第一安裝孔1211和第二安裝孔1212，且第一連接單元100與第二連接單元200相互連接時，第一連接單元100上的第一安裝孔1211及第二安裝孔1212分別與第二連接單元200上的第二安裝孔1212及第一安裝孔1211相對應，且兩組相對應的第一安裝孔1211及第二安裝孔1212通過螺栓連接；而而第一安裝孔1211為長孔，第二安裝孔1212為圓孔。

需要說明的時，該種實施方式中，在腰部結構120上設置第一安裝孔1211及第二安裝孔1212的目的及作用與上述第一種實施方式中的目的及作用是一樣的，均是為了增加對腰部結構120的束縛作用，方式兩個連接單元上的腰部結構120之間相互脫離，影響機車的正常通行；并且，在鋼軌300受熱膨脹或者受冷收縮情況下，螺栓可以在長孔中移動一定距離，使得第一連接單元100與第二連接單元200能夠相對移動一定距離，進而，便于調節兩者之間的縫隙大小，以緩解熱脹冷縮作用而導致鋼軌300變形的問題。

本實施例的可選技術方案中，第一連接單元100與第二連接單元200相匹配；第一連接單元100的頂部結構110沿長度方向設置一個凸起部111和位于凸起部111兩側的凹陷部112；第一連接單元100的腰部結構120沿長度方向設置一個支撐塊121，且支撐塊121位于凸起部111的下方；第二連接單元200的頂部結構110沿長度方向設置有一個凹陷部112和位于凹陷部112兩側的凸起部111；第二連接單元200的腰部結構120沿長度方向設置兩個支撐塊121，分別位于兩側的凸起部111下方，且兩個支撐塊121、頂部結構110及底部結構130之間能夠形成第二空腔150；第一連接單元100頂部結構110處的凸起部111及凹陷部112能夠與第二連接單元200頂部結構110處的凹陷部112及凸起部111相匹配，即錯位插接；第一連接單元100腰部結構120處的支撐塊121能夠插入到第二連接單元200上的第二空腔150中，使得第一連接單元100上的支撐塊121的兩側面能夠分別與第二連接單元200上的兩個支撐塊121的內側面相貼合。

如圖7－9所示，第四種實施方式是第一連接單元100與第二連接單元200結構不同，但相匹配，具體為，第一連接單元100的頂部結構110處設置一個凸起部111，而在凸起部111兩側處分別形成凹陷部112，相應的，第二連接單元200的頂部結構110處設置一個凹陷部112，而在該凹陷部112兩側處分別形成凸起部111，從而，第一連接單元100頂部結構110處的凸起部111及凹陷部112能夠分別與第二連接單元200頂部結構110處的凹陷部112及凸起部111相互錯位插接，實現兩個連接單元頂部結構110的連接；第一連接單元100腰部結構120處設置一個支撐塊121，且該支撐塊121設置在凸起部111的下方，長度尺寸大于凸起部111，相應的，第二連接單元200腰部結構120處設置兩個相間隔的支撐塊121，并且，這兩個支撐塊121與頂部結構110及底部結構130共同圍成了第二空腔150，而第一連接單元100腰部結構120處的支撐塊121能夠插入到第二空腔150中，實現兩個連接單元腰部結構120之間的連接；兩個連接單元底部結構130相互抵接。通過頂部結構110及腰部結構120之間的錯位插接最終使第一連接單元100與第二連接單元200之間連接，從而能夠在緩解鋼軌300受熱變形的前提下，降低了機車經過時的噪音，同時減小了車輪與鋼軌300之間由于碰撞或者車輪懸空而引起的危害。

本發明中第一連接單元100與第二連接單元200采用錯位式連接，具體為通過頂部結構110、腰部結構120及底部結構130的錯位插接或者抵接而實現第一連接單元100與第二連接單元200的連接。然而，第一連接單元100與第二連接單元200的接口形狀、結構等不受限制，只要能夠?qū)崿F(xiàn)錯位連接即可。

本實施例提供的一種軌道總成包括鋼軌連接組件、鋼軌300、軌枕400、扣件500和道床600；軌枕400均勻布置在道床600上，軌枕400上并排設置兩條鋼軌300，并通過扣件500進行固定；每條鋼軌300均包括多段，且相鄰兩段鋼軌300之間通過鋼軌連接組件進行固定連接。

本實施例提供的軌道總成與現有技術的區別主要在于采用了鋼軌連接組件實現各段鋼軌300之間的連接，即通過錯位式連接改變了傳統鋼軌連接處采用平口、橫縫，從而與現有技術相比具有較為明顯的優勢：其一，相鄰兩段鋼軌300之間采用錯位式連接，緩解了現有技術中機車經過相鄰兩段鋼軌300的連接處時產生較大的噪音，且使車輪經過連接處時不再懸空，使得車輪與縫隙之間的接觸率在50％－80％，在降低噪音的同時又減小了對車輪及鋼軌300的危害；并且，緩解了由于連接處膨脹使鋼軌300嚴重變形而影響正常通車的問題。
