本技術涉及園林建設，具體為一種園林路面石材鋪設層結構。

背景技術：

1、城市建設中園林綠化是必不可少的，園林設計中草坪覆蓋率較高，一般草坪中需要鋪設供行人行走的小路，一般是在草坪中鋪設石材，目前，石材鋪設結構一般將石材放置在草坪上，將石材壓入草坪，再將石材固定并形成一條小路。

2、譬如一種園林路面石材鋪設層結構(公告號：cn216237974u)，該裝置包括碎石層、疏水層和踩踏層，綠化地面上開設有凹槽，碎石層鋪設在綠化地面的凹槽的底壁上，疏水層鋪設在碎石層遠離凹槽的底壁的一側，踩踏層鋪設在疏水層遠離碎石層的一側，踩踏層設置有踩踏石塊，踩踏層上設置有用于將踩踏石塊進行加固的加固機構，該裝置具有通過碎石層、疏水層和踩踏層共同建成園林踩踏石材路面，通過碎石層和疏水層對路面進行穩固和疏水，在疏水層上鋪設踩踏層，便于行人經過，通過加固機構對踩踏石塊進行加固，使得踩踏石塊不容易發生松動，當行人從踩踏石塊上經過時，盡可能避免踩踏石塊不穩固的效果。

3、該裝置在使用時，通過將加固件插入到土壤的內部，對墊塊進行支撐，但加固件呈傾斜設置，且加固件的外壁上還設置有斜齒，在實際使用時，并不便于將加固件插入到土壤的內部，較為耗費人力和時間，因此我們需要提出一種園林路面石材鋪設層結構。

技術實現思路

1、本實用新型的目的在于提供一種園林路面石材鋪設層結構，鋪設過程較為簡單和方便，在實際使用中較為節省人力和時間，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

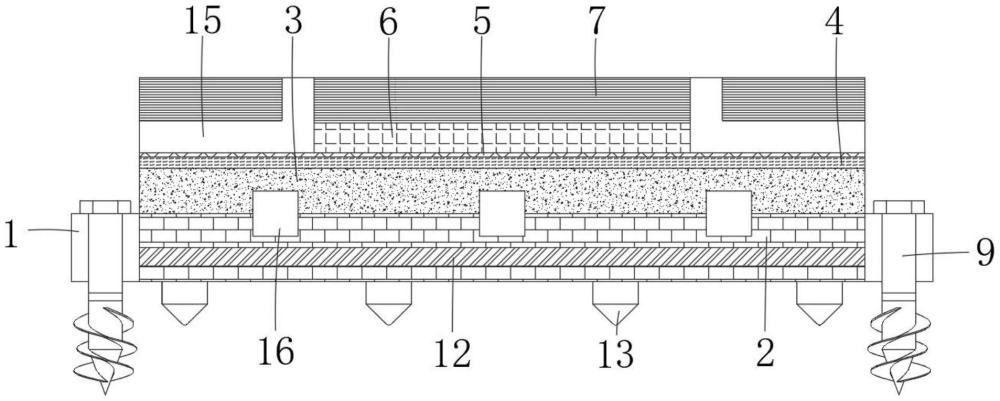

3、一種園林路面石材鋪設層結構，包括兩組基板，兩組所述基板的相對一側設置有地基，所述地基的頂部設置有石料層，所述石料層的頂部設置有夯實層，所述夯實層的頂部設置有防水層，所述防水層的頂部設置有水泥層，所述水泥層的頂部設置有石材板，兩組所述基板上均開設有兩組安裝槽，四組所述安裝槽的內部均安裝有定位銷，四組所述定位銷的底部均呈錐形設置，四組所述定位銷的底端外壁上均固定套設有螺旋片，四組所述定位銷的頂端均固定連接有外六角連接頭。

4、優選的，所述定位銷包括上桿、下桿和鉆頭，所述鉆頭固定連接在下桿的底部。

5、優選的，所述上桿的底部固定連接有外螺紋連接頭，所述下桿的頂部固定連接有與外螺紋連接頭相適配的內螺紋連接頭，所述上桿與下桿之間通過外螺紋連接頭與內螺紋連接頭的配合相連接。

6、優選的，兩組所述基板的相對一側固定連接有若干組加強桿，若干組所述加強桿均位于地基的內部。

7、優選的，所述地基的底部設置有若干組加強銷，若干組所述加強銷的底部均呈錐形設置，且加強銷上呈對稱開設有兩組線槽。

8、優選的，所述防水層為瀝青復合柔性防水卷材層。

9、優選的，所述石材板上呈對稱開設有四組排水孔，四組所述排水孔均為l型設置，且四組所述排水孔的一端均貫穿水泥層并與外界相連通。

10、優選的，所述地基的內部設置有若干組加固塊，若干組所述加固塊的頂部均貫穿地基并位于石料層的內部。

11、與現有技術相比，本實用新型的有益效果是：

12、本實用新型通過轉動外六角連接頭，外六角連接頭帶動定位銷進行轉動，并且能夠帶動套設在其外壁上的螺旋片進行轉動，利用螺紋片便于使定位銷進入到土壤的內部，提高了路面的穩定性，鋪設過程較為簡單和方便，在實際使用中較為節省人力和時間。

技術特征：

1.一種園林路面石材鋪設層結構，其特征在于，包括：

2.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：所述定位銷(9)包括上桿(91)、下桿(92)和鉆頭(93)，所述鉆頭(93)固定連接在下桿(92)的底部。

3.根據權利要求2所述的一種園林路面石材鋪設層結構，其特征在于：所述上桿(91)的底部固定連接有外螺紋連接頭(94)，所述下桿(92)的頂部固定連接有與外螺紋連接頭(94)相適配的內螺紋連接頭(95)，所述上桿(91)與下桿(92)之間通過外螺紋連接頭(94)與內螺紋連接頭(95)的配合相連接。

4.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：兩組所述基板(1)的相對一側固定連接有若干組加強桿(12)，若干組所述加強桿(12)均位于地基(2)的內部。

5.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：所述地基(2)的底部設置有若干組加強銷(13)，若干組所述加強銷(13)的底部均呈錐形設置，且加強銷(13)上呈對稱開設有兩組線槽(14)。

6.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：所述防水層(5)為瀝青復合柔性防水卷材層。

7.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：所述石材板(7)上呈對稱開設有四組排水孔(15)，四組所述排水孔(15)均為l型設置，且四組所述排水孔(15)的一端均貫穿水泥層(6)并與外界相連通。

8.根據權利要求1所述的一種園林路面石材鋪設層結構，其特征在于：所述地基(2)的內部設置有若干組加固塊(16)，若干組所述加固塊(16)的頂部均貫穿地基(2)并位于石料層(3)的內部。

技術總結
本技術公開了一種園林路面石材鋪設層結構，包括兩組基板，兩組所述基板的相對一側設置有地基，所述地基的頂部設置有石料層，所述石料層的頂部設置有夯實層，所述夯實層的頂部設置有防水層，所述防水層的頂部設置有水泥層，所述水泥層的頂部設置有石材板，兩組所述基板上均開設有兩組安裝槽，四組所述安裝槽的內部均安裝有定位銷，四組所述定位銷的底部均呈錐形設置，本技術通過轉動外六角連接頭，外六角連接頭帶動定位銷進行轉動，并且能夠帶動套設在其外壁上的螺旋片進行轉動，利用螺紋片便于使定位銷進入到土壤的內部，提高了路面的穩定性，鋪設過程較為簡單和方便，在實際使用中較為節省人力和時間。

技術研發人員：王久戰,邱鸝,劉鑫
受保護的技術使用者：湖北乾景世紀科技工程有限公司
技術研發日：20240710
技術公布日：2025/4/28
