本技術涉及道路隔音裝置，具體是一種便于維護的道路隔音裝置。

背景技術：

1、道路隔音裝置是指用于隔離交通噪聲，保護周圍環境和人類健康的裝置。它通常安裝在城市高速公路、機場、鐵路等噪聲源附近，起到減少噪聲擴散和反射的作用；

2、公開號為cn213203848u的一項中國專利公開了一種用于道路維修時安裝的隔音板裝置，涉及道路領域。包括第一底座，所述第一底座的表面活動安裝有緊固螺母。該用于道路維修時安裝的隔音板裝置，通過設置第二底座、固定座、固定架吧和橡膠墊板的配合，為了可以對固定座進行拆卸，從而便于將損壞后的隔音板進行維護和更換，解決隔音板維護麻煩，使用不便的問題，同時使用橡膠墊板是為了增加橡膠墊板與隔音板之間的摩擦力，避免隔音板在長期使用時發生松動，導致位置發生偏移，通過隔音板安裝的牢固性，通過設置第一隔音層和第二隔音層，可以達到使得隔音板的隔音質量理想，并且能夠使得隔音板的穩定性增強，從而不會使得隔音板的使用壽命減短的目的；

3、上述道路維修時安裝的隔音板裝置在使用時，連接構件較多，拆卸不便，導致后續維護作業的效率不高；因此，針對上述問題提出一種便于維護的道路隔音裝置。

技術實現思路

1、為了彌補現有技術的不足，解決道路隔音裝置現存的一些問題，本實用新型提出一種便于維護的道路隔音裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種便于維護的道路隔音裝置，包括底座；所述底座的頂部固接有支撐桿；所述支撐桿的兩側安裝有隔音板；所述支撐桿上安裝有便維護裝置；所述便維護裝置包括凸型滑槽；所述支撐桿的頂部兩側對稱開設有凸型滑槽；所述隔音板的兩側均固接有凸型滑塊；所述凸型滑塊插入凸型滑槽的內部；所述支撐桿同一側面的兩角位置開設有結構槽，且結構槽的開設空間與凸型滑槽的開設空間相交；所述支撐桿上位置與結構槽底面上開設有插設孔；所述插設孔的內部插設有插入塊；所述插入塊的頂部固接有固定板；實現了對凸型滑塊的固定作用。

3、優選的，所述支撐桿的桿身上貫穿開設有螺孔；所述固定板與凸型滑塊上均開設有螺孔；所述插入塊完全插入插設孔的內部后，固定板呈豎直狀態，此時固定板與凸型滑塊以及支撐桿上的螺孔的中心線重合；方便了固定板的固定。

4、優選的，所述底座的頂部一側靠近支撐桿的位置開設有移動槽；所述移動槽的內部滑動安裝有移動塊；所述移動塊的頂部固接有定位板；保證了固定板的穩定作業。

5、優選的，所述支撐桿靠近移動槽的側面偏上的位置對稱開設有升降孔；所述升降孔的內部滑動安裝有升降塊；所述升降塊的端部固接有擋片；所述擋片遠離升降塊的一端固接有卡板；使得定位板能夠順利發揮作用。

6、優選的，所述隔音板上開設有卡槽；所述卡槽的頂部與外界貫通；所述卡板沿卡槽運動；所述卡板的豎向面上貫穿開設有螺孔；所述升降塊運動至升降孔的底部時，卡板與支撐桿上的螺孔的中心線重合；所述螺孔的內部安裝有螺栓構件；做到了有效固定隔音板的效果。

7、優選的，所述定位板外側面距支撐桿的距離小于擋片內側面距支撐桿的距離；所述定位板運動至移動槽的端部后，擋片與卡板的運動軌跡不相交；使得擋片能夠順利作業。

8、本實用新型的有益之處在于：

9、本實用新型通過便維護裝置的結構設計,將螺栓構件從螺孔中快速拆除，并向擋片施加向上的推動力，使得升降塊沿升降孔向上運動，且卡板沿卡槽向上運動并脫離，定位板的安裝范圍，隨后，并向定位板施加推動的作用力，在移動槽與移動塊的配合下，定位板從定位板與支撐桿之間的縫隙處移開，并向固定板施加作用力，使得插入塊從插設孔的內部拔出，而后，向隔音板施加作用力，使得凸型滑塊從凸型滑槽的內部脫離，結構簡單，操作方便，做到了快速拆卸的效果，提高了整個維修作業的效率。

技術特征：

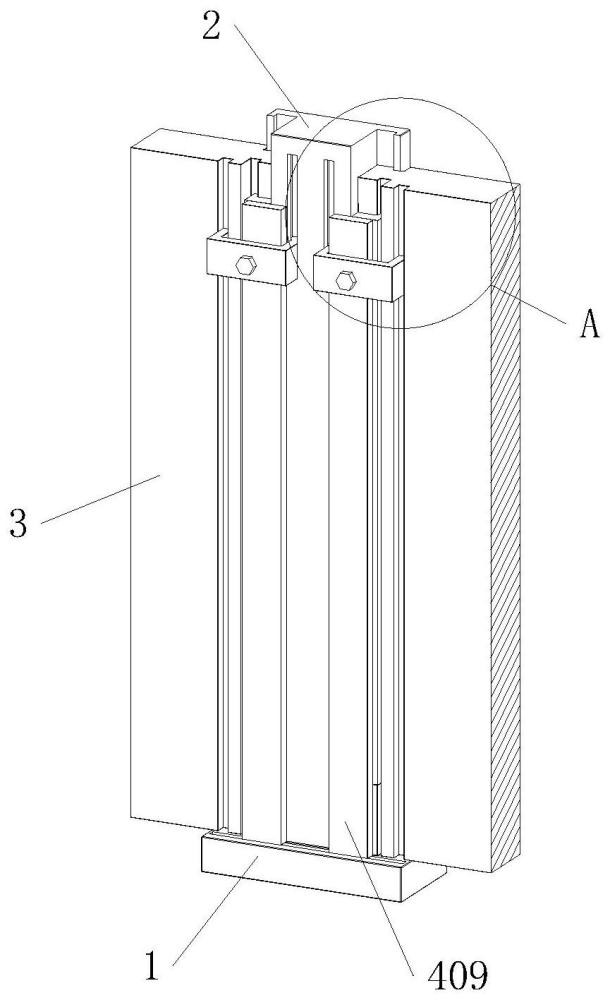

1.一種便于維護的道路隔音裝置，包括底座(1)；所述底座(1)的頂部固接有支撐桿(2)；所述支撐桿(2)的兩側安裝有隔音板(3)；所述支撐桿(2)上安裝有便維護裝置；其特征在于：所述便維護裝置包括凸型滑槽(401)；所述支撐桿(2)的頂部兩側對稱開設有凸型滑槽(401)；所述隔音板(3)的兩側均固接有凸型滑塊(402)；所述凸型滑塊(402)插入凸型滑槽(401)的內部；所述支撐桿(2)同一側面的兩角位置開設有結構槽，且結構槽的開設空間與凸型滑槽(401)的開設空間相交；所述支撐桿(2)上位置與結構槽底面上開設有插設孔(403)；所述插設孔(403)的內部插設有插入塊(404)；所述插入塊(404)的頂部固接有固定板(405)。

2.根據權利要求1所述的一種便于維護的道路隔音裝置，其特征在于：所述支撐桿(2)的桿身上貫穿開設有螺孔(406)；所述固定板(405)與凸型滑塊(402)上均開設有螺孔(406)；所述插入塊(404)完全插入插設孔(403)的內部后，固定板(405)呈豎直狀態，此時固定板(405)與凸型滑塊(402)以及支撐桿(2)上的螺孔(406)的中心線重合。

3.根據權利要求2所述的一種便于維護的道路隔音裝置，其特征在于：所述底座(1)的頂部一側靠近支撐桿(2)的位置開設有移動槽(407)；所述移動槽(407)的內部滑動安裝有移動塊(408)；所述移動塊(408)的頂部固接有定位板(409)。

4.根據權利要求3所述的一種便于維護的道路隔音裝置，其特征在于：所述支撐桿(2)靠近移動槽(407)的側面偏上的位置對稱開設有升降孔(410)；所述升降孔(410)的內部滑動安裝有升降塊(411)；所述升降塊(411)的端部固接有擋片(412)；所述擋片(412)遠離升降塊(411)的一端固接有卡板(413)。

5.根據權利要求4所述的一種便于維護的道路隔音裝置，其特征在于：所述隔音板(3)上開設有卡槽(414)；所述卡槽(414)的頂部與外界貫通；所述卡板(413)沿卡槽(414)運動；所述卡板(413)的豎向面上貫穿開設有螺孔(406)；所述升降塊(411)運動至升降孔(410)的底部時，卡板(413)與支撐桿(2)上的螺孔(406)的中心線重合；所述螺孔(406)的內部安裝有螺栓構件(415)。

6.根據權利要求5所述的一種便于維護的道路隔音裝置，其特征在于：所述定位板(409)外側面距支撐桿(2)的距離小于擋片(412)內側面距支撐桿(2)的距離；所述定位板(409)運動至移動槽(407)的端部后，擋片(412)與卡板(413)的運動軌跡不相交。

技術總結
本技術屬于道路隔音裝置技術領域，具體的說是一種便于維護的道路隔音裝置，包括底座；所述支撐桿上安裝有便維護裝置；所述支撐桿的頂部兩側對稱開設有凸型滑槽；所述凸型滑塊插入凸型滑槽的內部；所述插設孔的內部插設有插入塊；所述插入塊的頂部固接有固定板；所述底座的頂部一側靠近支撐桿的位置開設有移動槽；所述移動塊的頂部固接有定位板；所述升降孔的內部滑動安裝有升降塊；所述擋片遠離升降塊的一端固接有卡板；所述隔音板上開設有卡槽；所述卡板沿卡槽運動；所述螺孔的內部安裝有螺栓構件；通過便維護裝置的作用，結構簡單，操作方便，做到了快速拆卸的效果，提高了整個維修作業的效率。

技術研發人員：張莉,張煜,方旭良,吳曉亮
受保護的技術使用者：江蘇耀鑫交通設施有限公司
技術研發日：20240321
技術公布日：2025/4/28
