本技術涉及一種道路標線清除裝置，具體是一種適用于對道路標線進行清除、并能夠實現消除工作揚塵的環保型道路標線清除裝置，屬于路面機械設備。

背景技術：

1、為了保證車輛和行人安全有序的通行，高速公路、國道以及其他各級公路上都標劃出各種實線、間隔線條、文字或箭頭等道路標識，這些統稱為道路交通標線。隨著使用時間的推移，路面的標線會出現不同程度的磨損和破壞，大大降低了其引導作用，給行車安全帶來隱患。因此需要不定期地通過道路標線清除裝置對路面已磨損的道路標線進行去除，然后再劃上新標線。

2、現有的道路標線清除裝置按工作方式主要分為銑刨式道路標線清除機、研磨式道路標線清除機和高壓水洗式道路標線清除機。銑刨式道路標線清除機通過銑刨刀銑刨去除路面舊標線，特點是工作效率高、適合清除各類標線，但存在作業揚塵大的缺陷；研磨式道路標線清除機通過研磨刀研磨去除路面舊標線，特點是對路面損傷小、廢料粒徑小，但同樣存在作業揚塵大的缺陷；高壓水洗式道路標線清除機通過高壓水射流去除路面舊標線，特點是對路面損傷小、作業無揚塵，但水射流沖擊接觸面小、作業效率相對較低，且存在水射流濺射污染路面的問題。

技術實現思路

1、針對上述現有技術存在的問題，本實用新型提供一種環保型道路標線清除裝置，可以在保證作業效率的前提下實現消除工作揚塵、降低環境污染，特別適用于道路標線清除作業。

2、為了實現上述目的，本環保型道路標線清除裝置包括機架以及安裝在機架上的標線清除機構和復合除塵機構；

3、機架是底端開放的箱型結構，機架底部設有包括前行走輪和后行走輪的車輪組件；

4、標線清除機構包括發動機和干式標線清除結構，干式標線清除結構與發動機傳動連接、且干式標線清除結構位于機架內部，機架內部對應干式標線清除結構的位置形成包容干式標線清除結構的作業揚塵腔；

5、復合除塵機構包括密閉箱型結構的除塵箱，除塵箱的內腔通過設有密布的通孔的蜂窩板分隔為上箱體和下箱體，上箱體的頂部設有與其內腔貫通的負壓吸風口、且負壓吸風口上設有負壓風機，上箱體內固定設有噴淋通水管、且噴淋通水管上均布設有多個霧化噴頭，噴淋通水管的循環進水口通過進水管和水泵與下箱體的循環出水口連接，下箱體內設有篩塵器，旋流器結構的篩塵器包括內筒和外蓋，內筒的錐臺結構與下箱體的底板密閉連接、且錐臺結構底端設有貫穿下箱體底板的排料口，排料口上套設有集塵袋，內筒的軸心位置設有貫穿內筒頂板的中心管，內筒頂部還設有貫穿筒壁的進風口，進風口與導風管的一端連接，導風管的另一端與作業揚塵腔連通，瓶蓋結構的外蓋套接安裝在內筒上方、且外蓋的內表面與內筒的外表面之間形成氣流通道，下箱體內灌注有循環降塵水、且循環降塵水的液面高度至少大于外蓋底邊沿的高度尺寸。

6、作為本實用新型的進一步改進方案，除塵箱的上箱體內還設有濾網組件、且濾網組件位于噴淋通水管的上方。

7、作為本實用新型的進一步改進方案，濾網組件包括多個豎向或橫向均布排列的波浪形濾網，且除塵箱的上箱體上還設有可撥動濾網組件的撥桿。

8、作為本實用新型的進一步改進方案，機架上還設有滾刷和集塵盒，包括滾刷旋轉驅動組件的滾刷位于標線清除機構的后方，集塵盒對應滾刷的旋向設置在滾刷的前方或后方、且集塵盒的入口對應滾刷設置。

9、作為本實用新型的進一步改進方案，集塵袋與集塵盒連通。

10、作為本實用新型的進一步改進方案，篩塵器的內筒底端的排料口上設有可控啟閉的隔板。

11、作為本實用新型的進一步改進方案，除塵箱頂部的負壓吸風口上的負壓風機是發動機上的散熱風扇、且散熱風扇通過法蘭密封蓋和引風管與負壓吸風口密閉連接。

12、作為本實用新型的進一步改進方案，車輪組件的前行走輪和/或后行走輪上設有車輪自行走驅動結構。

13、作為本實用新型的進一步改進方案，車輪組件的前行走輪和/或后行走輪上還設有車輪升降驅動結構。

14、作為本實用新型的進一步改進方案，車輪組件的后行走輪上設有車輪自行走驅動結構，機架的前端還設有通過升降結構安裝連接在機架上的轉場登車輪，轉場登車輪位于車輪組件前行走輪的前方、且轉場登車輪完全降下時車輪組件的前行走輪處于懸空狀態。

15、與現有技術相比，利用本環保型道路標線清除裝置對道路標線進行清除作業時，啟動水泵后，除塵箱的下箱體內的循環降塵水可通過水泵泵壓進入噴淋通水管，再經霧化噴頭噴出后流經蜂窩板回到除塵箱的下箱體內，形成水流循環，啟動除塵箱的負壓吸風口上的負壓風機后，干式標線清除結構作業過程中產生的粉塵可在負壓氣流作用下形成粉塵氣流，粉塵氣流進入篩塵器的內筒后發生旋流，大顆粒的粉塵會在重力及離心力的作用下通過排料口進入集塵袋，質輕的粉塵則跟隨氣流經中心管離開篩塵器而進入除塵箱的下箱體，粉塵氣流經除塵箱的下箱體內的循環降塵水吸收部分粉塵后，通過蜂窩板進入除塵箱的上箱體，霧化噴頭形成的水霧進一步吸附粉塵顆粒后，凈化后的氣流經負壓吸風口排出，通過旋流凈化、水浴凈化和噴淋凈化此三級凈化，可實現消除工作揚塵、降低環境污染；可以在噴淋通水管的上方設置濾網組件以實現四級凈化；可以將凈化后的氣流應用于發動機的散熱、實現節能減排；可以通過滾刷將無法被負壓氣流吸入除塵箱的大顆粒粉塵清掃入集塵盒進行存儲，以實現進一步降低環境污染，特別適用于道路標線清除作業。

技術特征：

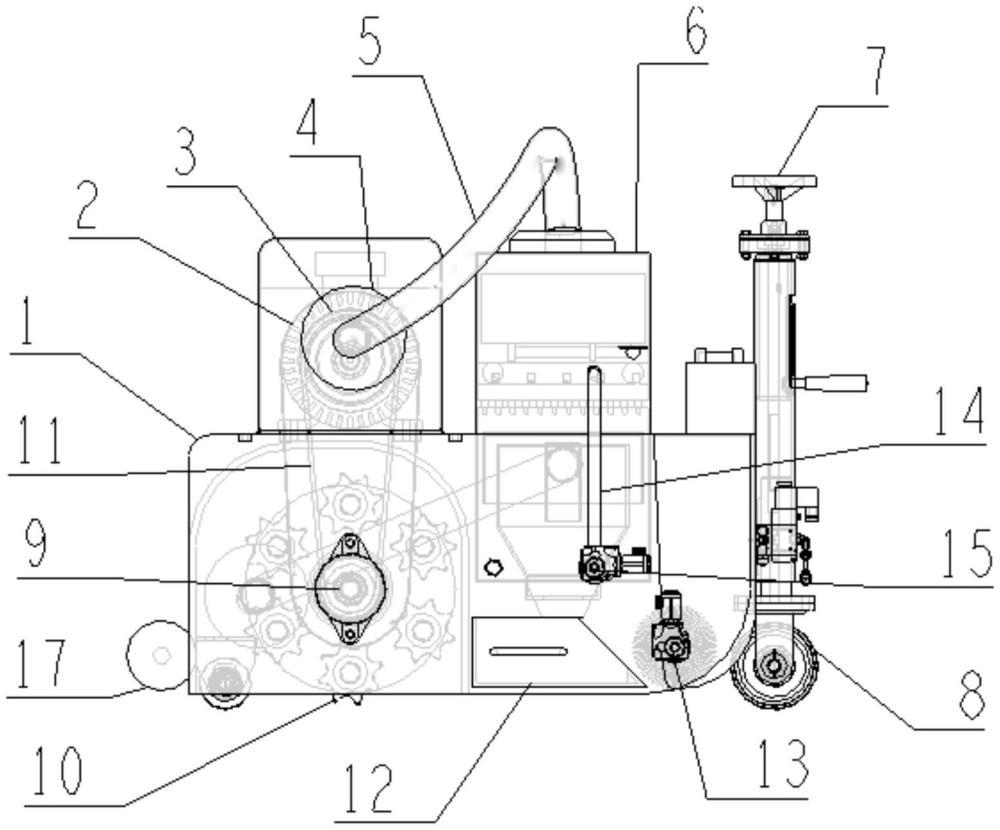

1.一種環保型道路標線清除裝置，包括機架(1)以及安裝在機架(1)上的標線清除機構；機架(1)是底端開放的箱型結構，機架(1)底部設有包括前行走輪和后行走輪的車輪組件(8)；標線清除機構包括發動機(2)和干式標線清除結構(10)，干式標線清除結構(10)與發動機(2)傳動連接、且干式標線清除結構(10)位于機架(1)內部，機架(1)內部對應干式標線清除結構(10)的位置形成包容干式標線清除結構(10)的作業揚塵腔；

2.根據權利要求1所述的環保型道路標線清除裝置，其特征在于，除塵箱(6)的上箱體內還設有濾網組件(607)、且濾網組件(607)位于噴淋通水管(609)的上方。

3.根據權利要求2所述的環保型道路標線清除裝置，其特征在于，濾網組件(607)包括多個豎向或橫向均布排列的波浪形濾網，且除塵箱(6)的上箱體上還設有可撥動濾網組件(607)的撥桿(606)。

4.根據權利要求1所述的環保型道路標線清除裝置，其特征在于，機架(1)上還設有滾刷(18)和集塵盒(12)，包括滾刷旋轉驅動組件(13)的滾刷(18)位于標線清除機構的后方，集塵盒(12)對應滾刷(18)的旋向設置在滾刷(18)的前方或后方、且集塵盒(12)的入口對應滾刷(18)設置。

5.根據權利要求4所述的環保型道路標線清除裝置，其特征在于，集塵袋(601)與集塵盒(12)連通。

6.根據權利要求1所述的環保型道路標線清除裝置，其特征在于，篩塵器(603)的內筒底端的排料口上設有可控啟閉的隔板。

7.根據權利要求1至6任一權利要求所述的環保型道路標線清除裝置，其特征在于，除塵箱(6)頂部的負壓吸風口(608)上的負壓風機是發動機(2)上的散熱風扇(3)、且散熱風扇(3)通過法蘭密封蓋(4)和引風管(5)與負壓吸風口(608)密閉連接。

8.根據權利要求1至6任一權利要求所述的環保型道路標線清除裝置，其特征在于，車輪組件(8)的前行走輪和/或后行走輪上設有車輪自行走驅動結構。

9.根據權利要求1至6任一權利要求所述的環保型道路標線清除裝置，其特征在于，車輪組件(8)的前行走輪和/或后行走輪上還設有車輪升降驅動結構。

10.根據權利要求1至6任一權利要求所述的環保型道路標線清除裝置，其特征在于，車輪組件(8)的后行走輪上設有車輪自行走驅動結構，機架(1)的前端還設有通過升降結構安裝連接在機架(1)上的轉場登車輪(17)，轉場登車輪(17)位于車輪組件(8)前行走輪的前方、且轉場登車輪(17)完全降下時車輪組件(8)的前行走輪處于懸空狀態。

技術總結
本技術公開了一種環保型道路標線清除裝置，機架以及安裝在機架上的標線清除機構和復合除塵機構；標線清除機構包括發動機和干式標線清除結構；復合除塵機構包括密閉箱型結構的除塵箱，除塵箱的內腔通過設有密布的通孔的蜂窩板分隔為上箱體和下箱體，上箱體的頂部設有負壓吸風口，上箱體內固定設有噴淋通水管、且噴淋通水管上均布設有多個霧化噴頭，噴淋通水管通過水泵與下箱體連接，下箱體內設有旋流器結構的篩塵器，篩塵器的排料口上套設有集塵袋，內篩塵器的進風口與導風管的一端連接，導風管的另一端與作業揚塵腔連通，下箱體內灌注有循環降塵水。本環保型道路標線清除裝置可以在保證作業效率的前提下實現消除工作揚塵、降低環境污染。

技術研發人員：朱魁正,燕鐸,張陳,張江勇,王慶先,李夢,郭強,趙鵬禮
受保護的技術使用者：江蘇集萃道路工程技術與裝備研究所有限公司
技術研發日：20240426
技術公布日：2025/4/28
