本技術涉及橋梁，尤其涉及一種固結體系的中承式拱橋。

背景技術：

1、拱橋是一種最古老的橋型，與普通梁橋相比，具有造型美觀、跨越能力大等特點。拱橋是一種推力結構，在豎向荷載作用下，拱腳除產生豎向反力外還產生水平推力。

2、從拱橋的結構體系看，國內的中承式拱橋多采用簡單體系結構形式，而采用梁拱共同作用的組合受力體系較少。從結構受力特點看，典型的中承式推力拱體系屬于簡單體系拱橋，全部荷載由主拱承受，橋面結構(主梁)不與主拱一起受力，作用于橋面結構的車輛或行人荷載通過立柱和吊桿傳遞至主拱。

3、中承式拱橋按照拱肋與主梁交叉處的連接方式，可以分為拱梁固結體系和拱梁非固結體系兩種：對于非固結體系的中承式拱橋，主梁對主拱而言主要為傳力構件，主拱為簡單受力體系；對于固結體系的中承式拱橋，主拱和主梁則共同表現為組合受力體系，在恒載作用下，適當支承的主梁仍然主要表現為傳力構建，一般情況下主拱的受力和簡單體系相差不大；在活載作用下，則主拱的力學行為受主拱影響較大，結構整體剛度及穩定性能提高，表現為組合體系的受力特定點，但主梁與主拱固結后，結構造型上可以有更大的變化，特別適合對造型要求較高的景觀橋梁。

4、現在的橋梁技術的發展對景觀的要求越來越高，傳統的拱橋形式在新的美學和造型要求越來越高的現代社會，逐漸失去競爭性，對于兼顧受力與造型統一的拱橋的結構形式越來越受到社會的認可，也是拱橋發展的一個新的特點。

5、為此，本申請人經過有益的探索和研究，找到了解決上述問題的方法，下面將要介紹的技術方案便是在這種背景下產生的。

技術實現思路

1、本實用新型所要解決的技術問題在于針對現有技術的上述不足和缺陷，提供一種為軟土地區修建造型優美的中承式拱橋，以解決上述問題

2、本實用新型所要解決的技術問題可以采用如下技術方案來實現：

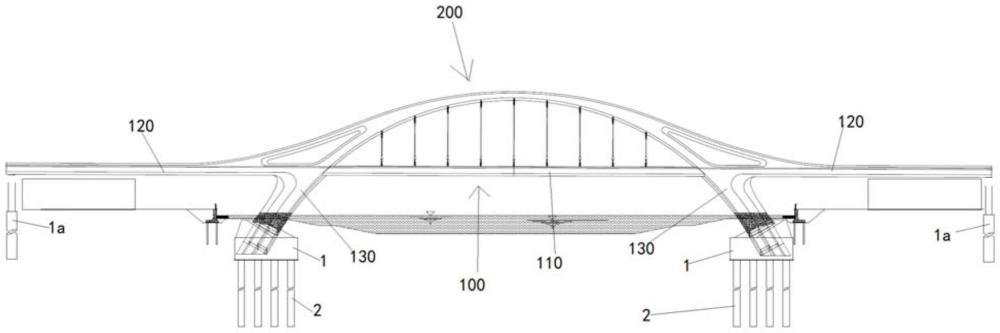

3、一種固結體系的中承式拱橋，其特征在于，包括：

4、橋墩；

5、設置在所述橋墩的上方且搭建在建筑結構上的梁體；

6、設置在所述梁體上且與所述梁體固結并朝內傾斜布置的主拱，以及

7、若干設置在所述梁體與所述主拱之間的拉索。

8、在本實用新型的一個優選實施例中，所述梁體包括與所述主拱焊接的主梁和設置在所述主梁的兩側且與所述主拱焊接的邊跨主梁以及設置在所述橋墩上且與所述主梁和邊跨主梁連接的下部拱腿。

9、在本實用新型的一個優選實施例中，所述主梁與所述主拱的連接處為梁拱結合段。

10、在本實用新型的一個優選實施例中，所述主梁與所述邊跨主梁之間的夾角為74°。

11、在本實用新型的一個優選實施例中，所述主拱包括第一拱肋節段、第二拱肋節段、第三拱肋節段、第四拱肋節段，所述第一拱肋節段位于所述主拱的頂部，所述第二拱肋節段位于所述梁拱結合段的上方，所述第三拱肋節段位于所述梁拱結合段的下方，所述第四拱肋節段分別與所述第一拱肋節段、第二拱肋節段、第三拱肋節段相連接。

12、在本實用新型的一個優選實施例中，所述第一拱肋節段的高度為1.3～2.545m，其寬度為1.8m，其橫隔板間距為0.5～2.14m，所述第二拱肋節段的高度為1.45m，其寬度為1.8m，其橫隔板間距2.0m，所述第三拱肋節段的高度為1.45m，其寬度為1.8m，其橫隔板間距2.0m，所述第四拱肋節段的高度為1.8m，其寬度為1.8m，其橫隔板間距為0.91～2.545m。

13、在本實用新型的一個優選實施例中，所述第二拱肋節段和第三拱肋節段以及第四拱肋節段均為等截面箱型。

14、在本實用新型的一個優選實施例中，所述每一拉索間隔布置在所述梁體與所述主拱之間，且每一拉索的間距為6m。

15、在本實用新型的一個優選實施例中，所述主梁為單箱雙室鋼箱梁，所述主梁的箱梁高度為1.40m，其腹板間距為6.6m，其橫隔板間距為0.8～3m。

16、在本實用新型的一個優選實施例中，所述邊跨主梁為等截面箱型，所述邊跨主梁的高度為1.35m，其寬度為1.8m，其橫隔板間距為1.3～3m。

17、由于采用了如上技術方案，本實用新型的有益效果在于：采用本實用新型能夠滿足交通功能的同時，通過主拱與梁體固結，主拱在結構體系上滿足受力要求的同時，主拱的斷面形式和立面造型均有更豐富的變化，更好的滿足建筑造型功能；同時，主拱與梁體采用固結體系，梁體能參與主拱的共同受力，減少了拱橋的水平推力，為軟土地區修建造型優美。

技術特征：

1.一種固結體系的中承式拱橋，其特征在于，包括：

2.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述主梁與所述邊跨主梁之間的夾角為74°。

3.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述第一拱肋節段的高度為1.3～2.545m，其寬度為1.8m，其橫隔板間距為0.5～2.14m，所述第二拱肋節段的高度為1.45m，其寬度為1.8m，其橫隔板間距2.0m，所述第三拱肋節段的高度為1.45m，其寬度為1.8m，其橫隔板間距2.0m，所述第四拱肋節段的高度為1.8m，其寬度為1.8m，其橫隔板間距為0.91～2.545m。

4.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述第二拱肋節段和第三拱肋節段以及第四拱肋節段均為等截面箱型。

5.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述每一拉索間隔布置在所述梁體與所述主拱之間，且每一拉索的間距為6m。

6.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述主梁為單箱雙室鋼箱梁，所述主梁的箱梁高度為1.40m，其腹板間距為6.6m，其橫隔板間距為0.8～3m。

7.根據權利要求1所述的一種固結體系的中承式拱橋，其特征在于，所述邊跨主梁為等截面箱型，所述邊跨主梁的高度為1.35m，其寬度為1.8m，其橫隔板間距為1.3～3m。

技術總結
本技術公開了一種固結體系的中承式拱橋，包括：橋墩；設置在所述橋墩的上方且搭建在建筑結構上的梁體；設置在所述梁體上且與所述梁體固結并朝內傾斜布置的主拱，以及若干設置在所述梁體與所述主拱之間的拉索。本技術的有益效果在于：采用本技術能夠滿足交通功能的同時，通過主拱與梁體固結，主拱在結構體系上滿足受力要求的同時，主拱的斷面形式和立面造型均有更豐富的變化，更好的滿足建筑造型功能；同時，主拱與梁體采用固結體系，梁體能參與主拱的共同受力，減少了拱橋的水平推力，為軟土地區修建造型優美。

技術研發人員：許艷林,黃超,方亞非,甄羨超
受保護的技術使用者：上海市水利工程設計研究院有限公司
技術研發日：20240613
技術公布日：2025/4/28
