本技術涉及落架裝置，具體是一種可快速拆裝的落架裝置。

背景技術：

1、傳統現澆箱梁施工時，大多采用鋼管型鋼組合支架或鋼管貝雷梁支架作為箱梁模板支撐系統，當現澆箱梁施工完后需要拆除支撐系統，由于現澆箱梁自重導致直接拆除支架相當困難，因此需要在支架搭設時，預先在鋼管立柱與承重梁之間設置落架裝置，已有技術中現澆箱梁支架落架常見有直接切割法和采用簡易砂箱，直接切割法浪費了材料，難以實現支架落架的同步性，其高空作業危險性較大；采用簡易砂箱，其排砂孔是利用螺栓進行控制，擰出螺栓進行卸砂，其排砂孔開設較小，一旦砂箱進水，則在較小的排砂孔中粘滯的砂子很難順暢地排出，也時有螺栓銹死無法實現排砂的現象。

2、經檢索，專利公開號為cn206267036u的一種現澆箱梁支架落架裝置，包括上座板、下座板、左側撐板和右側撐板構成；下座板在兩側上表面形成左右對稱的斜坡面，上座板與下座板為上下對稱結構；左側撐板和右側撐板為楔形支撐塊，楔形支撐塊支撐在上座板和下座板之間，利用楔形支撐塊的斜坡面與上座板和下座板在兩側邊的斜坡面形成楔形配合；在左側撐板和右側撐板之間設置對拉桿，對拉桿貫穿左側撐板和右側撐板的中心并利用螺母在兩端緊固實現支撐；拆除螺母后，左側撐板和右側撐板對稱向兩側滑動，實現落架。在實現該方案的過程中發現現有技術中存在如下問題沒有得到良好的解決：對上座板下降時的限位機構單一，導致穩定不夠，從而無法保證落實安全穩定性，因此，亟需設計一種可快速拆裝的落架裝置來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種可快速拆裝的落架裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種可快速拆裝的落架裝置，包括上座板，所述上座板底部外壁兩端均設置有支撐底座，所述支撐底座和上座板之間設置有第一限位機構，所述支撐底座底部設置有層板，所述層板和支撐底座之間設置有第二限位機構，所述層板底部設置有連接底座，所述連接底座開設有通槽，所述通槽內壁設置有多個移動塊，所述移動塊外壁設置有連接限位機構。

4、優選的，所述第一限位機構包括第二滑塊和第二定位螺桿，上座板底部外壁兩端均開設有第二滑槽，第二滑塊和第二滑槽滑動連接，第二滑塊和第二定位螺桿螺紋連接，第二滑塊和支撐底座固定連接。

5、優選的，所述第二定位螺桿螺紋連接有第二定位螺母，第二定位螺桿外壁設置有限位塊，限位塊位于上座板頂部。

6、優選的，所述第二限位機構包括第一滑塊和第一定位螺桿，層板頂部外壁開設有第一滑槽，第一滑塊分別和第一滑槽內壁兩端滑動連接，第一滑塊和第一定位螺桿螺紋連接，第一定位螺桿螺紋具有雙向性，第一滑塊和支撐底座固定連接，第一定位螺桿外壁螺紋連接有第一定位螺母。

7、優選的，所述層板和連接底座之間固定連接有多個彈簧和阻尼器。

8、優選的，所述連接限位機構包括夾板和螺桿，螺桿和移動塊外壁螺紋連接，螺桿外壁螺紋連接有第三定位螺母，螺桿和夾板轉動連接。

9、優選的，所述連接底座外壁開設有橫槽，移動塊和橫槽滑動連接，移動塊外壁螺紋連接有多個螺栓。

10、與現有技術相比，本實用新型的有益效果是：

11、本實用新型中通過設置支撐底座和上座板之間的第一限位機構可以對上座板底部外壁進行限位，并且在進行落架的過程中保持穩定性，通過設置支撐底座和層板之間的第二限位機構可以對支撐底座進行限位，并且在支撐底座往兩端進行移動時進一步提高移動穩定性，保證落架安全穩定性；

12、本實用新型中通過設置連接底座外壁的螺桿控制夾板將裝置和支架連接固定，并且利用第三定位螺母進行限位，通過設置移動塊在連接底座開設的橫槽內移動，從而可以根據需求對外部支架進行多點固定，并且體現一定的調節能力。

技術特征：

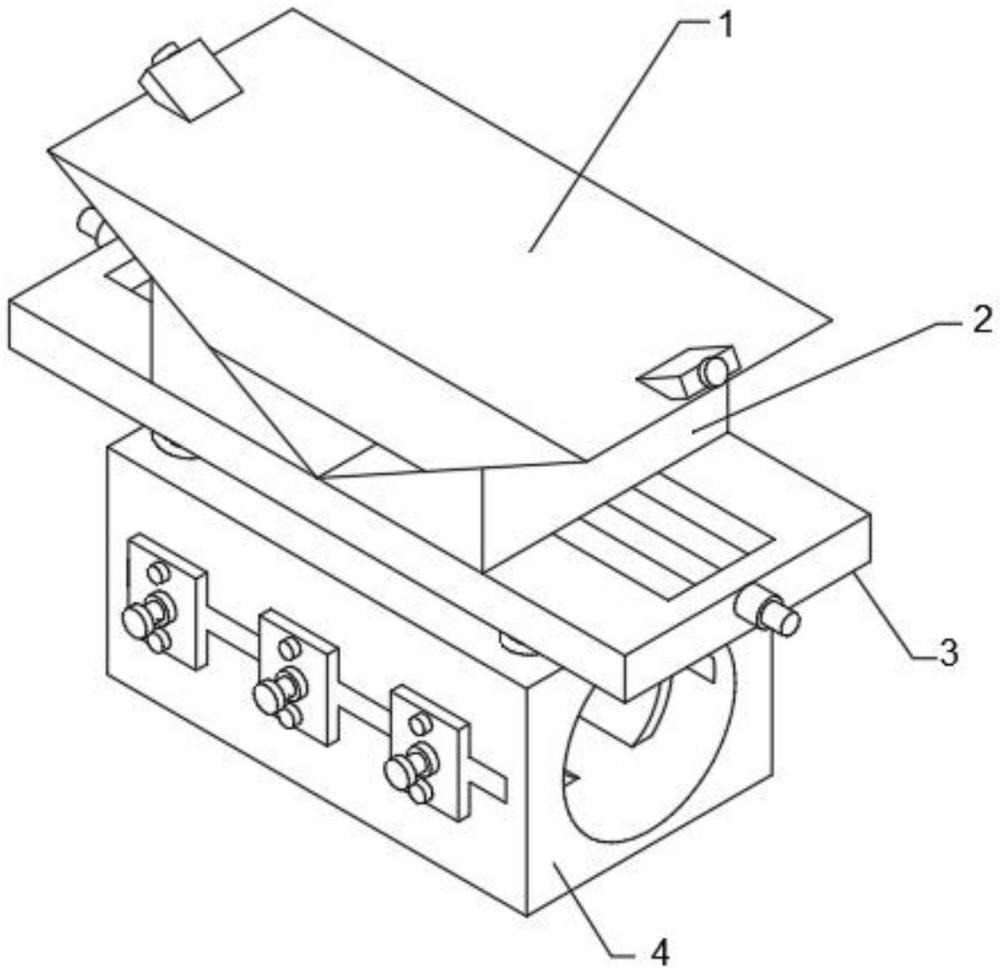

1.一種可快速拆裝的落架裝置，包括上座板(1)，其特征在于：所述上座板(1)底部外壁兩端均設置有支撐底座(2)，所述支撐底座(2)和上座板(1)之間設置有第一限位機構，所述支撐底座(2)底部設置有層板(3)，所述層板(3)和支撐底座(2)之間設置有第二限位機構，所述層板(3)底部設置有連接底座(4)，所述連接底座(4)開設有通槽(11)，所述通槽(11)內壁設置有多個移動塊(21)，所述移動塊(21)外壁設置有連接限位機構。

2.根據權利要求1所述的一種可快速拆裝的落架裝置，其特征在于：所述第一限位機構包括第二滑塊(16)和第二定位螺桿(15)，上座板(1)底部外壁兩端均開設有第二滑槽(17)，第二滑塊(16)和第二滑槽(17)滑動連接，第二滑塊(16)和第二定位螺桿(15)螺紋連接，第二滑塊(16)和支撐底座(2)固定連接。

3.根據權利要求2所述的一種可快速拆裝的落架裝置，其特征在于：所述第二定位螺桿(15)螺紋連接有第二定位螺母(13)，第二定位螺桿(15)外壁設置有限位塊(14)，限位塊(14)位于上座板(1)頂部。

4.根據權利要求1所述的一種可快速拆裝的落架裝置，其特征在于：所述第二限位機構包括第一滑塊(7)和第一定位螺桿(8)，層板(3)頂部外壁開設有第一滑槽(9)，第一滑塊(7)分別和第一滑槽(9)內壁兩端滑動連接，第一滑塊(7)和第一定位螺桿(8)螺紋連接，第一定位螺桿(8)螺紋具有雙向性，第一滑塊(7)和支撐底座(2)固定連接，第一定位螺桿(8)外壁螺紋連接有第一定位螺母(10)。

5.根據權利要求1所述的一種可快速拆裝的落架裝置，其特征在于：所述層板(3)和連接底座(4)之間固定連接有多個彈簧和阻尼器(5)。

6.根據權利要求1所述的一種可快速拆裝的落架裝置，其特征在于：所述連接限位機構包括夾板(22)和螺桿(19)，螺桿(19)和移動塊(21)外壁螺紋連接，螺桿(19)外壁螺紋連接有第三定位螺母(18)，螺桿(19)和夾板(22)轉動連接。

7.根據權利要求6所述的一種可快速拆裝的落架裝置，其特征在于：所述連接底座(4)外壁開設有橫槽(12)，移動塊(21)和橫槽(12)滑動連接，移動塊(21)外壁螺紋連接有多個螺栓(20)。

技術總結
本技術涉及落架裝置技術領域，具體為一種可快速拆裝的落架裝置，包括上座板，所述上座板底部外壁兩端均設置有支撐底座，所述支撐底座和上座板之間設置有第一限位機構，所述支撐底座底部設置有層板，所述層板和支撐底座之間設置有第二限位機構，所述層板底部設置有連接底座，所述連接底座開設有通槽，所述通槽內壁設置有多個移動塊，所述移動塊外壁設置有連接限位機構，本技術通過設置支撐底座和上座板之間的第一限位機構可以對上座板底部外壁進行限位，并且在進行落架的過程中保持穩定性，通過設置支撐底座和層板之間的第二限位機構可以對支撐底座進行限位，并且在支撐底座往兩端進行移動時進一步提高移動穩定性。

技術研發人員：楊亞凡,鄭建華,廖光飛,徐雷,馬柱
受保護的技術使用者：湖南建工交通建設有限公司
技術研發日：20240617
技術公布日：2025/4/28
