本實用新型涉及五金技術領域，具體為一種伸縮裝置的活動扳手。

背景技術：

活動扳手簡稱扳手，是用來緊固和起松螺母的一種工具，對機械內結構的組裝和拆卸都會用到活動扳手，目前，在扳手領域中，活動扳手的應用非常廣泛，雖然活動扳手的扳口大小可以調節，但對于一些緊固要求較高的螺栓螺母，往往會由于力量不夠而使得螺栓螺母連接的不夠牢固，另外在一些大型的緊固件中，使用普通的活動扳手松卸螺栓螺母時也很費力，在使用時往往會造成使用者工作上的耗時與不便。

技術實現要素：

本實用新型的目的在于提供一種伸縮裝置的活動扳手，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種伸縮裝置的活動扳手，包括活動扳手頭，所述伸縮活動扳手頭的一端固定安裝有阻擋板，所述阻擋板的側面與固定板的一端固定連接，所述固定板的一端滑動套接有拉板，所述拉板的內腔靠近阻擋板的一端固定安裝有歸位裝置，所述固定板的上下兩端均固定安裝有抗壓板，所述固定板遠離阻擋板的一側固定安裝有固定裝置，所述固定裝置的右側與固定塊的左側固定連接，所述固定塊的右側通過拉簧與移動板傳動連接，所述移動板的右側通過壓縮彈簧與定位板傳動連接，所述定位板的右側與拉板內腔的右側固定連接，所述拉板遠離歸位裝置的一側設置有滑槽，所述滑槽為凹形槽。

優選的，所述歸位裝置包括歸位塊，所述歸位塊內腔的兩側均固定安裝有活動桿，所述活動桿的兩端均與活動槽的側面滑動連接，所述活動槽為凹形槽。

優選的，所述固定裝置包括伸縮桿，所述伸縮桿至少安裝有兩個，且伸縮桿通過伸縮彈簧傳動連接，所述伸縮桿以伸縮彈簧的橫向軸心處對稱。

優選的，所述歸位裝置以固定板的橫向軸心處對稱。

優選的，所述移動板的兩端均與滑槽的內側傳動連接。

與現有技術相比，本實用新型的有益效果是：該伸縮裝置的活動扳手，通過固定板和拉板底端連接的拉簧，使得固定板和拉板可伸縮，達到伸縮的作用，然后由安裝在固定板底端的固定裝置，通過拉動固定板使得固定裝置與歸位裝置相互套接，使得固定板和拉板形成固定，使用時通過杠桿的原理，提高了活動扳手的實用性，使用時非常省力，使用完后，按下歸位塊，通過拉簧的伸縮力，使得拉板回到初始位置，通過移動板和壓縮彈簧對固定板的回復力進行有效的緩沖，提高了活動扳手使用壽命。

附圖說明

圖1為本實用新型結構活動扳手正面剖切示意圖；

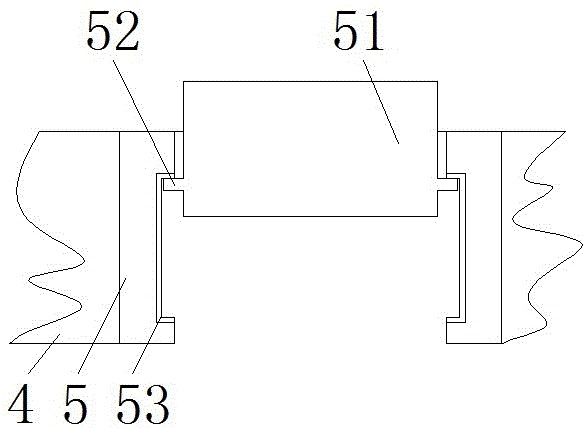

圖2為本實用新型結構歸位裝置正面剖切示意圖；

圖3為本實用新型結構固定裝置正面剖切示意圖。

圖中：1活動扳手頭、2阻擋板、3固定板、4拉板、5歸位裝置、51歸位塊、52活動桿、53活動槽、6抗壓板、7固定裝置、71伸縮桿、72伸縮彈簧、8固定塊、9拉簧、10移動板、11壓縮彈簧、12定位板、13滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種伸縮裝置的活動扳手，包括活動扳手頭1，伸縮活動扳手頭1的一端固定安裝有阻擋板2，當拉板4歸位時對拉板4的板口進行有效的緩沖，提高活動扳手的實用性，阻擋板2的側面與固定板3的一端固定連接，固定板3的一端滑動套接有拉板4，拉板4的內腔靠近阻擋板2的一端固定安裝有歸位裝置5，使得拉板4自動歸位，歸位裝置5以固定板3的橫向軸心處對稱，使得固定板3與拉板4的固定效率更高，提高固定性，歸位裝置5包括歸位塊51，歸位塊51內腔的兩側均固定安裝有活動桿52，活動桿52的兩端均與活動槽53的側面滑動連接，活動槽53為凹形槽，固定板3的上下兩端均固定安裝有抗壓板6，使得固定板3的硬度和支撐力更大，固定板3遠離阻擋板2的一側固定安裝有固定裝置7，固定裝置7包括伸縮桿71，伸縮桿71至少安裝有兩個，且伸縮桿71通過伸縮彈簧72傳動連接，通過伸縮彈簧72的壓縮使得伸縮桿71有效的彈開歸位塊51并與歸位塊51活動連接，伸縮桿71以伸縮彈簧72的橫向軸心處對稱，固定裝置7的右側與固定塊8的左側固定連接，固定塊8的右側通過拉簧9與移動板10傳動連接，使得拉板4自動歸位，移動板10的兩端均與滑槽13的內側傳動連接，移動板10的右側通過壓縮彈簧11與定位板12傳動連接，對固定塊8的回復力進行有效的緩沖，提高實用性，定位板12的右側與拉板4內腔的右側固定連接，拉板4遠離歸位裝置5的一側設置有滑槽13，滑槽13為凹形槽，使得移動板10的兩端在滑槽13的槽口內移動，通過壓縮彈簧11使得移動板10回到初始位置，對下一次回復力進行緩沖。

工作原理：使用時，拉動拉板4，使得安裝在固定板3右側的固定裝置7固定在歸位裝置5的內部，回收時，通過按壓歸位裝置5將固定裝置7擠出槽口，然后通過拉簧9的回復力使得拉板4回到初始位置，通過阻擋板2對拉板4的一端進行阻擋，通過移動板10和壓縮彈簧11對拉板4的另一端進行有效的緩沖。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
