本實用新型涉及一種刀具，更具體的說，它涉及一種卷材切直刀具。

背景技術：

防水卷材主要是用于建筑墻體、屋面、以及隧道、公路、垃圾填埋場等處，起到抵御外界雨水、地下水滲漏的一種可卷曲成卷狀的柔性建材產品，作為工程基礎與建筑物之間無滲漏連接，是整個工程防水的第一道屏障，對整個工程起著至關重要的作用。產品主要有瀝青防水卷材和高分子防水卷材。

在防水卷材的鋪設過程中，根據各種工況尺寸，需要對卷材進行切割，由于較多的一些卷材厚度較大，因此采用剪刀剪切十分費勁，通常需要采用割刀進行劃切。

如公告號為CN203818158U的中國專利中提到的手動可調式卷材切割，其技術方案為包括刀具和調節套，調節套套于刀具的后端部，刀具的后端固定有滑動桿，刀具后端部側面具有滑槽，調節套內壁具有與滑槽適配的滑塊，滑塊能在滑槽內滑動，從而帶動整個調節套在刀具后端部滑動 ；調節套后端為封閉端，封閉端上具有通孔，滑動桿伸出通孔，滑動桿上具有滑動螺紋，通孔內具有與滑動螺紋適配的內螺紋，滑動桿轉動時，滑動螺紋與內螺紋配合帶動調節套沿滑動桿的桿身方向前后滑動。從而實現了能根據卷材的長短任意調整刀體的有效長度，從而能夠更加方便的對各種卷材進行方便的切割。

然而，上述刀具在使用過程中，由于需要對刀具施加力量，使得刀片可能產生側滑，可能會引起誤傷，同時切割卷材的痕跡也不是直線，因而會造成防水卷材的浪費。

技術實現要素：

針對現有技術存在的不足，本實用新型的目的在于提供一種卷材切直刀具，其能夠在切割卷材時切出直線，同時能夠防止刀具側滑。

為實現上述目的，本實用新型提供了如下技術方案：一種卷材切直刀具，包括刀具和刀套，所述刀套位于所述刀具后端，所述刀套上轉動連接有卡件，所述刀套在轉動軸線方向上不能移動，所述卡件連接有劃直組件，所述劃直組件包括與所述卡件滑移連接的滑槽和劃直架，所述滑槽位于所述劃直架上。

通過采用上述技術方案，刀具與卡件轉動連接，卡件與劃直架上的滑槽滑移連接，在調節好刀具的角度位置后，使得刀具的刀刃深入到防水卷材中合適的深度，之后移動刀具，由于滑槽對于刀具具有導向作用，因而刀具的運動為直線運動，因此該道具能夠在切割卷材是切出直線，同時刀具由于在轉動的軸向方向上被限位，所以刀具也不會出現側滑的現象。

本實用新型進一步設置為：所述刀具與所述刀套滑移連接，所述刀套內設有用于將所述刀具向刀套外推的彈簧。

通過采用上述技術方案，將刀具和刀套設置成滑移連接，并且在刀套內設置彈簧將刀具往外推，在刀刃在調節時，當調節伸入卷材的長度過長，因而伸入到卷材后的地面或是放置物上，刀具就能夠對彈簧施加壓力，因而刀具回縮，因此設置該裝置能夠恰好調節刀具的伸入長度，避免損壞刀尖。

本實用新型進一步設置為：所述卡件為卡塊，所述卡塊包括與所述滑槽滑移連接的滑塊和與所述刀套轉動連接的卡柱。

通過采用上述技術方案，將卡件設置成與滑槽滑移連接的滑塊和與刀套轉動連接的卡柱，滑塊能夠由于與滑槽滑移連接從而能夠對滑塊進行限位，使得其只能進行直線運動，刀套通過卡柱與滑塊連接，因而刀具也只能進行直線運動，從而到達使得刀具劃直的目的。。

本實用新型進一步設置為：所述卡件為卡輪，所述卡塊包括與所述滑槽滑移連接且能夠轉動的卡輪和與所述刀套轉動連接的卡柱，所述卡柱與所述卡輪轉動連接。

通過采用上述技術方案，卡件包括卡輪和卡柱，卡輪和卡柱能夠轉動連接，因此卡輪在滑槽內滑移連接的同時能夠進行滾動，由于滾動的摩擦力要遠遠小于直接接觸的摩擦力，因而卡輪的運動能夠更加的暢通無阻，從而使得刀套和刀具的移動能夠更加迅速。

本實用新型進一步設置為：所述劃直架上同一平面設置有兩個滑槽，所述卡件與兩個所述滑槽同時滑移連接。

通過采用上述技術方案，在劃直架上設置兩個處于同一個平面的滑槽，相比于一個滑槽，一個滑槽在對刀套和刀具進行按壓后會撬動卡件與滑槽的連接，長時間的使用會使得限位的功能降低。而兩個滑槽不存在這個問題，且由于接觸面積大，能夠為刀套和刀具提供更加穩固，更加精確的移動。

本實用新型進一步設置為：所述劃直架上設有用于通過踩踏固定劃直架的踩踏邊。

通過采用上述技術方案，在劃直架上設置踩踏邊，能夠在使用過程中，通過踩踏將整個劃直裝置相對的固定，從而進行卷材的切割，避免在切割過程中出現裝置的移動而導致切出的卷材不是直線，同時踩踏邊能夠使得劃直裝置與卷材的接觸面積更大，從而使得連接更加穩固。

本實用新型進一步設置為：所述卡件上設有用于固定所述刀套轉動角度的固定組件。

通過采用上述技術方案，通過固定組件將調好角度的刀具的角度位置進行固定，因此在切割過程中，由于不需要對刀具施加向下的力，使用者不需要考慮其它，只需要施力使得刀具在直線方向上運動就可輕松的實現卷材的切割，有力與提高生產效率。

本實用新型進一步設置為：所述刀套上設有卡槽，所述固定組件包括固定在卡柱上圓形的固定板，所述固定板上均勻分布有與所述固定板轉動連接的卡件。

通過采用上述技術方案，通過固定板上轉動的卡件與刀套上的卡槽進形卡接實現刀套的角度位置的調節和固定，由于固定板上均勻分布有多個卡件，調節卡槽使得其與不同位置的卡件卡接，因而能夠調節刀套的角度。

本實用新型進一步設置為：所述刀套上設有插孔，所述固定組件包括圓形的固定板和插銷，所述固定板上與所述插孔位置對應均勻分布有定位孔，所述插孔與所述定位孔通過所述插銷定位。

通過采用上述技術方案，在刀套上設置插孔，在固定板與插孔對應位置上均勻分布定位孔，在使用時根據需要調節好刀套的角度位置，同時通過插銷將插孔和定位孔固定，從而實現目的。

本實用新型進一步設置為：所述劃直架上設有刻度。

通過采用上述技術方案，在劃直架上設置有刻度，因而能夠對切割的長度進行準確的測量，因此在使用時能夠方便的得出讀數。

綜上所述，本實用新型具有以下有益效果：本實用新型能夠在切割卷材時能夠防止刀具側滑，切出直線，同時該使用新型具有使用方便、操作簡單的優點。

附圖說明

圖1為實施例一的結構示意圖；

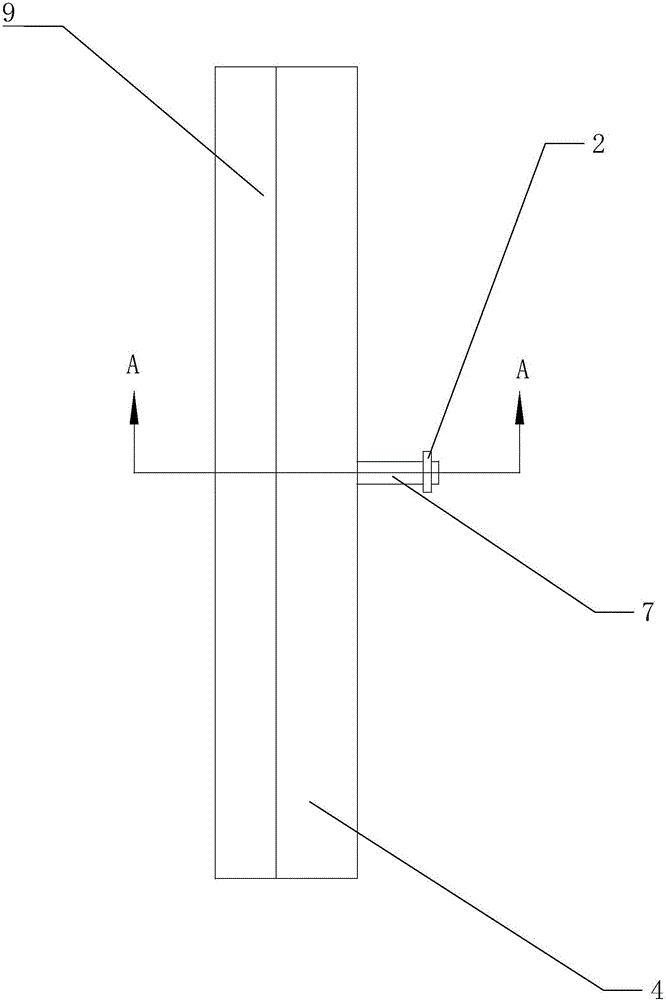

圖2為實施例一的正視圖；

圖3為圖2中A-A方向的剖視圖；

圖4為實施例二的結構示意圖；

圖5為實施例二的正視圖；

圖6為圖5中B-B方向的剖視圖；

圖7為實施例三的連接結構示意圖。

圖中：1、刀具；2、刀套；3、滑槽；4、劃直架；5、彈簧；6、卡塊；7、卡柱；8、卡輪；9、踩踏邊；10、卡槽；11、固定板；12、卡件；13、插孔；14、定位孔；15、插銷；16、刻度；17、刀滑孔。

具體實施方式

下面結合附圖對本實用新型作進一步詳細說明。

實施例一：一種卷材切直刀具，如圖1、圖2和圖3所示，包括劃直組件，切直組件包括一個長度較長略大于卷材寬度的劃直架4，劃直架4的截面為方形，劃直架4底部與地面接觸的位置上設置有踩踏邊9，踩踏邊9能夠方便使用者通過腳踩，從而固定整個劃直組件，同時踩踏邊9能夠增大劃直組件與底邊的接觸，從而使得劃直組件放置更加穩固。劃直架4與踩踏邊9另一側的表面上設置有滑槽3，滑槽3內有卡輪8，卡輪8能夠在滑槽3內滑移連接同時能夠僅沿一條直線進行滾動，由于滾動摩擦力小于接觸摩擦力，因而具有移動更加方便的移動?？ㄝ?轉動連接有卡柱7，卡柱7和刀套2進行轉動連接，同時刀套2在轉動軸線方向上被卡柱7進行限位不能移動。刀套2內設置有刀具1，刀具1和刀套2固定連接。

使用該刀具1時，首先，將劃直架4防止到需要進行切割的卷材上，調整好位置后，用腳踩住腳踏邊，將劃直架4固定到卷材上。其次，通過卡輪8調節將刀具1和刀套2推送調節到切割的初始位置。最后，調節刀套2的角度位置，使得刀具1伸入到卷材中合適的深度，保持該壓力，同時拉動刀具1完成切割即可。

由于滑槽3對卡輪8具有良好的限位作用，卡輪8只能沿直線進行運動，因而刀具1的運動軌跡也是一條直線，因而能夠達到切割卷材時切直的目的。

實施例二：一種卷材切直刀具，如圖4、圖5和圖6所示，包括劃直組件，切直組件包括一個長度較長略大于卷材寬度的劃直架4，劃直架4上表面設置有刻度16，劃直架4底部與地面接觸的兩側各設置有踩踏邊9，踩踏邊9能夠方便使用者通過腳踩，從而固定整個劃直組件，同時踩踏邊9能夠增大劃直組件與底邊的接觸，從而使得劃直組件放置更加穩固。劃直架4內部兩側上對應設置有兩個滑槽3，兩個滑槽3位于同一水平面。兩個滑槽3內都設有卡塊6，卡塊6在滑槽3內滑移連接同時能夠僅沿一條直線進行滾動，由于同時設置兩個卡塊6，滑移的接觸面積更大，因而其限位作用更好?？▔K6和卡柱7固定連接，卡柱7和刀套2進行轉動連接，同時刀套2在轉動軸線方向上被卡柱7進行限位不能移動。

刀套2內設置有刀滑孔17，刀具1和刀滑孔17滑移連接，同時大套內有彈簧5，彈簧5處于壓縮狀態，因而對于刀具1有一個向外推的力量，在調節刀刃在調節時，當伸入卷材的長度的過長，因而伸入到卷材后的地面或是放置物上，刀具1就能夠對彈簧5施加壓力，因而刀具1回縮，因此設置該裝置能夠恰好調節刀具1的伸入長度，避免損壞刀尖。

為了將刀套2和刀具1的角度位置進行固定和調節，因此在切割過程中，不需要對刀具1施加向下的力，使用者不需要考慮其它，只需要施力使得刀具1在直線方向上運動就可輕松的實現卷材的切割，有力與提高生產效率。采用了如下結構：在卡柱7上固定連接圓形的固定板11，刀套2上設置卡槽10，并且在固定板11與卡槽10對應的位置均勻設置多個卡件12，卡件12與固定板11轉動連接。調節卡槽10使得其與不同位置的卡件12卡接，從而實現調節刀套2的角度的目的。

使用該刀具1時，首先，將劃直架4防止到需要進行切割的卷材上，調整好位置后，用腳踩住腳踏邊，將劃直架4固定到卷材上。其次，通過卡輪8調節將刀具1和刀套2推送調節到切割的初始位置。最后，調節刀套2的角度位置，使得刀具1伸入到卷材中合適的深度，然后通過卡件12固定刀套2的角度，之后拉動刀具1完成切割即可。使用過程中若有需要可通過劃直架4上的刻度16進行計量。

由于兩個滑槽3對卡塊6具有良好的限位作用，卡輪8只能沿直線進行運動，因而刀具1的運動軌跡也是一條直線，因而能夠達到切割卷材時切直的目的。

實施例三：一種卷材切直刀具，如圖7所示，與實施例二相比，其區別在于，實現刀套2角度位置的調節和固定的方案不同，本實施例采用如下結構：在刀套2上設置插孔13，在固定板11上與插孔13對應的位置上均勻分布定位孔14，在使用是根據需要調節好刀套2的角度位置，同時通過插銷15將插孔13和定位孔14固定，從而實現目的。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
