本實用新型涉及醫療器械技術領域，尤其涉及一種藥片均分裝置。

背景技術：

有些西藥片劑量較大，要掰開服用非常麻煩，由于藥片質地堅硬很難均分，為此有人研究設計出了藥片均分裝置，如國家知識產權局于2008年1月16日公開的由李竹巖設計的、專利號為200720017819.4、名稱為藥片均分器的實用新型專利，它是在一個平臺上開有裝藥片槽孔，切刀與平臺通過銷軸鉸接，根據服藥計量要求，把大劑量藥片置入裝藥片槽孔內，用切刀繞銷軸轉動快速切割裝藥片槽孔內的藥片，均分后的藥片服用即可。其缺點一是切刀繞銷軸轉動切割藥片時是從藥片的一個邊緣向另一個邊緣逐漸切開的，工作時特別是切外表為糖衣片、質地較硬、表面又比較光滑的藥片時，藥片易彈出，操作不便；二是平臺上開設的裝藥片槽孔只有一種尺寸，使用范圍受到限制。

技術實現要素：

本實用新型的目的是提供一種工作時藥片不易被彈出、使用范圍較廣泛的藥片均分裝置。

本實用新型為實現上述目的所采用的技術方案是：

一種藥片均分裝置，包括平臺和切刀，平臺上開有裝藥片槽孔，其特征在于：所述的平臺連接于底板上，底板的兩端分別向上豎向連接有導桿，導桿的上端設有凸臺；所述的切刀設置于刀架的下端，刀架設置于橫梁的中心，橫梁的兩端設置有與所述的導桿相對應的導向孔，導向孔的上部同軸設有可供導桿上端的凸臺穿過的沉孔，橫梁可沿導桿上下滑動；所述的橫梁與底板之間設有彈簧，導桿從彈簧中穿過。

所述的切刀包括一個縱切刀和與其相垂直的橫切刀，橫切刀的數量與裝藥片槽孔的數量相對應；所述的平臺上開有可容縱切刀進入的縱向長槽，縱向長槽的中心線與各裝藥片槽孔的中心連線重合；所述的平臺上還開有可容橫切刀進入的橫向長槽，橫向長槽的數量與裝藥片槽孔的數量相對應，且每個橫向長槽的中心線與其相對應的裝藥片槽孔的中心線重合；縱向長槽與橫向長槽的深度略大于裝藥片槽孔的深度。

所述的平臺與底板的連接為螺紋連接；所述導桿的下端與底板的連接為螺紋連接。

本實用新型的藥片均分裝置在切割藥片時，切刀是由藥片的正上方均勻地向下對藥片施力，無側向力，所以被切割的藥片不易被彈出，因此操作非常方便；平臺與底板之間采用螺紋連接便于更換，平臺可根據所需切割的藥片規格制作多種，適用范圍寬。

附圖說明

圖1是本實用新型藥片均分器的主視示意圖。

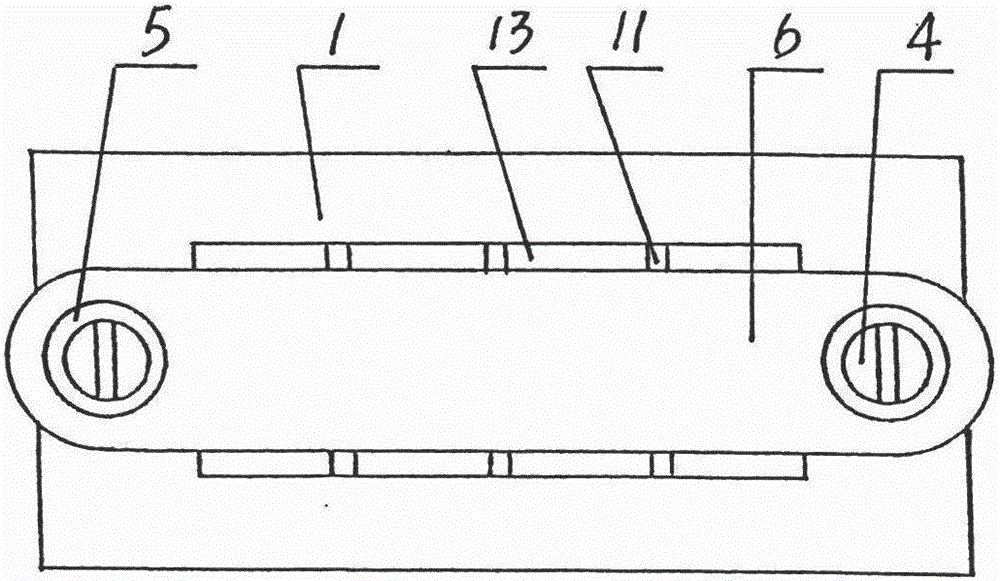

圖2是本實用新型藥片均分器的俯視示意圖。

圖3是本實用新型中平臺的俯視示意圖。

圖4是圖1中的A向視圖(去掉彈簧、導桿以后)。

圖中：1-底板，2-彈簧，3-導桿，4-凸臺，5-沉孔，6-橫梁，7-刀架，8-縱向切刀，9-橫向切刀，10-裝藥片槽孔，11-橫向長槽，12-縱向長槽，13-平臺。

具體實施方式

參見圖1至圖4，一種藥片均分裝置，包括平臺13和切刀，平臺13上開有3個裝藥片槽孔10，所述的平臺13用螺栓連接于底板1上，底板1的兩端分別向上豎向連接有導桿3，導桿3的下端通過螺紋與底板1相連接，導桿3的上端設有凸臺4；所述的切刀8設置于刀架7的下端，刀架7設置于橫梁6的中心，橫梁6的兩端設置有與所述的導桿3相對應的導向孔，導向孔的上部同軸設有可供導桿上端的凸臺4穿過的沉孔5，橫梁6可沿導桿3上下滑動；所述的橫梁6與底板1之間設有彈簧2，導桿3從彈簧2中穿過；所述的切刀包括一個縱切刀8和與其相垂直的橫切刀9，橫切刀9的數量與裝藥片槽孔10的數量相對應；所述的平臺13上開有可容縱切刀8進入的縱向長槽12，縱向長槽12的中心線與各裝藥片槽孔10的中心連線重合；所述的平臺13上還開有可容橫切刀9進入的橫向長槽11，橫向長槽11的數量與裝藥片槽孔10的數量相對應，且每個橫向長槽11的中心線與其相對應的裝藥片槽孔10的中心線重合；縱向長槽12與橫向長槽11的深度略大于裝藥片槽孔10的深度。
