本實用新型涉及聲學實驗室領域,具體是一種自升降門鉸鏈結構。

背景技術：

在建造聲學實驗室時，都要用到隔聲量較大的隔聲門，而隔聲門的隔聲量關鍵取決于隔聲門與門框之間的的密封性能。而在許多情況下，為了便于測試產品的進入，在設計門時都不需要門檻。對于無門檻的隔聲門，現有的措施主要是在隔聲門的下部與地面的空隙之間貼密封條。這種措施的缺點是：當開關門時，這些密封條與地面之間有很大的摩擦力，這樣密封條的磨損比較嚴重，密封性變差，隔聲性能降低。密封條的檢查更換比較麻煩。

技術實現要素：

本實用新型提供了一種自升降門鉸鏈結構，可以減少門與地面之間的摩擦，保護密封條，從而保證門的隔聲性能不因密封條的磨損而降低。

為了解決上述技術問題，本實用新型采用的技術方案是：

一種自升降門鉸鏈結構，包括連接件一和連接件二，連接件一包括支撐板一和軸套，連接件二包括支撐板二和軸銷，支撐板一安裝在門板上，軸套固定在支撐板一上，支撐板二安裝在門框上，軸銷固定在支撐板二上，軸銷末端設有傾斜的斷面，軸套內設有孔，孔的末端設有傾斜的斷面，孔與軸銷配合，孔為盲孔，軸套末端設有通孔，通孔與孔同軸心，通孔直徑小于孔，通孔與孔的末端連通。

優選的，斷面的傾斜角度為10-45度。

進一步的，支撐板一和支撐板二上均設有6個安裝孔，6個安裝孔分為兩組，門板和門框上設有預制的螺紋孔。

優選的，兩組安裝孔傾斜設置。

進一步的，支撐板一與門板通過螺栓連接，支撐板二和門框通過螺栓連接，螺栓的擰緊力矩為29N.m。

本實用新型的有益效果是：

與現有的隔聲門密封結構相比，本實用新型結構簡單，易于加工制造，成本低。在開門時通過傾斜的軸銷可以將門緩緩提升一定高度，這樣可以減小門與地面之間的摩擦，保護密封構建的隔聲性能。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

圖1為本實用新型一種自升降門鉸鏈結構示意圖。

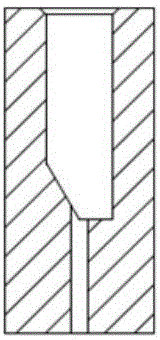

圖2為本實用新型一種自升降門鉸鏈結構的軸套剖視圖。

圖3為本實用新型一種自升降門鉸鏈結構的軸銷示意圖。

具體實施方式

下面將結合本實用新型實施例中附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。通常在此處附圖中描述和示出的本實用新型實施例的組件可以以各種不同的配置來布置和設計。因此，以下對在附圖中提供的本實用新型的實施例的詳細描述并非旨在限制要求保護的本實用新型的范圍，而是僅僅表示本實用新型的選定實施例?；诒緦嵱眯滦偷膶嵤├绢I域技術人員在沒有做出創造性勞動的前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型實施例提供了一種自升降門鉸鏈結構，解決現有技術開關門時，密封條與地面之間有很大的摩擦力，這樣密封條的磨損比較嚴重，密封性變差，隔聲性能降低的問題。

圖1為本實用新型一種自升降門鉸鏈結構示意圖，圖2為本實用新型一種自升降門鉸鏈結構的軸套剖視圖，圖3為本實用新型一種自升降門鉸鏈結構的軸銷示意圖，如圖1～圖3所示，一種自升降門鉸鏈結構，包括連接件一300和連接件二400，連接件一300包括支撐板一302和軸套301，連接件二400包括支撐板二402和軸銷401，支撐板一302安裝在門板上，軸套301固定在支撐板一302上，支撐板二402安裝在門框上，軸銷401固定在支撐板二402上，軸銷401末端設有傾斜的斷面，軸套301內設有孔，孔的末端設有傾斜的斷面，孔與軸銷配合，孔為盲孔，軸套末端設有通孔，通孔與孔同軸心，通孔直徑小于孔，通孔與孔的末端連通。本實用新型斷面設置為傾斜，在開門時,通過傾斜軸銷可以將門緩緩提升一定高度，這樣可以減小門與地面之間的摩擦，保護密封構建的隔聲性能，

在本實施例中，斷面的傾斜角度為10-45度，具體見附圖3，傾斜角度A為10-45度。

支撐板一和支撐板二上均設有6個安裝孔，6個安裝孔分為兩組，門板和門框上設有預制的螺紋孔。6個安裝孔分兩組安裝比傳統的4個安裝孔分兩組安裝更牢固。

在本實施例中，兩組安裝孔傾斜設置。

支撐板一與門板通過螺栓連接，支撐板二和門框通過螺栓連接，螺栓的擰緊力矩為29N.m，安裝時需要用扭力扳手檢查。

以上所述僅為本實用新型的優選實施方式而已，并不用于限制本實用新型，對于本領域的技術人員來說，本實用新型可以有各種更改和變化。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
