本發明創造涉及鎖具技術領域，具體涉及一種能隔離開鎖工具進入彈子區適用性強的防盜彈子鎖。

背景技術：

鎖具中應用最為廣泛的一般為彈子鎖，彈子鎖的結構主要包括定鎖芯軸和動鎖芯軸，定鎖芯軸和動鎖芯軸都設有若干徑向的彈子孔，定鎖芯軸的彈子孔與動鎖芯軸的彈子孔一一對應，定鎖芯軸的彈子孔內放置有一個平頭彈子，動鎖芯軸的彈子孔內放置一個圓頭彈子，定鎖芯軸的彈子孔內還設置有彈性裝置，以使平頭彈子緊貼著圓頭彈子。在彈子鎖處于鎖合狀態時，在彈性裝置的作用下平頭彈子的端部插入動鎖芯軸的彈子孔，使得動鎖芯軸不能相對定鎖芯軸轉動，繼而不能實現解鎖。動鎖芯軸的外端面有一個鑰匙孔，當將匹配的鑰匙插入鑰匙孔后，動鎖芯軸的彈子孔內的圓頭彈子會受到鑰匙的匙孔擠壓而向平頭彈子的方向移動，進而使各平頭彈子回縮至定鎖芯軸的彈子孔內，且各平頭彈子與對應的圓頭彈子所形成的接觸面都落在定鎖芯軸與動鎖芯軸之間的間隙內，這樣動鎖芯軸能夠相對定鎖芯軸轉動，在此狀態下，鑰匙便可轉動動鎖芯軸使彈子鎖打開。

現有的彈子鎖其長度一般是固定的，使其不能根據需要對彈子鎖的長度進行調節，這就限制了彈子鎖的使用范圍，降低了彈子鎖適用性和靈活性。另外，現有的定鎖芯軸和動鎖芯軸在組裝時，其過程很是繁瑣不便，而且還很容易導致定鎖芯軸與動鎖芯軸的組裝不到位，使得彈子鎖的使用效果和性能降低。

技術實現要素：

本發明創造的目的在于針對現有技術中的不足，而提供一種能隔離開鎖工具進入彈子區適用性強的防盜彈子鎖，該防盜彈子鎖能夠根據需要來調整其長度以增強鎖具的適用性和靈活性。

本發明創造的目的通過以下技術方案實現。

提供一種能隔離開鎖工具進入彈子區適用性強的防盜彈子鎖，包括動鎖芯軸、定鎖芯軸和鎖定件，鎖定件內安裝有能夠相對其轉動的鎖塊，其特征在于：動鎖芯軸的一端插入定鎖芯軸的容置腔內且能夠在其內轉動，動鎖芯軸的另一端與鎖塊連接且能夠帶動鎖塊相對鎖定件轉動，動鎖芯軸外套設有至少一片用于調整防盜彈子鎖的長度的墊片，各墊片位于定鎖芯軸與鎖定件之間；動鎖芯軸設有多個徑向的動彈子孔，定鎖芯軸也設有多個與動彈子孔對應的徑向的定彈子孔，動彈子孔內置有解鎖銷和用于將解鎖銷朝鎖緊銷方向抵頂的抵頂彈件，定彈子孔內置有鎖緊銷；定鎖芯軸外套有能夠相對定鎖芯軸轉動的轉筒，轉筒沿其軸向開設有鑰匙槽，轉筒外套有外套，外套設有可供鑰匙穿過以使其插入鑰匙槽內的插孔；鎖緊狀態下，鎖緊銷的端部插入動彈子孔以阻止動鎖芯軸的轉動，進而阻止鎖塊的轉動；解鎖狀態下，鑰匙經插孔插入鑰匙槽內，轉動轉筒使得鑰匙的解鎖孔正對鎖緊銷，抵頂彈件通過抵頂解鎖銷來推動鎖緊銷朝解鎖孔內移動，以使鎖緊銷的端部移出動彈子孔。

其中，墊片有三個，三個墊片疊加在一起。

其中，動鎖芯軸外套設有彈性件，彈性件的一端抵頂鎖塊，彈性件的另一端抵頂定鎖芯軸。

其中，動鎖芯軸的另一端通過可拆卸的撥片來連接鎖塊。

其中，還包括位于鎖定件內且能夠相對其轉動的撥塊，撥塊位于鎖塊與撥片之間，鎖塊與撥片通過撥塊來帶動鎖塊轉動；撥片外套有所述彈性件，彈性件的端部抵頂撥塊。

其中，外套朝向墊片的端面與墊片的側面抵接。

其中，轉筒穿出外套的端部卡接有旋板，動鎖芯軸穿出外套的端部連接有旋鈕。

本發明創造的有益效果：

本發明創造的防盜彈子鎖，其結構包括動鎖芯軸、定鎖芯軸和鎖定件，鎖定件內安裝有能夠相對其轉動的鎖塊，動鎖芯軸的一端插入定鎖芯軸的容置腔內，動鎖芯軸的另一端與鎖塊連接且能夠帶動鎖塊相對鎖定件轉動，位于定鎖芯軸與鎖定件之間的動鎖芯軸外套有至少一個墊片，通過調整墊片的厚度或者墊片的數量來調整防盜彈子鎖的長度，這樣使得彈子鎖能夠適用于不同需要，例如能夠適用于不同厚度的門，從而增強增強鎖具的適用性和靈活性。

附圖說明

利用附圖對本發明創造作進一步說明，但附圖中的實施例不構成對本發明創造的任何限制，對于本領域的普通技術人員，在不付出創造性勞動的前提下，還可以根據以下附圖獲得其它的附圖。

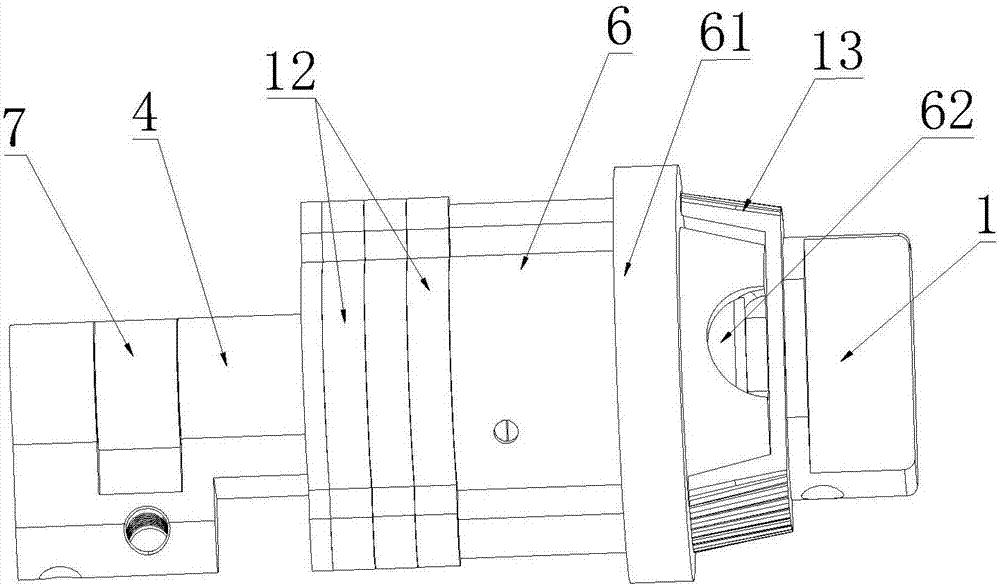

圖1為本發明創造的防盜彈子鎖的結構示意圖。

圖2為本發明創造的防盜彈子鎖的部分分解結構示意圖。

圖3為本發明創造的防盜彈子鎖的分解結構示意圖。

圖1至圖3中包括有：

1-旋鈕；

2-動鎖芯軸、21-缺口、22-動彈子孔；

3-定鎖芯軸、31-定彈子孔、32-限位孔；

4-鎖定件、41-夾持槽、42-左容置孔、43-右容置孔；

5-轉筒、51-鑰匙槽；

6-外套、61-凸緣、62-插孔；

7-鎖塊；

8-撥塊；

9-撥片；

10-轉軸；

11-彈性件；

12-墊片；

13-旋板。

具體實施方式

以下結合具體實施例對本發明創造作詳細說明。

本發明創造的一種能隔離開鎖工具進入彈子區適用性強的防盜彈子鎖，如圖2和圖3所示，其結構包括動鎖芯軸2、定鎖芯軸3和鎖定件4，動鎖芯軸2的左端插入定鎖芯軸3的容置腔內且能夠在其內轉動，而且動鎖芯軸2的左端穿過定鎖芯軸3來固接旋鈕1，人手轉動旋鈕1，旋鈕1即可帶動動鎖芯軸2在容置腔內轉動。與旋鈕1固接的動鎖芯軸2的左端部設有缺口21，在人暴力旋擰旋鈕1時，動鎖芯軸2會從其缺口21處斷裂，這即形成了該彈子鎖的第一道安全防盜措施。動鎖芯軸2的左端與撥片9的右端插接，撥片9的左端插接有撥塊，撥塊位于鎖定件4的右容置孔43中且可在其內轉動，撥塊與鎖塊7的右端卡接，鎖塊7位于鎖定件4的夾持槽41中，鎖塊7的左端轉動連接有轉軸10，鎖塊7能夠繞轉軸10轉動，轉軸10固定于鎖定件4的左容置孔42，左容置孔42和右容置孔43分別位于夾持槽41的左右兩側。人手轉動旋鈕1，旋鈕1依次通過動鎖芯軸2、撥片9、撥塊來帶動鎖塊7繞轉軸10轉動，也即是鎖塊7在夾持槽41內轉動，進而實現解鎖或者上鎖。

如圖1至圖3所示，動鎖芯軸2外套有彈性件11，優選的，彈性件11為彈簧。彈簧的右端抵頂定鎖芯軸3的左端面，使得定鎖芯軸3能夠與動鎖芯軸2安裝配合到位，彈簧的左端抵頂撥塊，確保撥塊與鎖塊7卡接的有效性，從而確保在動鎖芯軸2轉動時，鎖塊7能夠隨其轉動。彈簧外套有三個疊加在一起的墊片12，墊片12位于定鎖芯軸3與鎖定件4之間，這樣通過調整墊片12的厚度或者墊片12的數量來調整防盜彈子鎖的長度，這樣使得彈子鎖能夠適用于不同需要，例如能夠適用于不同厚度的門，從而增強增強鎖具的適用性和靈活性。

如圖2和圖3所示，定鎖芯軸3外套有能夠相對定鎖芯軸3轉動的轉筒5，轉筒5沿其軸向開設有用于插入鑰匙的鑰匙槽51。動鎖芯軸2設有多個徑向的動彈子孔22，定鎖芯軸3也設有多個徑向的與動彈子孔22對應的定彈子孔31，定彈子孔31和動彈子孔22都為通孔，動彈子孔22內置有解鎖銷，動彈子孔22還內置有用于將解鎖銷朝鎖緊銷方向抵頂的抵頂彈件，定彈子孔31內置有鎖緊銷。彈子鎖處于鎖緊狀態下，轉筒5的內壁向內抵壓鎖緊銷使其端部插入動彈子孔22以阻止動鎖芯軸2的轉動，從而阻止鎖塊7的轉動；彈子鎖處于解鎖狀態下，鑰匙槽51內插入鑰匙，且鑰匙的解鎖孔正對鎖緊銷，抵頂彈件通過向外抵頂解鎖銷來推動鎖緊銷朝解鎖孔內移動，以使鎖緊銷的端部從動彈子孔22中推出，從而以解除對動鎖芯軸2轉動的阻止，進而可實現鎖塊7的轉動。

定鎖芯軸3的外壁還設有多個限位孔32，各限位孔32內都內置有限位銷和用于將限位銷向外頂的抵頂件。多個限位孔32排為一排，多個定彈子孔31也排成一排，一排限位孔32位于一排定彈子孔31的前面，且各限位孔32與各定彈子孔31在周向上錯開。在彈子鎖解鎖時，轉筒5轉動至鑰匙的解鎖孔先接觸限位銷，若該鑰匙為與該彈子鎖匹配的鑰匙，則解鎖孔與限位銷不會正對，也即是限位銷不會插入解鎖孔內，從而該鑰匙可越過限位銷到達鎖緊銷并與其正對，此時鎖緊銷在解鎖銷的推動下朝解鎖孔內移動，從而使鎖緊銷的端部從動彈子孔22中推出，實現動鎖芯軸2的可轉動；若該鑰匙不是與該彈子鎖相匹配的鑰匙，則該鑰匙的解鎖孔會有部分與限位銷正對，這樣抵頂件將推著限位銷使其插入該鑰匙的解鎖孔，從而將該鑰匙鎖死，這樣及形成了該彈子鎖的第二道安全防盜措施。

如圖1和圖2所示，轉筒5外套有外套6，外套6的左端面與墊片12的右側面抵接，外套6設有可供鑰匙穿過以使其插入鑰匙槽51內的插孔62。轉筒5穿出外套6的右端部卡接有旋板13。將鑰匙插入插孔62后會進入鑰匙槽51，然后人手轉動旋板13使得轉筒5帶動鑰匙轉動，直至鑰匙槽51的解鎖孔正對鎖緊銷，使得動鎖芯軸2能夠轉動，旋動旋鈕1進而帶動動鎖芯軸2轉動，實現解鎖。插孔62和鑰匙槽51相結合能夠將解鎖中的鑰匙完全隱藏起來，這樣即形成了彈子鎖的第三道安全防盜措施。

外套6設有與安裝件的安裝面抵接的凸緣61，例如將彈子鎖安裝在門上，凸緣61就抵頂在門的安裝面上，這樣可通過凸緣61來調節彈子鎖的安裝長度，進而使得彈子鎖適用于不同厚度的門。

最后應當說明的是，以上實施例僅用以說明本發明創造的技術方案，而非對本發明創造保護范圍的限制，盡管參照較佳實施例對本發明創造作了詳細地說明，本領域的普通技術人員應當理解，可以對本發明創造的技術方案進行修改或者等同替換，而不脫離本發明創造技術方案的實質和范圍。
