本技術涉及五金件，具體為一種五金門窗用五金件。

背景技術：

1、門窗是建筑物圍護結構系統中重要的組成部分，也時是家居生活中必不可少的裝飾家具，在生活中門打開閉合較為頻繁，門窗五金件是指所有門窗上的五金配件，為了避免門窗打開時與墻面發生直接撞擊，從而產生較大的噪音，門窗上一般都安裝緩沖組件。

2、但是在使用五金門窗用五金件時發現容易在打開時發出噪音且窗戶易損壞，降低了推拉窗的使用壽命，因此、我們提出了一種新型的五金門窗用五金件對上述的問題進行改進。

技術實現思路

1、本實用新型的目的在于提供一種五金門窗用五金件，以解決上述背景技術中提出容易在打開時發出噪音且窗戶易損壞，降低了推拉窗使用壽命的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種五金門窗用五金件，包括滑軌，所述滑軌內部的一端開設有安裝槽，所述安裝槽的內部設置有安裝板，所述安裝板的一側固定連接有延伸塊，所述延伸塊的內部開設有預留槽，所述安裝槽內部的一側固定連接有固定桿，所述安裝板的內部固定連接有連接桿，所述連接桿的外部設置有限位滑輥。

3、優選的，所述限位滑輥設置有多組，所述限位滑輥在安裝板的內部呈等間距排列。

4、優選的，所述安裝板兩端的底部和頂部開設有限位滑槽，所述安裝板的另一端固定連接有復位彈簧，所述復位彈簧固定連接在安裝板和滑軌之間，所述復位彈簧的底端和頂端設置有限位伸縮桿，所述限位伸縮桿的兩端設置有安裝塊，所述安裝塊的一端固定連接有限位滑塊。

5、優選的，所述限位滑塊在限位滑槽的內部滑動，所述限位伸縮桿活動鉸接在安裝塊之間。

6、優選的，所述限位滑輥的內部開設有轉槽，所述限位滑輥通過轉槽在連接桿的外部轉動，所述轉槽內部的兩側開設有滾槽，所述滾槽的內部設置有滾珠。

7、優選的，所述滾珠在滾槽的內部滾動，所述滾珠設置在連接桿的兩側。

8、與現有技術相比，本實用新型的有益效果是：該五金門窗用五金件不僅實現了對門窗組件進行保護，實現了便于安裝板復位，而且實現了提高限位滑輥的使用壽命；

9、(1)通過設置有安裝槽、限位滑輥、延伸塊、固定桿、預留槽和連接桿，復位彈簧會通過自身的彈性使安裝板具有一定的角度，當門窗的底端在滑軌的內部滑動時安裝板內部的限位滑輥會對門窗限位使門窗減速，從而可以對門窗進行緩沖防止門窗滑動的速度過快導致窗體與滑軌的另一側撞擊，影響門窗的使用壽命，還可以減輕門窗關閉時產生的噪音，預留槽可以方便安裝板在固定桿的另一側鉸接；

10、(2)通過設置有限位伸縮桿、安裝塊、復位彈簧、限位滑塊和限位滑槽，復位彈簧可以通過自身的彈性使安裝板回彈到原位，由于限位伸縮桿活動鉸接在安裝塊之間且限位滑塊在限位滑槽的內部滑動，所以限位伸縮桿可以方便對安裝板回彈時限位，從而可以防止安裝板回彈時偏移，安裝板回彈時限位滑塊會在限位滑槽的內部滑動；

11、(3)通過設置有滾珠、滾槽和連接桿，當門窗在安裝板的一端移動時限位滑輥會通過轉槽在連接桿的外部轉動，當限位滑輥轉動時滾珠會在滾槽的內部滾動，從而可以減少連接桿和限位滑輥之間的摩擦，減少摩擦不僅可以方便限位滑輥在連接桿的外部轉動，還可以增加連接桿和限位滑輥的使用壽命。

技術特征：

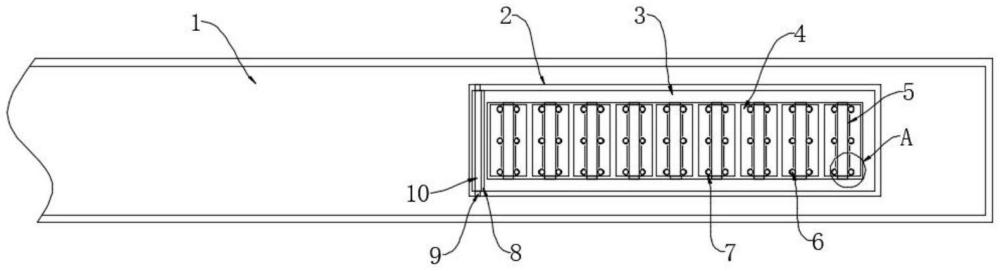

1.一種五金門窗用五金件，包括滑軌(1)，其特征在于：所述滑軌(1)內部的一端開設有安裝槽(2)，所述安裝槽(2)的內部設置有安裝板(3)，所述安裝板(3)的一側固定連接有延伸塊(8)，所述延伸塊(8)的內部開設有預留槽(10)，所述安裝槽(2)內部的一側固定連接有固定桿(9)，所述安裝板(3)的內部固定連接有連接桿(11)，所述連接桿(11)的外部設置有限位滑輥(4)。

2.根據權利要求1所述的一種五金門窗用五金件，其特征在于：所述限位滑輥(4)設置有多組，所述限位滑輥(4)在安裝板(3)的內部呈等間距排列。

3.根據權利要求1所述的一種五金門窗用五金件，其特征在于：所述安裝板(3)兩端的底部和頂部開設有限位滑槽(16)，所述安裝板(3)的另一端固定連接有復位彈簧(14)，所述復位彈簧(14)固定連接在安裝板(3)和滑軌(1)之間，所述復位彈簧(14)的底端和頂端設置有限位伸縮桿(12)，所述限位伸縮桿(12)的兩端設置有安裝塊(13)，所述安裝塊(13)的一端固定連接有限位滑塊(15)。

4.根據權利要求3所述的一種五金門窗用五金件，其特征在于：所述限位滑塊(15)在限位滑槽(16)的內部滑動，所述限位伸縮桿(12)活動鉸接在安裝塊(13)之間。

5.根據權利要求1所述的一種五金門窗用五金件，其特征在于：所述限位滑輥(4)的內部開設有轉槽(5)，所述限位滑輥(4)通過轉槽(5)在連接桿(11)的外部轉動，所述轉槽(5)內部的兩側開設有滾槽(7)，所述滾槽(7)的內部設置有滾珠(6)。

6.根據權利要求5所述的一種五金門窗用五金件，其特征在于：所述滾珠(6)在滾槽(7)的內部滾動，所述滾珠(6)設置在連接桿(11)的兩側。

技術總結
本技術公開了一種五金門窗用五金件，包括滑軌，所述滑軌內部的一端開設有安裝槽，所述安裝槽的內部設置有安裝板，所述安裝板的一側固定連接有延伸塊。該五金門窗用五金件通過設置有安裝槽、延伸塊、固定桿、預留槽和連接桿，復位彈簧會通過自身的彈性使安裝板具有一定的角度，當門窗的底端在滑軌的內部滑動時安裝板內部的限位滑輥會對門窗限位使門窗減速，從而可以對門窗進行緩沖防止門窗滑動的速度過快導致窗體與滑軌的另一側撞擊，影響門窗的使用壽命，還可以減輕門窗關閉時產生的噪音，預留槽可以方便安裝板在固定桿的另一側鉸接，解決的是容易在打開時發出噪音且窗戶易損壞，降低了推拉窗使用壽命的問題。

技術研發人員：田鑒鋒
受保護的技術使用者：湖州眾誠幕墻門窗有限公司
技術研發日：20240331
技術公布日：2025/4/28
