本技術涉及紗網更換工具，具體是指一種紗網條壓輪。

背景技術：

1、紗窗因具有防風、防塵、防蟲等作用而成為現代住房的必備配件，紗窗由型材、紗網、壓條三部分組成，紗網老化后更換時需用到壓紗條工具，更換紗網時取出老紗網后，用工具上的滾輪將壓條和新紗網一起壓入型材凹槽中，從而將紗網固定在型材上，但現有的壓紗條工具由手柄、壓輪、軸承滾輪和銷釘構成，壓輪固定在手柄端部無法拆卸，使用場景受限，且軸承滾輪和銷釘成本高，造成浪費。

技術實現思路

1、(一)解決的技術問題

2、本實用新型要解決的技術問題是壓輪固定在手柄端部無法拆卸，使用場景受限，且軸承滾輪和銷釘成本高，造成浪費。

3、(二)技術方案

4、為解決上述技術問題，本實用新型提供的技術方案為：一種紗網條壓輪，包括按壓手柄、第一壓輪、第二壓輪，所述按壓手柄兩端均設有轉孔，所述第一壓輪與第二壓輪軸心均固定連接有轉軸，所述按壓手柄兩端均設有與所述轉孔連通的拆裝缺口。

5、作為改進，所述第一壓輪外緣設有環形槽。

6、作為改進，所述按壓手柄上設有下端設有握持槽。

7、作為改進，兩側所述拆裝缺口均位于轉孔斜下四十五度角處。

8、作為改進，所述拆裝缺口尺寸小于轉軸直徑。

9、(三)有益效果

10、本實用新型與現有技術相比的優點在于：通過兩端的拆裝缺口方便將第一壓輪、第二壓輪的轉軸重轉孔內拆下，減少資源浪費。

技術特征：

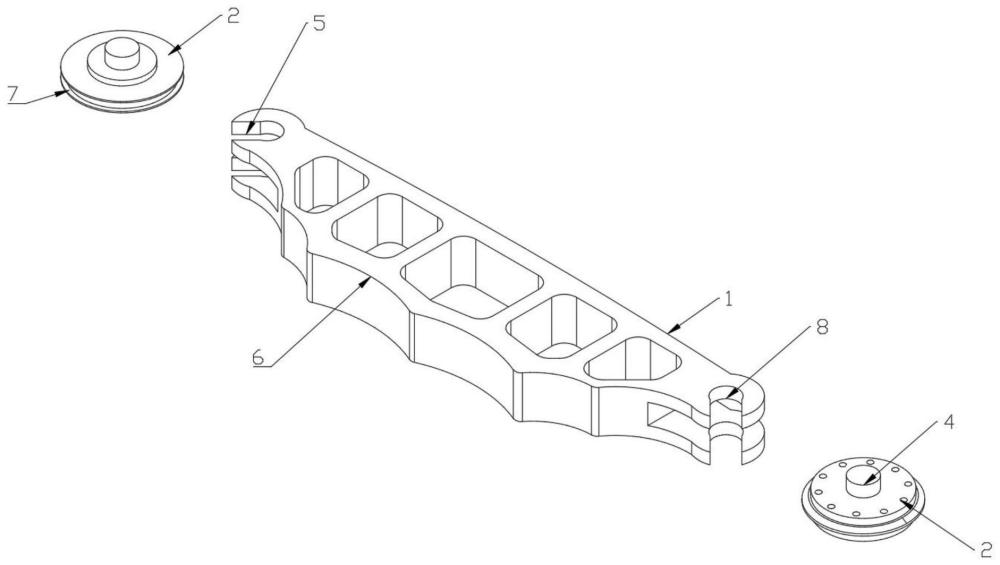

1.一種紗網條壓輪，包括按壓手柄(1)、第一壓輪(2)、第二壓輪(3)，其特征在于：

2.根據權利要求1所述的一種紗網條壓輪，其特征在于：所述第一壓輪(2)外緣設有環形槽(7)。

3.根據權利要求1所述的一種紗網條壓輪，其特征在于：所述按壓手柄(1)上設有下端設有握持槽(6)，兩側所述拆裝缺口(5)均位于轉孔(8)斜下四十五度角處。

4.根據權利要求1所述的一種紗網條壓輪，其特征在于：所述拆裝缺口(5)尺寸小于轉軸(4)直徑。

技術總結
本技術涉及紗網更換工具領域，公開了一種紗網條壓輪，包括按壓手柄、第一壓輪、第二壓輪，所述按壓手柄兩端均設有轉孔，所述第一壓輪與第二壓輪軸心均固定連接有轉軸，所述按壓手柄兩端均設有與所述轉孔連通的拆裝缺口，本技術與現有技術相比優點在于，通過兩端的拆裝缺口方便將第一壓輪、第二壓輪的轉軸重轉孔內拆下，減少資源浪費。

技術研發人員：李然然
受保護的技術使用者：李然然
技術研發日：20240403
技術公布日：2025/3/20
