本技術涉及門窗框架輔助拼裝，具體為一種門窗框架輔助拼裝結構。

背景技術：

1、鋁合金門窗，是指采用鋁合金擠壓型材為框、梃、扇料制作的門窗稱為鋁合金門窗，簡稱鋁門窗。鋁合金門窗包括以鋁合金作受力桿件(承受并傳遞自重和荷載的桿件)基材的和木材、塑料復合的門窗，簡稱鋁木復合門窗、鋁塑復合門窗。

2、通過使用鋁合金門窗框架輔助拼裝裝置，輔助工作人員將鋁合金門窗框架拼裝，如現有中國專利申請?zhí)枮?02320378724.4所公開一種鋁合金門窗框架輔助拼裝裝置，該專利涉及門窗技術領域，且公開了一種鋁合金門窗框架輔助拼裝裝置，包括工作臺，所述工作臺的內腔活動連接有滾珠絲杠，所述滾珠絲杠的后端固定連接有搖柄，所述滾珠絲杠的表面嚙合有連接座，所述連接座的頂端固定連接有連接板，所述連接板的前側固定連接有彈簧，所述彈簧的前側固定連接有敲擊板，所述敲擊板的前側固定連接有橡膠錘，所述敲擊板的后側固定連接有導向桿，所述工作臺的內腔固定連接有輔助桿，所述工作臺的前端開設有夾持槽，所述工作臺的右側固定安裝有電機，所述電機的輸出軸固定套裝有雙向絲杠。不再需要人工手持橡膠錘對門窗框架進行敲擊，提高工作效率的同時還大幅度降低了人工強度。

3、雖然上述專利不再需要人工手持橡膠錘對門窗框架進行敲擊，提高工作效率的同時還大幅度降低了人工強度，但在實際使用中，該裝置的敲擊位置位于門窗框架邊緣的中心處，且敲擊位置較為集中，使得門窗框架邊角處無法被敲擊到，從而在一定程度上降低了實用性，此外，該專利通過夾持板對門窗框架的兩側進行夾持定位，使得橡膠錘對門窗框架進行敲擊時，雖然防滑墊能夠使門窗框架與夾持板之間產生摩擦力阻力，但隨著敲擊次數的增加，仍然容易導致門窗框架發生偏移，從而在一定程度上降低了拼裝效率。

4、因此，需要對上述專利中的門窗框架輔助拼裝裝置進行改造，有效的防止敲擊位置位于門窗框架邊緣的中心處，且敲擊位置較為集中，使得門窗框架邊角處無法被敲擊到，以及對門窗框架拼裝時的限位效果較為一般，使其在拼裝的過程中容易發生偏移的問題。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種門窗框架輔助拼裝結構，具備了能夠?qū)⒏鱾€敲擊錘進行獨立控制，從而避免敲擊錘敲擊位置較為集中，使得門窗框架邊角處能夠被敲擊到，以及能夠有效門窗框架的位置進行限制定位，使其在拼裝的過程中不會發生偏移的優點，解決了敲擊位置位于門窗框架邊緣的中心處，且敲擊位置較為集中，使得門窗框架邊角處無法被敲擊到，以及對門窗框架拼裝時的限位效果較為一般，使其在拼裝的過程中容易發生偏移的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種門窗框架輔助拼裝結構，包括拼裝臺，所述拼裝臺的頂部固定連接有l(wèi)形支撐條，所述拼裝臺的表面分別開設有傳動槽和驅動槽，所述傳動槽的內部轉動連接有傳動柱，所述傳動柱的一端延伸至拼裝臺的外側并固定連接有搖把，所述傳動柱的表面螺紋連接有傳動塊，所述傳動塊的頂部固定連接有長條，所述長條遠離l形支撐條的一側固定連接有連接架，所述長條的表面開設有若干個敲擊口，且若干個敲擊口呈均勻排列，所述連接架的表面滑動連接有若干個滑柱，且若干個滑柱與若干個敲擊口呈一一對應關系，所述滑柱遠離敲擊橡膠塊的一端貫穿連接架并固定連接有拉環，所述滑柱靠近敲擊口的一端固定連接有敲擊橡膠塊，所述滑柱的表面固定連接有擠壓塊，所述滑柱的表面套設有彈簧，且彈簧位于擠壓塊與連接架之間，所述驅動槽的內部轉動連接有螺紋桿，所述螺紋桿的另一端延伸至拼裝臺的外側并固定連接有伺服電機，且伺服電機與拼裝臺固定連接，所述螺紋桿的表面螺紋連接有短條。

3、作為本實用新型優選的，所述拼裝臺的四角均固定連接有可調節伸縮支撐桿，所述可調節伸縮支撐桿的底部固定連接有制動件。

4、作為本實用新型優選的，所述擠壓塊的表面關于滑柱對稱固定連接有限位柱，且限位柱的另一端貫穿連接架并與其滑動連接。

5、作為本實用新型優選的，所述短條的中心處螺紋連接有絲桿，所述絲桿靠近l形支撐條的一側設置有微調條。

6、作為本實用新型優選的，所述微調條的表面關于絲桿對稱固定連接有限制柱，且限制柱貫穿短條并與其滑動連接。

7、作為本實用新型優選的，所述l形支撐條的表面固定連接有若干個三角形加強筋，且若干個三角形加強筋呈均勻排列并均與拼裝臺固定連接。

8、與現有技術相比，本實用新型的有益效果如下：

9、1、本實用新型通過拼裝臺和l形支撐條的配合，能夠?qū)㈤T窗框架一個棱角進行定位，然后利用驅動槽、螺紋桿、伺服電機、短條、傳動槽、傳動柱、搖把、傳動塊和長條的配合，能夠?qū)崿F(xiàn)對門窗框架的四邊進行夾緊定位，使門窗框架在拼裝的過程中不會發生偏移，然后利用敲擊口、滑柱、拉環、敲擊橡膠塊、擠壓塊和彈簧的配合，能夠根據使用需求對各個敲擊錘進行獨立控制，從而避免敲擊錘敲擊位置較為集中。

10、2、本實用新型通過可調節伸縮支撐桿和制動件的設置，能夠根據工作人員的使用需求進行調節拼裝臺的高度，從而便于工作人員進行使用。

技術特征：

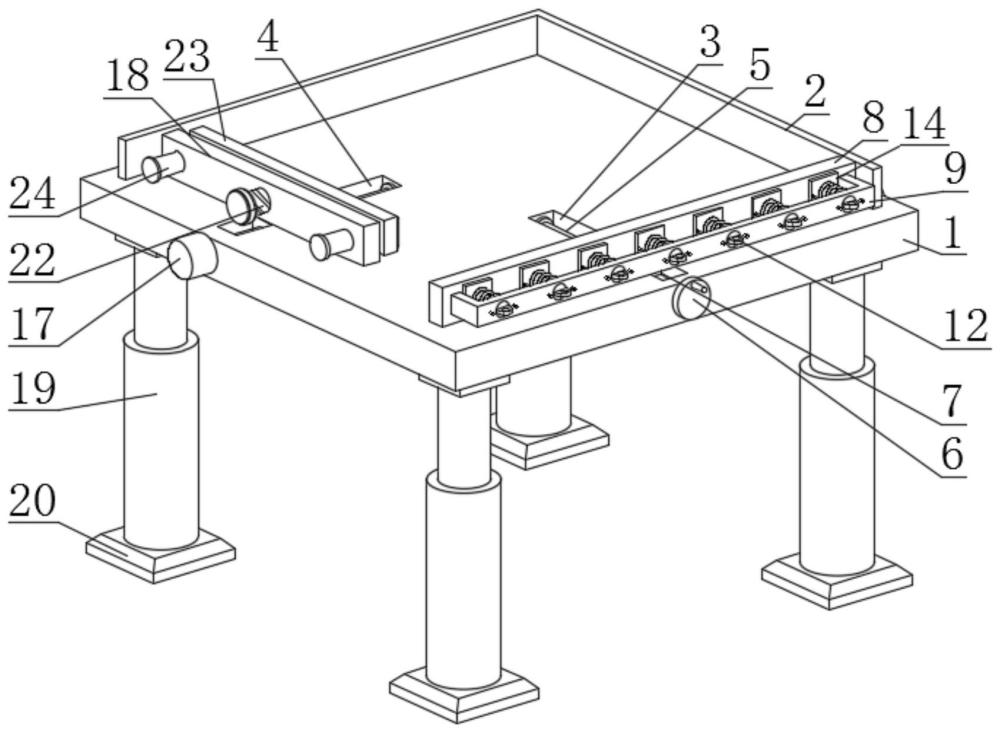

1.一種門窗框架輔助拼裝結構，包括拼裝臺(1)，其特征在于：所述拼裝臺(1)的頂部固定連接有l(wèi)形支撐條(2)，所述拼裝臺(1)的表面分別開設有傳動槽(3)和驅動槽(4)，所述傳動槽(3)的內部轉動連接有傳動柱(5)，所述傳動柱(5)的一端延伸至拼裝臺(1)的外側并固定連接有搖把(6)，所述傳動柱(5)的表面螺紋連接有傳動塊(7)，所述傳動塊(7)的頂部固定連接有長條(8)，所述長條(8)遠離l形支撐條(2)的一側固定連接有連接架(9)，所述長條(8)的表面開設有若干個敲擊口(10)，且若干個敲擊口(10)呈均勻排列，所述連接架(9)的表面滑動連接有若干個滑柱(11)，且若干個滑柱(11)與若干個敲擊口(10)呈一一對應關系，所述滑柱(11)遠離敲擊橡膠塊(13)的一端貫穿連接架(9)并固定連接有拉環(12)，所述滑柱(11)靠近敲擊口(10)的一端固定連接有敲擊橡膠塊(13)，所述滑柱(11)的表面固定連接有擠壓塊(14)，所述滑柱(11)的表面套設有彈簧(15)，且彈簧(15)位于擠壓塊(14)與連接架(9)之間，所述驅動槽(4)的內部轉動連接有螺紋桿(16)，所述螺紋桿(16)的另一端延伸至拼裝臺(1)的外側并固定連接有伺服電機(17)，且伺服電機(17)與拼裝臺(1)固定連接，所述螺紋桿(16)的表面螺紋連接有短條(18)。

2.根據權利要求1所述的一種門窗框架輔助拼裝結構，其特征在于：所述拼裝臺(1)的四角均固定連接有可調節伸縮支撐桿(19)，所述可調節伸縮支撐桿(19)的底部固定連接有制動件(20)。

3.根據權利要求1所述的一種門窗框架輔助拼裝結構，其特征在于：所述擠壓塊(14)的表面關于滑柱(11)對稱固定連接有限位柱(21)，且限位柱(21)的另一端貫穿連接架(9)并與其滑動連接。

4.根據權利要求1所述的一種門窗框架輔助拼裝結構，其特征在于：所述短條(18)的中心處螺紋連接有絲桿(22)，所述絲桿(22)靠近l形支撐條(2)的一側設置有微調條(23)。

5.根據權利要求4所述的一種門窗框架輔助拼裝結構，其特征在于：所述微調條(23)的表面關于絲桿(22)對稱固定連接有限制柱(24)，且限制柱(24)貫穿短條(18)并與其滑動連接。

6.根據權利要求1所述的一種門窗框架輔助拼裝結構，其特征在于：所述l形支撐條(2)的表面固定連接有若干個三角形加強筋(25)，且若干個三角形加強筋(25)呈均勻排列并均與拼裝臺(1)固定連接。

技術總結
本技術公開了一種門窗框架輔助拼裝結構，包括拼裝臺，所述拼裝臺的頂部固定連接有L形支撐條，所述拼裝臺的表面分別開設有傳動槽和驅動槽，所述傳動槽的內部轉動連接有傳動柱。本技術通過拼裝臺和L形支撐條的配合，能夠?qū)㈤T窗框架一個棱角進行定位，然后利用驅動槽、螺紋桿、伺服電機、短條、傳動槽、傳動柱、搖把、傳動塊和長條的配合，能夠?qū)崿F(xiàn)對門窗框架的四邊進行夾緊定位，使門窗框架在拼裝的過程中不會發生偏移，利用敲擊口、滑柱、拉環、敲擊橡膠塊、擠壓塊和彈簧的配合，能夠根據使用需求對各個敲擊錘進行獨立控制，從而避免敲擊錘敲擊位置較為集中。

技術研發人員：曾慶偉,曾繁匯
受保護的技術使用者：廣東騰鷹家居用品有限公司
技術研發日：20240403
技術公布日：2025/3/20
