本申請涉及升降裝置，尤其涉及一種具有存放功能的升降臺。

背景技術：

1、在進行例如客車骨架裝配時，需要用到裝配升降臺來對客車骨架的裝配起到輔助作用。然而，現有的裝配升降臺在使用時具有一定的不足，現有的裝配升降臺不具備對裝配所用到的工具進行分類存放的功能，通常都是工作人員攜帶一個工具箱然后在工具箱內部翻找所需的工具，比較麻煩，而且工具直接放置在裝配升降臺面上會占用升降臺面的面積，影響客車骨架的裝配。

2、專利cn218893434u公開了一種小型升降裝置，包括底座、升降臺和連接在升降臺頂端的操作箱，操作箱的頂端活動連接有升降箱，升降箱的一側活動連接有多個等距分布的收納抽屜，維修人員可以將維修所需要的工具存放在收納抽屜中。在該專利的方案中，雖然能夠利用收納抽屜對工具進行存放，但是設置有收納抽屜的升降箱通過操作箱設置在升降臺頂面上，這會占據升降臺面的面積，影響維修或裝配操作的進行。

3、基于此，現有技術仍有待改進。

技術實現思路

1、本申請所要解決的一個技術問題是：現有技術中的升降臺在提供存放功能時會造成升降臺面被占據而影響裝配操作。

2、為解決上述技術問題，本申請實施例提供一種升降臺，包括：底座；可相對于底座升降的升降臺面，升降臺面設有收納滑槽；承載板，承載板滑動設置于收納滑槽并可向后滑動至收回狀態以及向前滑動至拉出狀態，承載板的上表面開設有多個分類放置槽；其中，當處于收回狀態時，承載板收納于升降臺面內部；當處于拉出狀態時，承載板至少部分地位于升降臺面外部并使得分類放置槽露出。

3、在一些實施例中，升降臺面還設有限位槽，升降臺還包括與承載板的后部固定連接并滑動設置于限位槽的限位板，限位槽具有限制限位板向前移動極限的前端壁。

4、在一些實施例中，限位槽的數量為至少兩個，兩個限位槽分別設置于收納滑槽的兩側。

5、在一些實施例中，限位板的材質為可被磁性吸附材質，升降臺還包括設置于升降臺面內部并位于限位槽后側的磁性吸附部件。

6、在一些實施例中，升降臺還包括設置于升降臺面下側的容置腔體以及滑動設置于容置腔體并與承載板連接的支撐板，支撐板能夠跟隨承載板拉出以對承載板進行承托。

7、在一些實施例中，升降臺還包括設置于承載板前端的拉板，當承載板處于收回狀態時，拉板位于升降臺面外側。

8、在一些實施例中，升降臺還包括限位滑板，支撐板通過限位滑板滑動連接于容置腔體，支撐板從容置腔體的前側伸出，升降臺還包括連接拉板和支撐板并上下設置的連接板。

9、在一些實施例中，收納滑槽和承載板的數量均為兩個，兩個收納滑槽分別設置于升降臺面的相對兩側。

10、在一些實施例中，底座設有移動槽，升降臺還包括：設置于底座的絲桿、滑動設置于移動槽并與絲桿螺紋配合的移動塊、驅動絲桿旋轉的電機以及連接件，連接件的一端鉸接至升降臺面，另一端鉸接至移動塊，移動塊移動以驅使連接件帶動升降臺面升降。

11、在一些實施例中，多個分類放置槽排列為多排；和/或底座設有帶剎車功能的行走輪；和/或升降臺還包括支撐在底座和升降臺面之間的伸縮筒。

12、通過上述技術方案，本申請提供的升降臺將設有多個分類放置槽的承載板滑動設置于升降臺面的收納滑槽中，當承載板處于拉出狀態時，分類放置槽露出以便操作人員拿取或放置工具，并且多個分類放置槽可以提供分類存放的功能，便于操作人員快速找到工具，當承載板處于收回狀態時，承載板位于升降臺面內部從而不會占據升降臺面的操作面積，保證裝配操作順利進行。

技術特征：

1.一種升降臺(100)，其特征在于，包括：

2.根據權利要求1所述的升降臺(100)，其特征在于，所述升降臺面(20)還設有限位槽(24)，所述升降臺(100)還包括與所述承載板(30)的后部固定連接并滑動設置于所述限位槽(24)的限位板(40)，所述限位槽(24)具有限制所述限位板(40)向前移動極限的前端壁(25)。

3.根據權利要求2所述的升降臺(100)，其特征在于，所述限位槽(24)的數量為至少兩個，兩個所述限位槽(24)分別設置于所述收納滑槽(22)的兩側。

4.根據權利要求2所述的升降臺(100)，其特征在于，所述限位板(40)的材質為可被磁性吸附材質，所述升降臺(100)還包括設置于所述升降臺面(20)內部并位于所述限位槽(24)后側的磁性吸附部件(42)。

5.根據權利要求1所述的升降臺(100)，其特征在于，還包括設置于所述升降臺面(20)下側的容置腔體(50)以及滑動設置于所述容置腔體(50)并與所述承載板(30)連接的支撐板(52)，所述支撐板(52)能夠跟隨所述承載板(30)拉出以對所述承載板(30)進行承托。

6.根據權利要求5所述的升降臺(100)，其特征在于，還包括設置于所述承載板(30)前端的拉板(34)，當所述承載板(30)處于所述收回狀態時，所述拉板(34)位于所述升降臺面(20)外側。

7.根據權利要求6所述的升降臺(100)，其特征在于，還包括限位滑板(54)，所述支撐板(52)通過所述限位滑板(54)滑動連接于所述容置腔體(50)，所述支撐板(52)從所述容置腔體(50)的前側伸出，所述升降臺(100)還包括連接所述拉板(34)和所述支撐板(52)并上下設置的連接板(56)。

8.根據權利要求1所述的升降臺(100)，其特征在于，所述收納滑槽(22)和所述承載板(30)的數量均為兩個，兩個所述收納滑槽(22)分別設置于所述升降臺面(20)的相對兩側。

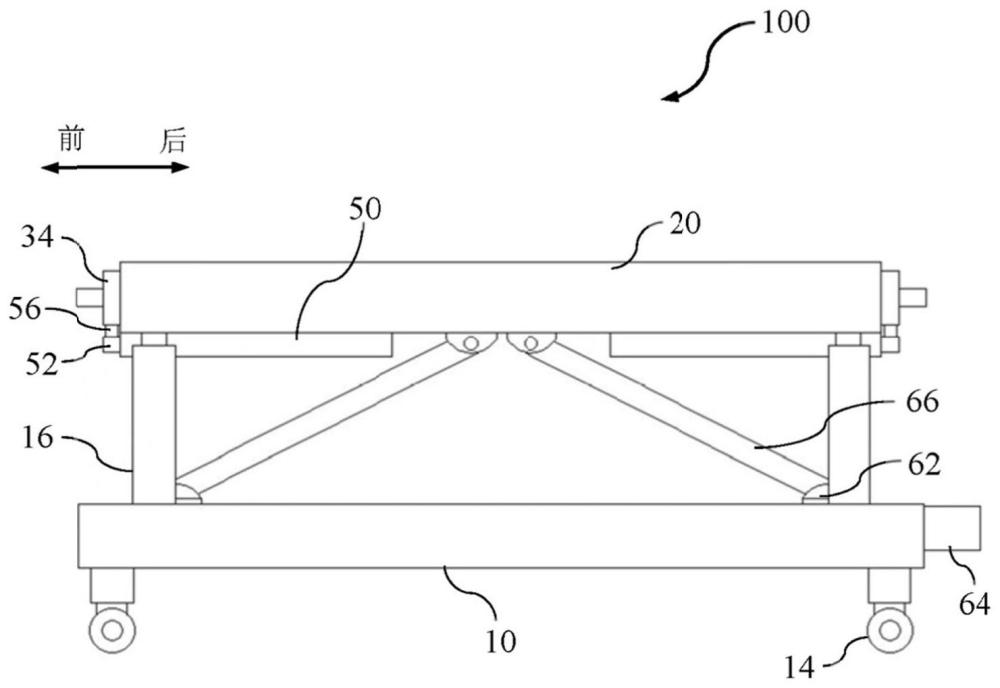

9.根據權利要求1所述的升降臺(100)，其特征在于，所述底座(10)設有移動槽(12)，所述升降臺(100)還包括：設置于所述底座(10)的絲桿(60)、滑動設置于所述移動槽(12)并與所述絲桿(60)螺紋配合的移動塊(62)、驅動所述絲桿(60)旋轉的電機(64)以及連接件(66)，所述連接件(66)的一端鉸接至所述升降臺面(20)，另一端鉸接至所述移動塊(62)，所述移動塊(62)移動以驅使所述連接件(66)帶動所述升降臺面(20)升降。

10.根據權利要求1所述的升降臺(100)，其特征在于，多個所述分類放置槽(32)排列為多排；和/或所述底座(10)設有帶剎車功能的行走輪(14)；和/或所述升降臺(100)還包括支撐在所述底座(10)和所述升降臺面(20)之間的伸縮筒(16)。

技術總結
本申請提供一種升降臺，包括：底座；可相對于底座升降的升降臺面，升降臺面設有收納滑槽；承載板，承載板滑動設置于收納滑槽并可向后滑動至收回狀態以及向前滑動至拉出狀態，承載板的上表面開設有多個分類放置槽；其中，當處于收回狀態時，承載板收納于升降臺面內部；當處于拉出狀態時，承載板至少部分地位于升降臺面外部并使得分類放置槽露出。本申請能夠提供分類存放的功能，便于操作人員快速找到工具，并且不會占據升降臺面的操作面積，保證裝配操作順利進行。

技術研發人員：徐艦,趙俊宇,韋明志
受保護的技術使用者：廣西申龍汽車制造有限公司
技術研發日：20240408
技術公布日：2025/4/28
