本技術涉及機油濾芯拆裝設備，更具體地說，涉及一種機油濾芯快速拆裝工具。

背景技術：

1、機動車發動機中都設有機油濾芯，機油濾芯起到過濾油路中雜質的作用，阻止雜質侵入發動機內部而造成機械故障，各種機油濾芯需要定期進行維修更換，拆卸時需要使用專用工具進行拆分。

2、現有公告號為cn213828779u，名稱為一種專用拆卸機油濾芯工具，過在上弧形夾板和下弧形夾板的中心處均開設有螺紋孔，螺紋孔內貫穿設有螺紋桿，螺紋桿位于上弧形夾板和下弧形夾板內的一端通過連接軸承一連接有弧形連接板，弧形連接板上對稱設有彈性伸縮桿，彈性伸縮桿頂部之間設有限位夾板，彈性伸縮桿包括連接筒，連接筒內開設有空腔，空腔內活動設有連接桿二，連接桿二位于空腔內的一端與空腔頂部的一端上均設有限位塊，限位塊之間連接有壓縮彈簧，空腔的內壁兩側均設有限位滑槽，連接桿二上設有限位滑塊，在使用時，將限位夾板移動到機油濾芯的兩側，旋轉螺紋桿，利用螺紋孔的作用，使弧形連接板相對夾緊移動，利用連接軸承一的作用，保證限位夾板不會產生旋轉，夾緊的同時，利用彈性伸縮桿內壓縮彈簧的作用，產生一個反作用力，進一步提高其夾緊的作用，這樣的裝置結構簡單，使用方便，可以有效的適應各種規格的機油濾芯，且固定后不易松動，方便更換取出。

3、但是上述夾緊機油濾芯時需要雙手按壓連接桿，但是當機油濾芯被旋松后，維修人員需要快速移開扳手和機油濾芯，同時在將承接油筒推送到機油口下方，用于承接機油，但是手動轉動扳手移動不及時，容易導致機油濺射在施工環境和維修人員的手上，造成環境污染，影響了機油濾芯拆裝便捷性。

技術實現思路

1、1.要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種機油濾芯快速拆裝工具，它克服了上述的技術缺陷。

3、2.技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種機油濾芯快速拆裝工具，包括支撐件、轉動件和夾持件，支撐件包括底框，底框的底面上固定有多個滾輪，且底框的頂面一側豎直固定有支框，支框的頂面一側豎直固定有承接殼筒，且承接殼筒的頂面開口設置，且承接殼筒的底部連通固定有回流管，底框的中部水平固定有支板，且支板上豎直固定有收集桶，回流管底端連通固定在收集桶的底部，且回流管上連通組裝有油泵，轉動件包括轉桿，轉桿豎直貫通承接殼筒的底部轉動連接在承接殼筒中，且轉桿的頂端豎直組裝有夾持件。

6、進一步的，承接殼筒的底部貫通轉動連接有密封軸承，且密封軸承中貫穿固定有轉桿。

7、進一步的，轉桿的頂端豎直固定有套框，且套框的外壁上側水平貫通插接有定位插桿，定位插桿外部水平套設有彈簧，且彈簧的兩端分別固定在定位插桿的端部和套框的外壁上。

8、進一步的，轉桿的底端水平固定有轉架，且轉桿的底端設置有把手，把手的另一端水平固定有轉筒，且轉筒轉動連接在轉架上。

9、進一步的，夾持件包括插桿，插桿豎直滑動插入套框中，且插桿的外側端面上沿豎直方向水平開設有定位孔，且定位孔與定位插桿限位插接。

10、進一步的，插桿的頂面上豎直固定有滑框，且滑框的兩側對稱水平滑動安裝有夾板。

11、進一步的，滑框的兩側均水平螺紋貫穿開設有調節螺桿，且調節螺桿的端部轉動連接在夾板上。

12、3.有益效果

13、相比于現有技術，本實用新型的優點在于：

14、使用中利用夾持件夾持機油濾芯的外壁，然后旋轉轉動件上的轉桿轉動，帶動夾持件夾持機油濾芯旋轉，將機油濾芯旋出機油排出口，機油在重力作用下從機油排出口向下流，向下流的機油被承接殼筒承接收集，然后啟動回流管上的油泵，帶動承接殼筒中收集的機油啟動油泵帶動進入收集桶中，完成了機油的收集，避免拆分機油濾芯時機油被承接，避免污染施工環境，避免手動轉動扳手移動不及時，容易導致機油濺射在施工環境和維修人員的手上，造成環境污染的問題，提高了機油濾芯拆裝便捷性。

技術特征：

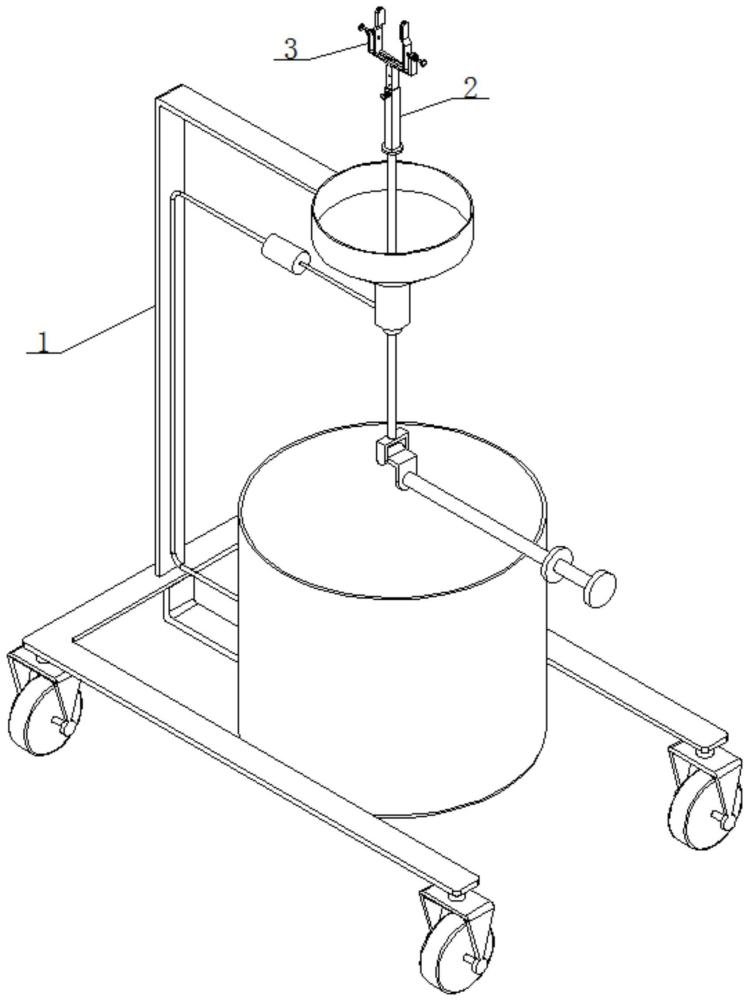

1.一種機油濾芯快速拆裝工具，其特征在于，包括支撐件(1)、轉動件(2)和夾持件(3)，所述支撐件(1)包括底框(11)，所述底框(11)的底面上固定有多個滾輪(111)，且底框(11)的頂面一側豎直固定有支框(12)，所述支框(12)的頂面一側豎直固定有承接殼筒(13)，且承接殼筒(13)的頂面開口設置，且承接殼筒(13)的底部連通固定有回流管(14)，所述底框(11)的中部水平固定有支板(15)，且支板(15)上豎直固定有收集桶(16)，所述回流管(14)底端連通固定在收集桶(16)的底部，且回流管(14)上連通組裝有油泵(141)，所述轉動件(2)包括轉桿(21)，所述轉桿(21)豎直貫通承接殼筒(13)的底部轉動連接在承接殼筒(13)中，且轉桿(21)的頂端豎直組裝有所述夾持件(3)。

2.根據權利要求1所述的一種機油濾芯快速拆裝工具，其特征在于：所述承接殼筒(13)的底部貫通轉動連接有密封軸承(131)，且密封軸承(131)中貫穿固定有轉桿(21)。

3.根據權利要求2所述的一種機油濾芯快速拆裝工具，其特征在于：所述轉桿(21)的頂端豎直固定有套框(22)，且套框(22)的外壁上側水平貫通插接有定位插桿(221)，所述定位插桿(221)外部水平套設有彈簧(222)，且彈簧(222)的兩端分別固定在定位插桿(221)的端部和套框(22)的外壁上。

4.根據權利要求2所述的一種機油濾芯快速拆裝工具，其特征在于：所述轉桿(21)的底端水平固定有轉架(211)，且轉桿(21)的底端設置有把手(23)，所述把手(23)的另一端水平固定有轉筒(231)，且轉筒(231)轉動連接在轉架(211)上。

5.根據權利要求3所述的一種機油濾芯快速拆裝工具，其特征在于：所述夾持件(3)包括插桿(31)，所述插桿(31)豎直滑動插入套框(22)中，且插桿(31)的外側端面上沿豎直方向水平開設有定位孔(311)，且定位孔(311)與定位插桿(221)限位插接。

6.根據權利要求5所述的一種機油濾芯快速拆裝工具，其特征在于：所述插桿(31)的頂面上豎直固定有滑框(32)，且滑框(32)的兩側對稱水平滑動安裝有夾板(33)。

7.根據權利要求6所述的一種機油濾芯快速拆裝工具，其特征在于：所述滑框(32)的兩側均水平螺紋貫穿開設有調節螺桿(34)，且調節螺桿(34)的端部轉動連接在夾板(33)上。

技術總結
本技術公開了一種機油濾芯快速拆裝工具，包括支撐件、轉動件和夾持件，支撐件包括底框，底框的底面上固定有多個滾輪，且底框的頂面一側豎直固定有支框，支框的頂面一側豎直固定有承接殼筒，且承接殼筒的頂面開口設置，且承接殼筒的底部連通固定有回流管，底框的中部水平固定有支板，且支板上豎直固定有收集桶，回流管底端連通固定在收集桶的底部，且回流管上連通組裝有油泵，轉動件包括轉桿，轉桿豎直貫通承接殼筒的底部轉動連接在承接殼筒中，且轉桿的頂端豎直組裝有夾持件，它克服了手動轉動扳手移動不及時，容易導致機油濺射在施工環境和維修人員的手上，造成環境污染，影響了機油濾芯拆裝便捷性的問題。

技術研發人員：周成國,陳慧敏,許如鑫
受保護的技術使用者：安徽恒超汽車部件有限公司
技術研發日：20240329
技術公布日：2025/4/28
