本技術屬于密封件生產設備，具體涉及一種橡膠密封件高效切片裝置。

背景技術：

1、橡膠密封件（rubber?seals）是密封裝置中的一類通用基礎元件，在泄漏和密封這一對矛盾中扮演十分重要的角色。在人類征服自然的過程中解決泄漏和密封問題。一直推動技術進步、防止和減少環境污染的重要途徑。橡膠密封件是密封技術中廣泛應用的一類橡膠制品。因?yàn)橄鹉z具有寶貴的彈性的高分子材料，較寬的溫度范圍，在不同介質中給予較小的應力就會產生較大的變形，這種變形可以提供接觸壓力，補償泄漏間隙，達到密封的目的。

2、在對密封件生產的過程中，需要對原料進行切片處理；在進行切片時，大多通過人工進行送料，使得原材料的送料的穩定性以及固定的穩定性較差，不僅影響切片的工作效率，而且使得切片的質量較差，影響密封件的質量。

技術實現思路

1、針對上述情況，為克服現有技術的缺陷，本實用新型提供了一種能夠穩定夾持送料的橡膠密封件高效切片裝置。

2、為實現上述目的，本實用新型采用以下技術方案：一種橡膠密封件高效切片裝置，包括箱體，箱體內設有一對輸送夾持結構，箱體上還設有與輸送夾持結構對應的切片結構；一對所述輸送夾持結構均包括與箱體固接的下機架，箱體上還滑動連接有與下機架對應的上機架，上機架和下機架上均設有輸送組件；所述上機架上滑動連接有滑桿，滑桿上固接有導向架，上機架上設有與導向架配合的頂簧，頂簧套設于滑桿上；所述導向架上轉動連接有上滾筒，下機架上轉動連接有與上滾筒配合的下滾筒。

3、進一步地，所述箱體上固接有夾持伸縮桿，夾持伸縮桿的伸縮端固接有頂板，頂板與上機架固接。

4、進一步地，所述箱體內固接有導向桿，上機架與導向桿滑動連接。

5、進一步地，所述下機架上固接有穩定塊，穩定塊套設于導向桿上。

6、進一步地，所述輸送組件包括分別與上機架、下機架固接的一對輸送電機，一對所述輸送電機的輸出端均固接有主動輥；所述上機架和下機架上均轉動連接有與主動輥對應的從動輥，主動輥和從動輥上套設有輸送帶。

7、進一步地，所述上機架和下機架上均固接有與輸送帶配合的內支撐板。

8、進一步地，所述切片結構包括與箱體固接的切片電機，切片電機設于一對所述輸送夾持結構之間，切片電機的輸出端固接有切片刀。

9、進一步地，所述箱體上設有與一對輸送夾持結構對應的進口，箱體上還設有與進口對應的出口，箱體上固接有與出口對應的收集箱。

10、進一步地，所述箱體上固接有支腿，支腿上固接有固定盤，固定盤上設有固定孔。

11、與現有技術相比，本實用新型的有益效果為：

12、本實用新型在使用時，通過輸送夾持結構對原料進行穩定夾持輸送，使原料勻速的向切片結構處運動，通過切片結構對原料進行切片處理，以提高本申請切片的穩定性。

技術特征：

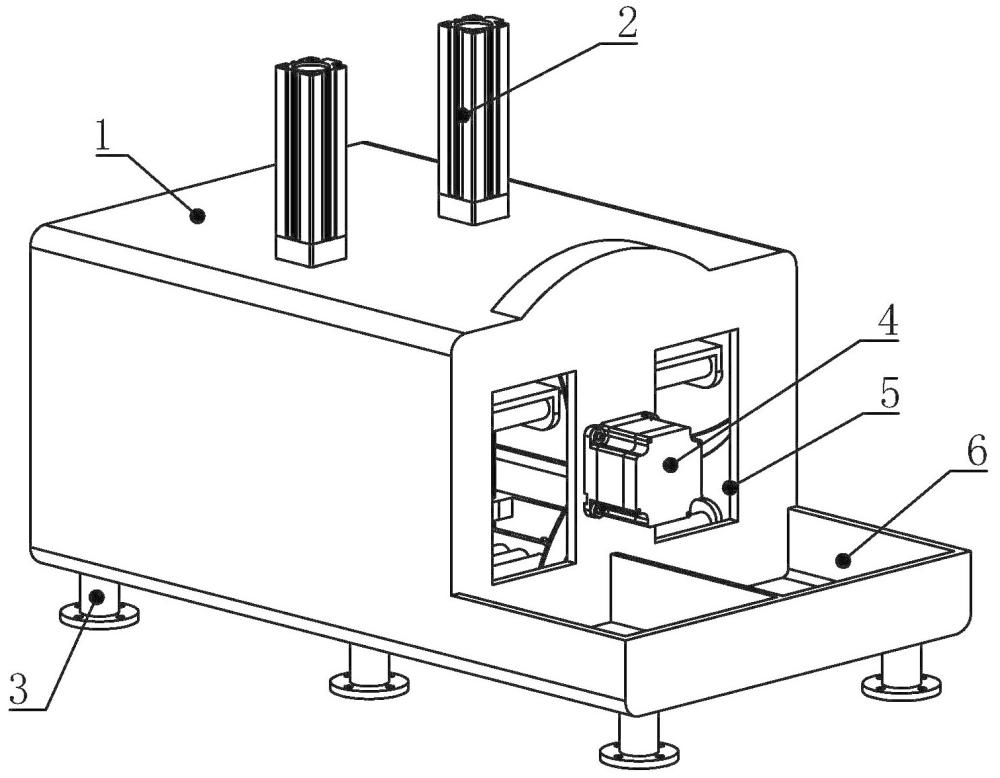

1.一種橡膠密封件高效切片裝置，其特征在于：包括箱體（1），箱體（1）內設有一對輸送夾持結構，箱體（1）上還設有與輸送夾持結構對應的切片結構；一對所述輸送夾持結構均包括與箱體（1）固接的下機架（18），箱體（1）上還滑動連接有與下機架（18）對應的上機架，上機架和下機架（18）上均設有輸送組件；所述上機架上滑動連接有滑桿（14），滑桿（14）上固接有導向架（17），上機架上設有與導向架（17）配合的頂簧（15），頂簧（15）套設于滑桿（14）上；所述導向架（17）上轉動連接有上滾筒（16），下機架（18）上轉動連接有與上滾筒（16）配合的下滾筒（10）。

2.如權利要求1所述的橡膠密封件高效切片裝置，其特征在于：所述箱體（1）上固接有夾持伸縮桿（2），夾持伸縮桿（2）的伸縮端固接有頂板（7），頂板（7）與上機架固接。

3.如權利要求2所述的橡膠密封件高效切片裝置，其特征在于：所述箱體（1）內固接有導向桿（8），上機架與導向桿（8）滑動連接。

4.如權利要求3所述的橡膠密封件高效切片裝置，其特征在于：所述下機架（18）上固接有穩定塊（12），穩定塊（12）套設于導向桿（8）上。

5.如權利要求1所述的橡膠密封件高效切片裝置，其特征在于：所述輸送組件包括分別與上機架、下機架（18）固接的一對輸送電機（19），一對所述輸送電機（19）的輸出端均固接有主動輥；所述上機架和下機架（18）上均轉動連接有與主動輥對應的從動輥，主動輥和從動輥上套設有輸送帶（9）。

6.如權利要求5所述的橡膠密封件高效切片裝置，其特征在于：所述上機架和下機架（18）上均固接有與輸送帶（9）配合的內支撐板（13）。

7.如權利要求1所述的橡膠密封件高效切片裝置，其特征在于：所述切片結構包括與箱體（1）固接的切片電機（4），切片電機（4）設于一對所述輸送夾持結構之間，切片電機（4）的輸出端固接有切片刀（11）。

8.如權利要求1所述的橡膠密封件高效切片裝置，其特征在于：所述箱體（1）上設有與一對輸送夾持結構對應的進口，箱體（1）上還設有與進口對應的出口（5），箱體（1）上固接有與出口（5）對應的收集箱（6）。

9.如權利要求1所述的橡膠密封件高效切片裝置，其特征在于：所述箱體（1）上固接有支腿（3），支腿（3）上固接有固定盤，固定盤上設有固定孔。

技術總結
本技術屬于密封件生產設備技術領域，具體涉及一種橡膠密封件高效切片裝置，包括箱體，箱體內設有一對輸送夾持結構，箱體上還設有與輸送夾持結構對應的切片結構；一對所述輸送夾持結構均包括與箱體固接的下機架，箱體上還滑動連接有與下機架對應的上機架，上機架和下機架上均設有輸送組件；所述上機架上滑動連接有滑桿，滑桿上固接有導向架，上機架上設有與導向架配合的頂簧，頂簧套設于滑桿上；所述導向架上轉動連接有上滾筒，下機架上轉動連接有與上滾筒配合的下滾筒；本技術提供了一種能夠穩定夾持送料的橡膠密封件高效切片裝置。

技術研發人員：張得友,程鵬奪
受保護的技術使用者：光山縣鴻泰電子有限公司
技術研發日：20240409
技術公布日：2025/4/28
