本技術涉及電動門導軌，特別涉及一種電動門導軌結構。

背景技術：

1、電動門，又名“電動伸縮門”或“電動折疊門”，就是通過電機驅動的各種門，電動門在我們的日常生活中起著決定性的作用，安全、美觀、方便、便捷，大大的提高我們的生活質量。在電動門進行運行時，受外界影響因素較多，地面的灰塵、雜物容易進入滑軌中，長時間使用導致滑軌中會積累較多的灰塵和雜物，影響電動門的正常使用，且導軌表面容易被腐蝕，加劇了滾珠組和導軌之間的摩擦力，使得電動門本體存在移動問題，不利于使用。

技術實現思路

1、本實用新型的目的，提供一種電動門導軌結構，能夠通過儲油腔、出油通道、儲油棉，從而使得滾珠組與導軌的配合面形成潤滑的油膜，減小摩擦損耗，進而降低導軌發生腐蝕的幾率，方便電動門本體的移動。

2、為實現上述目的，提供一種電動門導軌結構，包括：固定座，所述固定座的兩內側壁均開設有導軌，所述導軌的內部可滑動設置有滾珠組，兩組所述滾珠組之間設置有安裝座，所述安裝座上設置有電動門本體，所述安裝座的下表面開設有卡接槽，所述卡接槽的內部卡接有卡接塊，所述卡接塊的下端固定連接有安裝板，所述安裝板的下端固定連接有清掃刷，所述固定座的內部開設有多個出塵通道；

3、所述固定座的上表面對稱開設有多組儲油腔，所述儲油腔的底部開設有出油通道，所述出油通道的內部設置有儲油棉。

4、根據所述的一種電動門導軌結構，所述卡接槽的豎截面為“梯形”。

5、根據所述的一種電動門導軌結構，所述卡接塊的豎截面為“梯形”。

6、根據所述的一種電動門導軌結構，所述出塵通道貫通固定座的一側。

7、根據所述的一種電動門導軌結構，所述出油通道與導軌相通。

8、根據所述的一種電動門導軌結構，所述儲油腔的頂部設置有密封蓋。

9、本實用新型的目的在于，提供一種電動門導軌結構，主要創新點：

10、1、該一種電動門導軌結構，通過設置儲油腔、出油通道、儲油棉，從而使得滾珠組與導軌的配合面形成潤滑的油膜，減少摩擦損耗，進而降低導軌發生腐蝕的幾率，方便電動門本體的移動。

11、2、該一種電動門導軌結構，通過設置安裝板、清掃刷、出塵通道，方便將固定座內的灰塵掃除，通過設置卡接塊、卡接槽，方便將清掃刷進行更換。

12、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

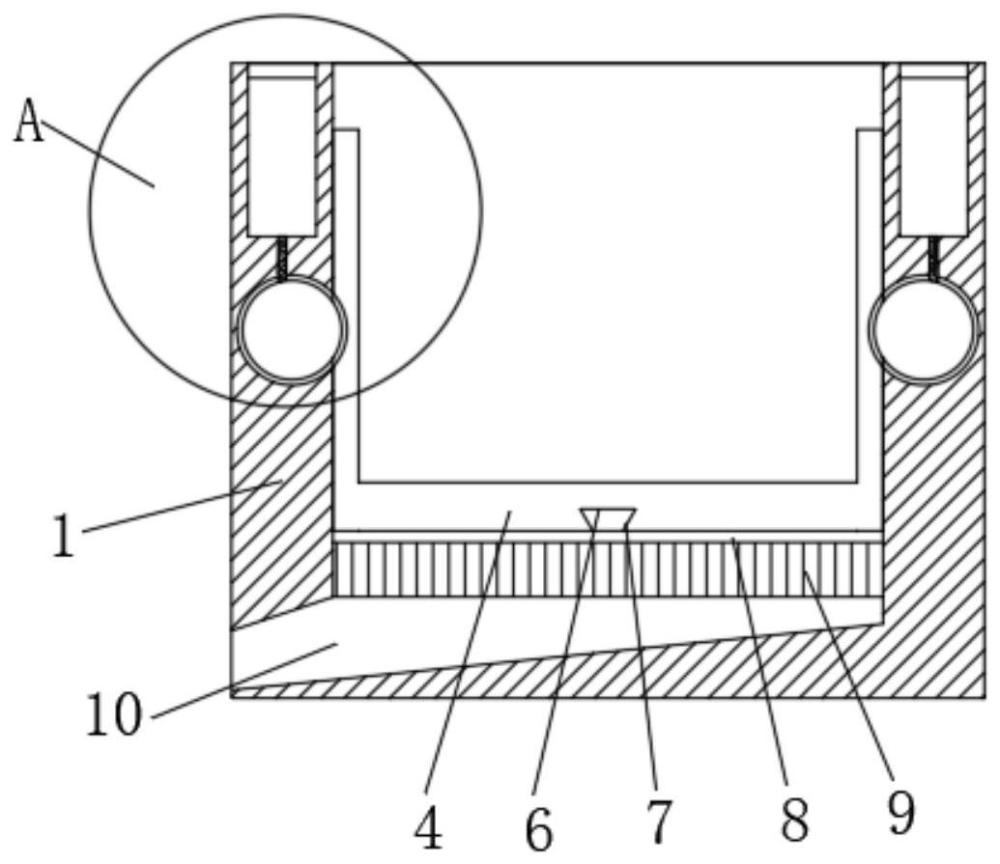

1.一種電動門導軌結構，其特征在于，包括：固定座（1），所述固定座（1）的兩內側壁均開設有導軌（2），所述導軌（2）的內部可滑動設置有滾珠組（3），兩組所述滾珠組（3）之間設置有安裝座（4），所述安裝座（4）上設置有電動門本體（5），所述安裝座（4）的下表面開設有卡接槽（6），所述卡接槽（6）的內部卡接有卡接塊（7），所述卡接塊（7）的下端固定連接有安裝板（8），所述安裝板（8）的下端固定連接有清掃刷（9），所述固定座（1）的內部開設有多個出塵通道（10）；

2.根據權利要求1所述的一種電動門導軌結構，其特征在于，所述卡接槽（6）的豎截面為“梯形”。

3.根據權利要求1所述的一種電動門導軌結構，其特征在于，所述卡接塊（7）的豎截面為“梯形”。

4.根據權利要求1所述的一種電動門導軌結構，其特征在于，所述出塵通道（10）貫通固定座（1）的一側。

5.根據權利要求1所述的一種電動門導軌結構，其特征在于，所述出油通道與導軌（2）相通。

6.根據權利要求1所述的一種電動門導軌結構，其特征在于，所述儲油腔（11）的頂部設置有密封蓋（12）。

技術總結
本技術公開了一種電動門導軌結構，包括固定座，所述固定座的兩內側壁均開設有導軌，所述導軌的內部可滑動設置有滾珠組，兩組所述滾珠組之間設置有安裝座，所述安裝座上設置有電動門本體，所述安裝座的下表面開設有卡接槽，所述卡接槽的內部卡接有卡接塊，所述卡接塊的下端固定連接有安裝板，所述安裝板的下端固定連接有清掃刷，所述固定座的內部開設有多個出塵通道，所述固定座的上表面對稱開設有多組儲油腔，所述儲油腔的底部開設有出油通道，所述出油通道的內部設置有儲油棉。通過設置儲油腔、出油通道、儲油棉，從而使得滾珠組與導軌的配合面形成潤滑的油膜，減少摩擦損耗，進而降低導軌發生腐蝕的幾率，方便電動門本體的移動。

技術研發人員：夏永滿
受保護的技術使用者：天津華盾電動門窗有限公司
技術研發日：20240415
技術公布日：2025/4/28
