本技術涉及艾條制作領域,特別是一種艾條切割裝置。
背景技術:
1、一般艾條生產企業生產出的艾條為長筒狀,而用于艾灸的艾灸器需要的艾條比較短,使用的時候需要將艾條截斷,而現有的方式主要為人工截斷的方式,即工人使用刀具按照經驗進行切割截斷,不僅截的長短不一,不適合艾灸器的使用,而且切割的效率低下。
技術實現思路
1、本實用新型的主要目的是克服現有技術的缺點,提供一種通過隔板圍成的艾條放置槽放置艾條,并通過推料機構和切刀配合完成艾條的切割,實現同時切割多根艾條,且切割的長短相同的艾條切割裝置。
2、本實用新型采用如下技術方案:

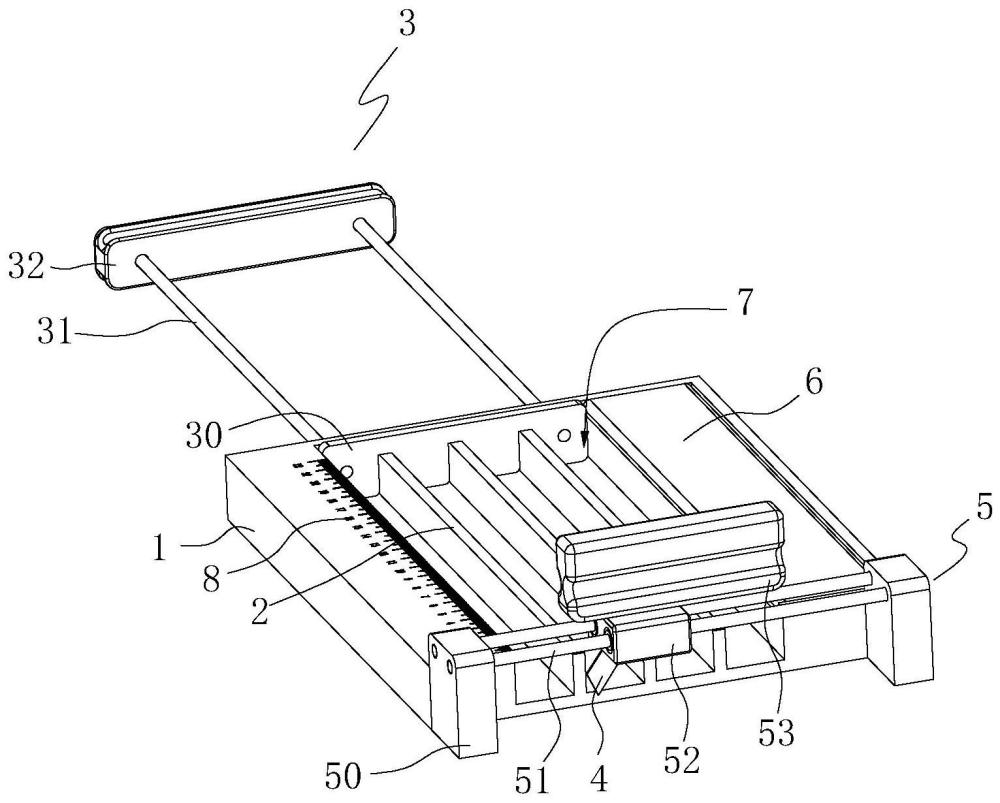

3、一種艾條切割裝置,包括殼體、多個隔板、推料機構、切刀和切割機構,多個所述隔板平行間隔設置在所述殼體內,兩所述相鄰的隔板或所述殼體的側壁與相鄰隔板圍成艾條放置槽,多個所述隔板圍成多個所述艾條放置槽,所述殼體的一側形成有切刀口,所述推料機構設置在遠離所述切刀口一側,且所述推料機構可沿著所述艾條放置槽向所述切刀口一側移動,所述切刀可活動設置在所述切刀口一側,所述切割機構連接并驅動切刀活動,所述殼體的側壁上形成有刻度線。
4、進一步地,所述推料機構包括推板、連桿和操作板,所述推板設置在所述殼體內,且所述推板可沿著所述艾條放置槽移動,所述殼體遠離所述切刀口的一側開設有第一通孔,所述連桿一端連接操作板,另一端穿過第一通孔連接所述推板。
5、進一步地,所述推板上開設有多個滑動槽,多個所述滑動槽與所述隔板一一對應。
6、進一步地,所述推料機構包括兩連桿,兩所述連桿平行間隔布置。
7、進一步地,所述操作板上開設有兩所述拉扯槽,兩所述拉扯槽分別設置在所述操作板的頂面和底面上,且兩所述拉扯槽對稱設置。
8、進一步地,所述切割機構包括兩支撐座、導向桿和滑塊,兩所述支撐座平行間隔布置在所述切刀口的兩側,所述導向桿設置在兩支撐座之間,所述滑塊上開設有導向孔,所述滑塊通過所述導向孔可滑動設置在所述導向桿上,所述切刀設置在所述滑塊下方。
9、進一步地,所述切割機構包括有兩所述導向桿,兩所述導向桿平行間隔布置,所述滑塊上相應地開設有兩所述導向孔,所述滑塊通過兩所述導向孔可滑動設置在所述導向桿上。
10、進一步地,所述切割機構還包括切割把手,所述切割把手設置在所述滑塊的上方所述切割把手上設有兩凹槽,兩所述凹槽對稱設置,使所述切割把手上形成有握持部。
11、進一步地,所述殼體上還設置有配件倉,所述配件倉設置在所述殼體遠離所述刻度線的一側。
12、進一步地,所述配件倉上設置有可在打開位置和關閉位置轉動的倉蓋。
13、由上述對本實用新型的描述可知,與現有技術相比,本實用新型的有益效果是:
14、第一、通過多個隔板圍成的多個艾條放置槽放置艾條,推料機構推動艾條移動使艾條部分延伸出切刀口,通過切刀對艾條進行切割,并通過殼體側壁上的刻度進行測量,確保艾條的切割長度,且可同時切割多根艾條,提高切割效率。
15、第二、通過操作板推動推板,并通過穿過殼體的導向桿導向,可以使推板穩定推動艾條放置槽放置的艾條,操作板上開設有拉扯槽,方便使用者推拉推板。
16、第三、采用滑塊和導向桿配合的切割機構驅動切刀的移動,切刀沿著切刀口橫向滑動,使用者通過切割握把進行操作,操作時使用者的手部遠離切刀,且滑動控制切刀,可以在切割過程中有效保護使用者,提高裝置的安全性,且切割簡單便捷。
17、第四、殼體上設置有配件倉和倉蓋,可以用于存放待切割的艾條,也可以在不使用時存放各個機構的配將,防止配件丟失而導致裝置無法使用。
1.一種艾條切割裝置,其特征在于:包括殼體、多個隔板、推料機構、切刀和切割機構,多個所述隔板平行間隔設置在所述殼體內,兩所述相鄰的隔板或所述殼體的側壁與相鄰隔板圍成艾條放置槽,多個所述隔板圍成多個所述艾條放置槽,所述殼體的一側形成有切刀口,所述推料機構設置在遠離所述切刀口一側,且所述推料機構可沿著所述艾條放置槽向所述切刀口一側移動,所述切刀可活動設置在所述切刀口一側,所述切割機構連接并驅動切刀活動,所述殼體的側壁上形成有刻度線。
2.根據權利要求1所述的一種艾條切割裝置,其特征在于:所述推料機構包括推板、連桿和操作板,所述推板設置在所述殼體內,且所述推板可沿著所述艾條放置槽移動,所述殼體遠離所述切刀口的一側開設有第一通孔,所述連桿一端連接操作板,另一端穿過第一通孔連接所述推板。
3.根據權利要求2所述的一種艾條切割裝置,其特征在于:所述推板上開設有多個滑動槽,多個所述滑動槽與所述隔板一一對應。
4.根據權利要求2所述的一種艾條切割裝置,其特征在于:所述推料機構包括兩連桿,兩所述連桿平行間隔布置。
5.根據權利要求2所述的一種艾條切割裝置,其特征在于:所述操作板上開設有兩個拉扯槽,兩所述拉扯槽分別設置在所述操作板的頂面和底面上,且兩所述拉扯槽對稱設置。
6.根據權利要求1所述的一種艾條切割裝置,其特征在于:所述切割機構包括兩支撐座、導向桿和滑塊,兩所述支撐座平行間隔布置在所述切刀口的兩側,所述導向桿設置在兩支撐座之間,所述滑塊上開設有導向孔,所述滑塊通過所述導向孔可滑動設置在所述導向桿上,所述切刀設置在所述滑塊下方。
7.根據權利要求6所述的一種艾條切割裝置,其特征在于:所述切割機構包括有兩所述導向桿,兩所述導向桿平行間隔布置,所述滑塊上相應地開設有兩所述導向孔,所述滑塊通過兩所述導向孔可滑動設置在所述導向桿上。
8.根據權利要求6所述的一種艾條切割裝置,其特征在于:所述切割機構還包括切割把手,所述切割把手設置在所述滑塊的上方所述切割把手上設有兩凹槽,兩所述凹槽對稱設置,使所述切割把手上形成有握持部。
9.根據權利要求1所述的一種艾條切割裝置,其特征在于:所述殼體上還設置有配件倉,所述配件倉設置在所述殼體遠離所述刻度線的一側。
10.根據權利要求9所述的一種艾條切割裝置,其特征在于:所述配件倉上設置有可在打開位置和關閉位置轉動的倉蓋。
