本技術公開的一種手動旋轉分度虎鉗屬于虎鉗領域，尤其涉及一種分度虎鉗！

背景技術：

1、虎鉗是生產中最常用的夾具，特別是機械加工中必備的通用夾具，現有能改變角度的虎鉗存在很多問題，如萬能角度鉗在多個角度間切換困難效率低，如旋轉虎鉗不能在任意角度間快速切換，只能在幾個固定角度間切換，制約生產節奏。

2、本實用新型為了克服現有技術的不足，公開一種手動旋轉分度虎鉗，采用多個齒輪齒爪組合來分度，其分度準確、速度快、可實現在多個任意角度間快速切換，節約時間提高效率。

技術實現思路

1、本實用新型的技術解決方案是：1一種手動旋轉分度虎鉗，包括鉗體總成、底座、軸座、齒輪箱，其特征在于：所述鉗體一端設置有長軸，所述鉗體另一端設置有短軸，所述長軸設置有軸承，所述軸承安裝在齒輪箱上，所述長軸設置有齒輪，所述齒輪箱內部設置有鉸鏈座，所述鉸鏈座連接有能與齒輪嚙合的長臂齒爪，所述齒輪兩邊設置有支撐板，所述支撐板連接短連桿，所述短連桿連接能與齒輪嚙合的活動齒爪。

2、優選的，所述活動齒爪連接長連桿，所述長連桿連接彎頭搖臂，所述彎頭搖臂一端連接搖臂座，另一端連接下小連桿，所述下小連桿分別連接左快速鎖緊手柄右快速鎖緊手柄，所述左快速鎖緊手柄右快速鎖緊手柄連接下鉸鏈座。

3、優選的，所述彎頭搖臂設置有下調節螺絲。

4、優選的，所述長臂齒爪連接彎頭連桿，所述彎頭連桿連接搖臂，所述搖臂連接快速鎖緊手柄，所述快速鎖緊手柄連接上小連桿，所述上小連桿連接上鉸鏈座，所述上鉸鏈座設置有上調節螺絲。

5、優選的，所述齒輪箱內部設置有軸承座。

6、優選的，所述齒輪之間設置有隔圈。

7、優選的，所述長軸設置有鍵槽，所述長軸上設置有螺紋用于安裝鎖緊螺母。優選的，所述長軸連接有手柄軸，所述手柄軸設置有多個活動手柄。優選的，所述齒輪箱上設置有支架，所述支架一端設置第一可轉卡圈，所述支架另一端設置可拆換卡圈。

8、優選的，所述齒輪箱設置有端蓋，所述端蓋設置有第二可轉卡圈，所述端蓋設置有止動螺絲。

9、優選的，所述支撐板之間設置有轉軸，所述轉軸設置有螺絲孔，螺絲孔設置有支撐螺絲，所述支撐螺絲與上鉸鏈座連接，所述上鉸鏈座安裝在齒輪箱上。

10、本實用新型與現有技術相比具有如下優點：由于在齒輪箱內有齒輪齒爪裝置，長臂齒爪可實現固定角度分度，活動齒爪能轉動來實現任意分度。故本裝置具有任意分度功能，準確可靠，通用性好，結構簡單，成本低。

技術特征：

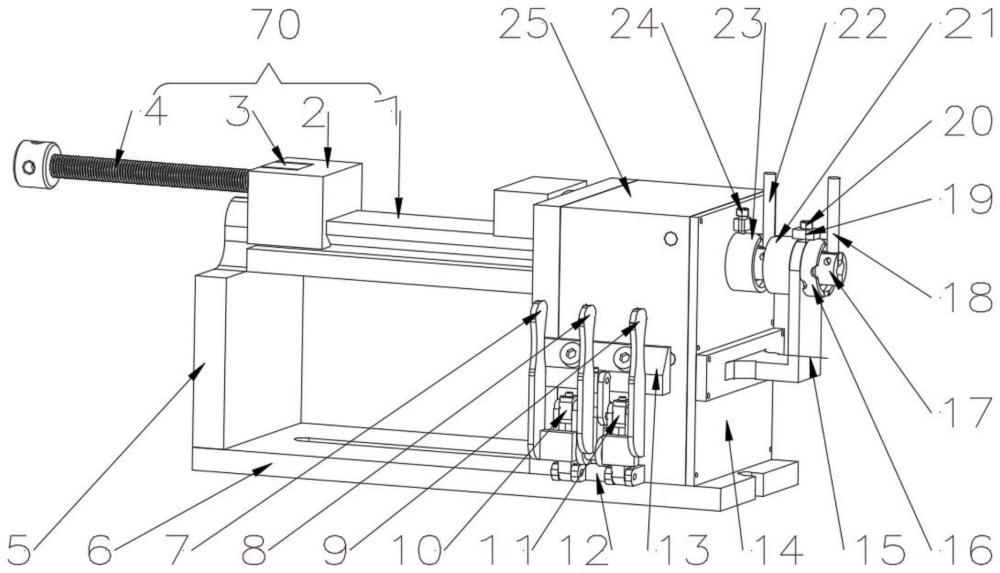

1.一種手動旋轉分度虎鉗，包括鉗體總成(70)、底座(6)、軸座(5)、齒輪箱(25)，其特征在于：所述鉗體(1)一端設置有長軸(34)，所述鉗體(1)另一端設置有短軸(61)，所述長軸(34)設置有軸承(38)，所述軸承(38)安裝在齒輪箱(25)上，所述長軸(34)設置有齒輪(71)，所述齒輪箱(25)內部設置有鉸鏈座(29)，所述鉸鏈座(29)連接有能與齒輪嚙合的長臂齒爪(75)，所述齒輪(71)兩邊設置有支撐板(77)，所述支撐板(77)連接短連桿(78)，所述短連桿(78)連接能與齒輪嚙合的活動齒爪(76)。

2.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述活動齒爪(76)連接長連桿(74)，所述長連桿(74)連接彎頭搖臂(73)。

3.根據權利要求2所述的一種手動旋轉分度虎鉗，其特征在于：所述彎頭搖臂(73)一端連接搖臂座(28)，另一端連接下小連桿(47)。

4.根據權利要求3所述的一種手動旋轉分度虎鉗，其特征在于：所述下小連桿(47)連接左快速鎖緊手柄(7)、右快速鎖緊手柄(9)。

5.根據權利要求4所述的一種手動旋轉分度虎鉗，其特征在于：所述左快速鎖緊手柄(7)、右快速鎖緊手柄(9)連接下鉸鏈座(12)。

6.根據權利要求2所述的一種手動旋轉分度虎鉗，其特征在于：所述彎頭搖臂(73)設置有下調節螺絲(68)。

7.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述長臂齒爪(75)連接彎頭連桿(51)。

8.根據權利要求7所述的一種手動旋轉分度虎鉗，其特征在于：所述彎頭連桿(51)連接搖臂(26)。

9.根據權利要求8所述的一種手動旋轉分度虎鉗，其特征在于：所述搖臂(26)連接快速鎖緊手柄(8)。

10.根據權利要求9所述的一種手動旋轉分度虎鉗，其特征在于：所述快速鎖緊手柄(8)連接上小連桿(46)。

11.根據權利要求10所述的一種手動旋轉分度虎鉗，其特征在于：所述上小連桿(46)連接上鉸鏈座(13)。

12.根據權利要求11所述的一種手動旋轉分度虎鉗，其特征在于：所述上鉸鏈座(13)設置有上調節螺絲(69)。

13.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述齒輪箱(25)內部設置有軸承座(31)。

14.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述齒輪(71)之間設置有隔圈(59)。

15.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述長軸(34)設置有鍵槽，所述長軸(34)上設置有螺紋用于安裝鎖緊螺母(33)。

16.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述長軸連接有手柄軸(17)。

17.根據權利要求16所述的一種手動旋轉分度虎鉗，其特征在于：所述手柄軸(17)設置有多個活動手柄(18)。

18.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述齒輪箱(25)上設置有支架(15)，所述支架一端設置第一可轉卡圈(21)，所述支架另一端設置可拆換卡圈(16)。

19.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述齒輪箱設置有端蓋(14)，所述端蓋設置有第二可轉卡圈(23)，所述端蓋設置有止動螺絲(24)。

20.根據權利要求1所述的一種手動旋轉分度虎鉗，其特征在于：所述支撐板(77)之間設置有轉軸(80)。

21.根據權利要求20所述的一種手動旋轉分度虎鉗，其特征在于：所述轉軸(80)設置有螺絲孔，螺絲孔設置有支撐螺絲(79)。

22.根據權利要求21所述的一種手動旋轉分度虎鉗，其特征在于：所述支撐螺絲(79)與上鉸鏈座(13)連接，所述上鉸鏈座安裝在齒輪箱(25)上。

技術總結
本技術公開的一種手動旋轉分度虎鉗屬于虎鉗領域，解決了其它分度虎鉗多個角度間切換困難效率低以及不能在任意角度間快速切換的問題。包括鉗體總成、底座、軸座、齒輪箱，所述鉗體一端設置有長軸，所述鉗體另一端設置有短軸，所述長軸設置有軸承，所述軸承安裝在齒輪箱上，所述長軸設置有齒輪，所述齒輪箱內部設置有鉸鏈座，所述鉸鏈座連接有能與齒輪嚙合的長臂齒爪，所述齒輪兩邊設置有支撐板，所述支撐板連接短連桿，所述短連桿連接能與齒輪嚙合的活動齒爪。本裝置具有任意分度功能，準確可靠，通用性好，結構簡單，成本低。
