本技術涉及生物質燃料生產設備領域，尤其涉及生物質燃料棒批量自動切斷設備。

背景技術：

1、中國是經濟高速發展的人口大國，面臨著經濟增長和環境保護的雙重壓力，中國80％人口生活在農村，秸稈和薪柴等生物質能是農村的主要生活燃料，盡管煤炭等商品能源在農村的使用迅速增加，但生物質能仍占有重要地位，發展生物質能技術，對中國的能源結構和環境改善具有特殊意義。生物質燃料由秸稈、稻草、稻殼、花生殼、玉米芯、油茶殼、棉籽殼等以及“三剩物”經過加工產生的塊狀環保新能源，通過將農林廢物作為原材料，經過粉碎、混合、擠壓、烘干等工藝，制成各種形狀，其中，生物質燃燒棒就是其中一種。

2、目前，生物質燃燒棒從設備中擠壓成型后，需要專門的切斷設備對生物質燃料棒進行切斷作業。然而現有的燃料棒在切斷過程中需要根據實際的加工長度需求對切斷長度進行調整，且擠壓成型的燃料棒整體還并未完全干燥，影響后續的燃燒，且在切斷時容易使得斷口不平整。基于此，有必要設計一種對生物質燃料棒的切斷長度進行便攜調整的結構以及對出料的燃料棒進行烘干的切斷設備來滿足實際生產的需求。

技術實現思路

1、本實用新型通過設計了生物質燃料棒批量自動切斷設備，進而解決背景技術中提出的技術問題，并提出如下技術方案：

2、生物質燃料棒批量自動切斷設備，包括出料板以及對接于出料板末端位置上方的切斷刀具，所述出料板上端面均勻設置有多組出料槽，所述出料板上方固定連接有弧形罩，而出料板底部固定連接有加熱箱，所述出料板底部以及弧形罩外側均固定連接有相互連通的連接管，且連接管連通對接于加熱箱內腔，所述出料槽以及弧形罩的內壁均設置有連通連接管的出氣孔，所述出料板末端位置的外側活動設置有擋板，所述出料板以及擋板的外側固定連接有安裝塊，且相對的安裝塊之間通過調節機構連接。

3、優選的，所述出料板底部外側固定連接有安裝板，且安裝板通過緊固件可拆卸固定連接于外部結構，所述安裝板外側還設置有開關面板。

4、優選的，所述加熱箱內腔設置有加熱絲、抽氣扇，且加熱箱外側設置有對接于加熱絲的進氣口，且進氣口設置有過濾嘴，所述抽氣扇進氣端對接于加熱絲，而抽氣扇出氣端對接于連接管。

5、優選的，所述弧形罩上端固定連接有安裝架，且安裝架上端固定連接有驅動切斷刀具上下活動的電動推桿。

6、優選的，所述調節機構包括活動桿、固定桿，活動桿固定連接于擋板外側的安裝塊，固定桿固定連接于出料板外側的安裝塊，且活動桿活動插接于固定桿外側端。

7、優選的，所述活動桿外側均勻設置有多組定位孔以及與定位孔一一對應的標注欄，而固定桿外側螺紋貫穿插接有對接于活動桿外側定位孔的螺紋銷。

8、與現有技術相比，本實用新型的有益效果為：

9、本實用新型通過在出料板的外側活動設置有擋板，并設置切斷刀具對接于出料板末端位置，進而出料板末端位置與擋板之間的距離即可視作燃料棒的加工長度；基于此，本實用新型通過出料板外側的調節機構活動伸縮進而調整擋板與出料板末端的距離，配合定位結構快速定位實現對燃料棒的加工長度調整，操作非常的簡單；另外，本裝置在出料板外側配置加熱箱可抽取空氣并加熱，通過在弧形罩以及出料槽內壁均勻設置有出氣孔配合連接管連通加熱箱，進而可對出料的燃料棒表面進行相對全面的吹氣烘干操作，保證后續燃燒充分以及切斷時端口平整，具有明顯的實用效果提升。

技術特征：

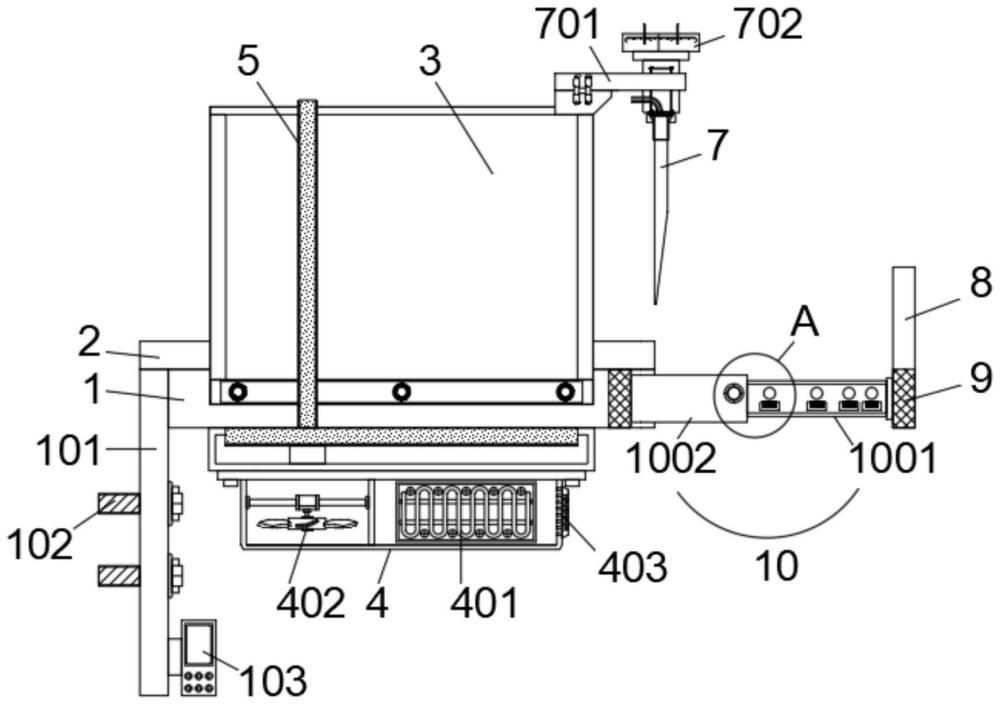

1.生物質燃料棒批量自動切斷設備，包括出料板(1)以及對接于出料板(1)末端位置上方的切斷刀具(7)，其特征在于，所述出料板(1)上端面均勻設置有多組出料槽(2)，所述出料板(1)上方固定連接有弧形罩(3)，而出料板(1)底部固定連接有加熱箱(4)，所述出料板(1)底部以及弧形罩(3)外側均固定連接有相互連通的連接管(5)，且連接管(5)連通對接于加熱箱(4)內腔，所述出料槽(2)以及弧形罩(3)的內壁均設置有連通連接管(5)的出氣孔(6)，所述出料板(1)末端位置的外側活動設置有擋板(8)，所述出料板(1)以及擋板(8)的外側固定連接有安裝塊(9)，且相對的安裝塊(9)之間通過調節機構(10)連接。

2.根據權利要求1所述的生物質燃料棒批量自動切斷設備，其特征在于，所述出料板(1)底部外側固定連接有安裝板(101)，且安裝板(101)通過緊固件(102)可拆卸固定連接于外部結構，所述安裝板(101)外側還設置有開關面板(103)。

3.根據權利要求2所述的生物質燃料棒批量自動切斷設備，其特征在于，所述加熱箱(4)內腔設置有加熱絲(401)、抽氣扇(402)，且加熱箱(4)外側設置有對接于加熱絲(401)的進氣口，且進氣口設置有過濾嘴(403)，所述抽氣扇(402)進氣端對接于加熱絲(401)，而抽氣扇(402)出氣端對接于連接管(5)。

4.根據權利要求3所述的生物質燃料棒批量自動切斷設備，其特征在于，所述弧形罩(3)上端固定連接有安裝架(701)，且安裝架(701)上端固定連接有驅動切斷刀具(7)上下活動的電動推桿(702)。

5.根據權利要求4所述的生物質燃料棒批量自動切斷設備，其特征在于，所述調節機構(10)包括活動桿(1001)、固定桿(1002)，活動桿(1001)固定連接于擋板(8)外側的安裝塊(9)，固定桿(1002)固定連接于出料板(1)外側的安裝塊(9)，且活動桿(1001)活動插接于固定桿(1002)外側端。

6.根據權利要求5所述的生物質燃料棒批量自動切斷設備，其特征在于，所述活動桿(1001)外側均勻設置有多組定位孔(1003)以及與定位孔(1003)一一對應的標注欄(1004)，而固定桿(1002)外側螺紋貫穿插接有對接于活動桿(1001)外側定位孔(1003)的螺紋銷(1005)。

技術總結
本技術公開了生物質燃料棒批量自動切斷設備，包括出料板以及對接于出料板末端位置上方的切斷刀具，出料板上端面均勻設置有多組出料槽，出料板上方固定連接有弧形罩，而出料板底部固定連接有加熱箱，出料板底部以及弧形罩外側均固定連接有相互連通的連接管，且連接管連通對接于加熱箱內腔，出料槽以及弧形罩的內壁均設置有連通連接管的出氣孔，出料板末端位置的外側活動設置有擋板，出料板以及擋板的外側固定連接有安裝塊，且相對的安裝塊之間通過調節機構連接。本技術可便攜對燃料棒的加工長度進行實時調整調整，且操作非常的簡單，并且還可對出料的燃料棒表面進行相對全面的吹氣烘干操作，保證后續燃燒充分以及切斷時端口平整。

技術研發人員：王廣才,劉峰,胡述彬
受保護的技術使用者：山東國元生物質科技有限公司
技術研發日：20240411
技術公布日：2025/4/28
