本技術涉及礦采，尤其涉及多功能自移式皮帶機材料架。

背景技術：

1、目前煤礦綜掘工作面通過使用綜掘機+自移機尾+皮帶機進行連續快速掘進作業，該種作業方式具有單進效率高的優點，但掘進期間使用的支護材料仍然采用人工運輸至迎頭的方式，材料堆距離迎頭距離遠時，人工運輸距離長，工人勞動強度大，施工效率低；若使用單獨的移動裝載設備還需要使用到單獨的驅動機構，會提高成本。因此，本實用新型提出多功能自移式皮帶機材料架，以解決現有技術中的不足之處。

技術實現思路

1、針對上述問題，本實用新型的目的在于提供多功能自移式皮帶機材料架，本實用新型的材料架通過連接桿一端固定桿上固定孔內的固定螺栓與自移機尾連接，使得整個材料架能夠跟隨自移機尾進行移動，無需額外的驅動結構來驅動材料架進行移動，有效節約了資源，且連接在自移機尾上的材料架更加方便拿取材料，使用便捷性能夠有效提升。

2、為實現上述目的，本實用新型提供如下技術方案：

3、多功能自移式皮帶機材料架，包括外框架、中間層架、連接桿和限位機構，所述外框架底部四角處設有支桿，所述支桿下方設有滑靴，所述外框架內部設置中間層架，所述中間層架下方的外框架內部形成第一材料放置區，所述中間層架上方的外框架內部形成第二材料放置區，所述外框架一側下方對稱設有連接桿，所述連接桿傾斜設置，所述連接桿一端水平設有固定桿，所述固定桿上設有固定孔，所述固定孔內設有固定螺栓，所述固定桿通過固定螺栓與自移機尾連接，所述第二材料放置區內部的外框架上對稱設有調節桿，所述調節桿上對稱且活動連接有限位機構。

4、進一步改進在于：所述第一材料放置區位置處的外框架上設有滑槽，所述第一材料放置區內部設有材料放置抽屜，所述材料放置抽屜設有多組，多組所述材料放置抽屜底部通過滑塊與滑槽滑動連接。

5、進一步改進在于：所述限位機構包括橫梁、電動伸縮桿和限位架，所述橫梁兩端與調節桿活動連接，所述橫梁上對稱設有電動伸縮桿，所述電動伸縮桿輸出端設有限位架。

6、進一步改進在于：所述橫梁上設有導軌，所述導軌上設有滑座，所述電動伸縮桿設置在滑座上。

7、進一步改進在于：所述電動伸縮桿輸出端通過軸承設有轉軸，所述限位架頂部與轉軸下端連接。

8、進一步改進在于：所述中間層架與外框架焊接安裝，所述支桿與外框架焊接安裝。

9、本實用新型的有益效果為：本實用新型的材料架通過連接桿一端固定桿上固定孔內的固定螺栓與自移機尾連接，使得整個材料架能夠跟隨自移機尾進行移動，無需額外的驅動結構來驅動材料架進行移動，有效節約了資源，且連接在自移機尾上的材料架更加方便拿取材料，使用便捷性能夠有效提升；通過設置中間層架進行空間劃分，第一材料放置區內部的抽屜用于放置零散材料，第二材料放置區用于放置大的支護材料，且設置的限位機構能夠?qū)Φ诙牧戏胖脜^(qū)放置的支護材料進行限位，避免支護材料從第二材料放置區內脫落，提高了材料架存放支護材料的穩定性。

技術特征：

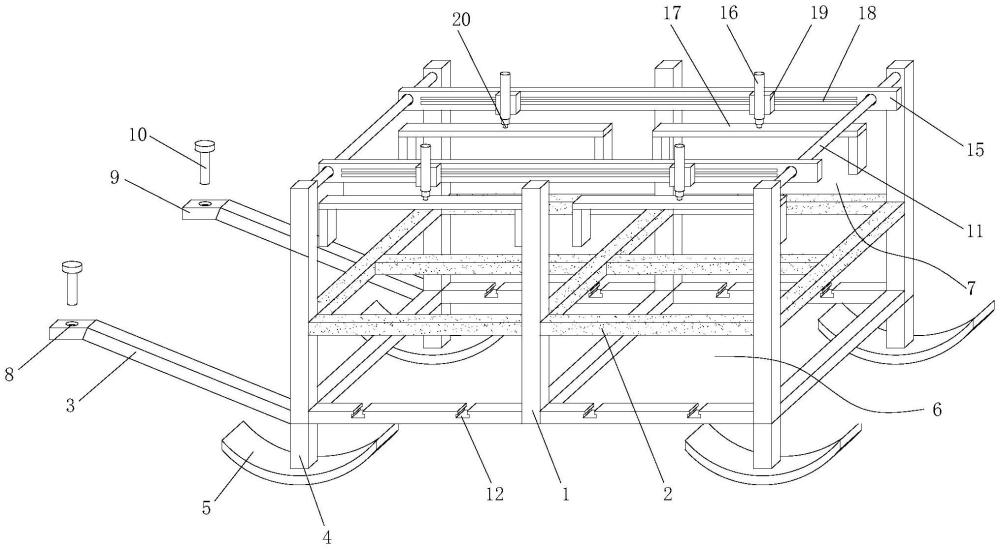

1.多功能自移式皮帶機材料架，其特征在于：包括外框架(1)、中間層架(2)、連接桿(3)和限位機構，所述外框架(1)底部四角處設有支桿(4)，所述支桿(4)下方設有滑靴(5)，所述外框架(1)內部設置中間層架(2)，所述中間層架(2)下方的外框架(1)內部形成第一材料放置區(6)，所述中間層架(2)上方的外框架(1)內部形成第二材料放置區(7)，所述外框架(1)一側下方對稱設有連接桿(3)，所述連接桿(3)傾斜設置，所述連接桿(3)一端水平設有固定桿(8)，所述固定桿(8)上設有固定孔(9)，所述固定孔(9)內設有固定螺栓(10)，所述固定桿(8)通過固定螺栓(10)與自移機尾連接，所述第二材料放置區(7)內部的外框架(1)上對稱設有調節桿(11)，所述調節桿(11)上對稱且活動連接有限位機構。

2.根據權利要求1所述的多功能自移式皮帶機材料架，其特征在于：所述第一材料放置區(6)位置處的外框架(1)上設有滑槽(12)，所述第一材料放置區(6)內部設有材料放置抽屜(13)，所述材料放置抽屜(13)設有多組，多組所述材料放置抽屜(13)底部通過滑塊(14)與滑槽(12)滑動連接。

3.根據權利要求1所述的多功能自移式皮帶機材料架，其特征在于：所述限位機構包括橫梁(15)、電動伸縮桿(16)和限位架(17)，所述橫梁(15)兩端與調節桿(11)活動連接，所述橫梁(15)上對稱設有電動伸縮桿(16)，所述電動伸縮桿(16)輸出端設有限位架(17)。

4.根據權利要求3所述的多功能自移式皮帶機材料架，其特征在于：所述橫梁(15)上設有導軌(18)，所述導軌(18)上設有滑座(19)，所述電動伸縮桿(16)設置在滑座(19)上。

5.根據權利要求3所述的多功能自移式皮帶機材料架，其特征在于：所述電動伸縮桿(16)輸出端通過軸承設有轉軸(20)，所述限位架(17)頂部與轉軸(20)下端連接。

6.根據權利要求1所述的多功能自移式皮帶機材料架，其特征在于：所述中間層架(2)與外框架(1)焊接安裝，所述支桿(4)與外框架(1)焊接安裝。

技術總結
本技術提供了多功能自移式皮帶機材料架，涉及礦采技術領域，包括外框架、中間層架、連接桿和限位機構，外框架底部四角處設有支桿，支桿下方設有滑靴，外框架內部設置中間層架外框架一側下方對稱設有連接桿，連接桿傾斜設置，連接桿一端水平設有固定桿，固定桿上設有固定孔，固定孔內設有固定螺栓，調節桿上對稱且活動連接有限位機構；本技術的材料架通過連接桿一端固定桿上固定孔內的固定螺栓與自移機尾連接，使得整個材料架能夠跟隨自移機尾進行移動，無需額外的驅動結構來驅動材料架進行移動，有效節約了資源，且連接在自移機尾上的材料架更加方便拿取材料，使用便捷性能夠有效提升。
