本技術涉及工具箱，具體為一種鎖緊懸臂式工具箱。

背景技術：

1、工具箱十分有利于分門別類地歸存并保管各種五金工具，不僅取用方便，而且能效地防止五金工具因散落而丟失，因而在維修行業、機電產品裝配行業的應用較為普遍，有時還作為隨車器材而搭載在各類車輛上，因此工具箱的種類也是較為繁多，且現有的部分工具箱為了提升儲存空間，又不占用位置，部分通過設置懸臂來方便工具箱的開啟和密封。

2、現有的懸臂式工具箱在使用時仍然存在部分問題，首先，現有的懸臂式工具箱在使用中，固定結構一般采用卡扣的形式進行，固定方式較為單一，且需要人為進行開啟，長久的使用也容易造成損壞，需要經常維修更換，不僅使用較為不便，固定的穩定性也較低，同時耐用性也較低，其次，部分現有的工具箱采用鑲嵌式的方式對部分工具進行固定，工具有時卡接太緊有需要人為用力提取，費時費力，降低了工具箱的使用效果。

技術實現思路

1、本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

2、為此，本實用新型所采用的技術方案為：

3、一種鎖緊懸臂式工具箱，包括箱體，所述箱體的內部中上部開設有安裝倉，所述安裝倉的底部正中安裝有驅動電機，所述驅動電機的輸出端傳動連接有螺紋轉桿，所述螺紋轉桿的外側邊螺紋套接有螺紋升降柱，所述螺紋升降柱兩側對稱連接有橫向連接桿，所述橫向連接桿的頂端連接有鎖桿，所述箱體的頂部依次設有儲物箱和頂蓋，所述儲物箱的底部與箱體的頂端抵接處兩邊均開設有鎖槽，所述箱體的后方兩側面、儲物箱的中部兩側面和頂蓋的前方兩側面分別安裝有兩組轉軸，且兩組轉軸轉動套接有懸臂連桿。

4、本實用新型在一較佳示例中可以進一步配置為：

5、通過采用上述技術方案，所述鎖桿卡接于鎖槽的內側，所述鎖桿的側面與箱體的內側壁滑動抵接。

6、本實用新型在一較佳示例中可以進一步配置為：

7、通過采用上述技術方案，所述懸臂連桿通過轉軸使箱體、儲物箱和頂蓋折疊伸展。

8、本實用新型在一較佳示例中可以進一步配置為：

9、通過采用上述技術方案，所述儲物箱的頂部凹槽處設有多組防護棉套，所述箱體的頂端凹槽處嵌設安裝有多組嵌設卡座。

10、本實用新型在一較佳示例中可以進一步配置為：

11、通過采用上述技術方案，所述橫向連接桿的頂端設有多個頂桿，多個所述頂桿的頂端貫通于箱體的頂端和嵌設卡座的底端。

12、本實用新型在一較佳示例中可以進一步配置為：

13、通過采用上述技術方案，所述箱體的底部設有大型儲物盒，所述大型儲物盒的后側底端安裝有滑塊，所述箱體的底端開設有滑槽，所述滑塊互動連接于滑槽內側，所述大型儲物盒的前端位于箱體外部連接有抽拉板。

14、本實用新型在一較佳示例中可以進一步配置為：

15、通過采用上述技術方案，所述箱體的底部四角處均安裝有固定腳輪，所述頂蓋的頂部中部嵌設安裝有拉桿把手。

16、通過采用上述技術方案，本實用新型所取得的有益效果為：

17、1.本實用新型中通過設置驅動電機、螺紋轉桿、螺紋升降柱、橫向連接桿和頂桿，在使用時，驅動電機運作，使上述各機構進行運作，并使頂桿上下移動，插入或者移出鎖槽內部，對儲物箱進行鎖緊或者松開，這樣兩組懸臂連桿便被限制移動，難以翻轉，這樣不僅提高了使用的便捷性，固定的穩定性也較高，同時也提高了部分耐用性。

18、2.本實用新型中通過設置頂桿，在使用時，當上述各機構和部件運作時，橫向連接桿也推動著頂桿穿過箱體的頂端和嵌設卡座的底端，將嵌設卡座內的工具頂出外部，方便后續取用，這樣不僅節省時間和體力，也提高了工具箱的使用效果。

技術特征：

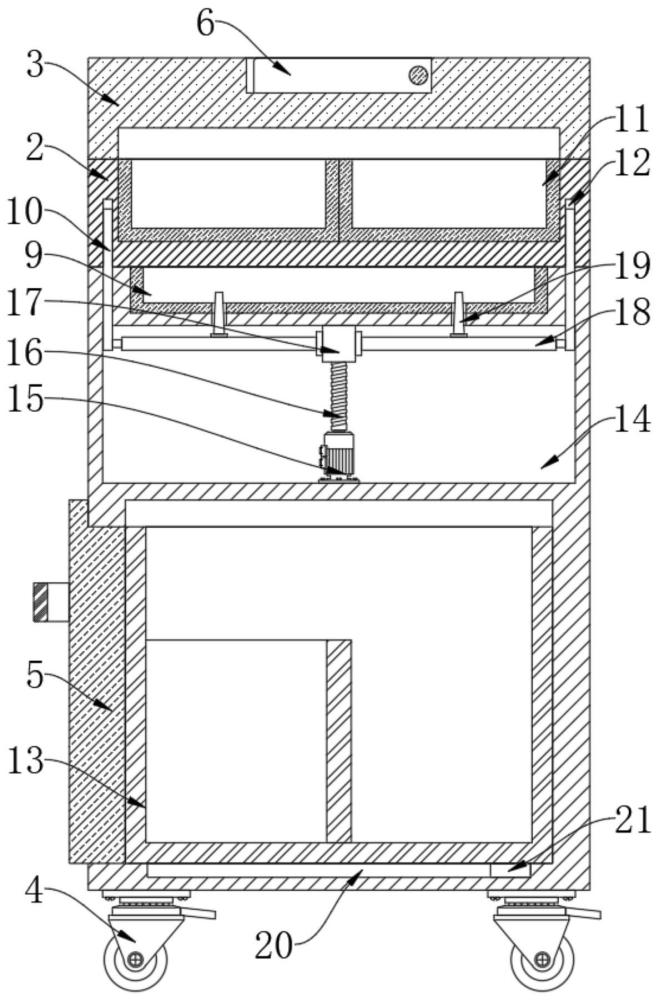

1.一種鎖緊懸臂式工具箱，包括箱體(1)，其特征在于，所述箱體(1)的內部中上部開設有安裝倉(14)，所述安裝倉(14)的底部正中安裝有驅動電機(15)，所述驅動電機(15)的輸出端傳動連接有螺紋轉桿(16)，所述螺紋轉桿(16)的外側邊螺紋套接有螺紋升降柱(17)，所述螺紋升降柱(17)兩側對稱連接有橫向連接桿(18)，所述橫向連接桿(18)的頂端連接有鎖桿(10)，所述箱體(1)的頂部依次設有儲物箱(2)和頂蓋(3)，所述儲物箱(2)的底部與箱體(1)的頂端抵接處兩邊均開設有鎖槽(12)，所述箱體(1)的后方兩側面、儲物箱(2)的中部兩側面和頂蓋(3)的前方兩側面分別安裝有兩組轉軸(8)，且兩組轉軸(8)轉動套接有懸臂連桿(7)。

2.根據權利要求1所述的一種鎖緊懸臂式工具箱，其特征在于，所述鎖桿(10)卡接于鎖槽(12)的內側，所述鎖桿(10)的側面與箱體(1)的內側壁滑動抵接。

3.根據權利要求1所述的一種鎖緊懸臂式工具箱，其特征在于，所述懸臂連桿(7)通過轉軸(8)使箱體(1)、儲物箱(2)和頂蓋(3)折疊伸展。

4.根據權利要求1所述的一種鎖緊懸臂式工具箱，其特征在于，所述儲物箱(2)的頂部凹槽處設有多組防護棉套(11)，所述箱體(1)的頂端凹槽處嵌設安裝有多組嵌設卡座(9)。

5.根據權利要求4所述的一種鎖緊懸臂式工具箱，其特征在于，所述橫向連接桿(18)的頂端設有多個頂桿(19)，多個所述頂桿(19)的頂端貫通于箱體(1)的頂端和嵌設卡座(9)的底端。

6.根據權利要求1所述的一種鎖緊懸臂式工具箱，其特征在于，所述箱體(1)的底部設有大型儲物盒(13)，所述大型儲物盒(13)的后側底端安裝有滑塊(21)，所述箱體(1)的底端開設有滑槽(20)，所述滑塊(21)互動連接于滑槽(20)內側，所述大型儲物盒(13)的前端位于箱體(1)外部連接有抽拉板(5)。

7.根據權利要求1所述的一種鎖緊懸臂式工具箱，其特征在于，所述箱體(1)的底部四角處均安裝有固定腳輪(4)，所述頂蓋(3)的頂部中部嵌設安裝有拉桿把手(6)。

技術總結
本技術公開了一種鎖緊懸臂式工具箱，包括箱體，所述箱體的內部中上部開設有安裝倉，所述安裝倉的底部正中安裝有驅動電機，所述驅動電機的輸出端傳動連接有螺紋轉桿，所述螺紋轉桿的外側邊螺紋套接有螺紋升降柱，所述螺紋升降柱兩側對稱連接有橫向連接桿，所述橫向連接桿的頂端連接有鎖桿，所述箱體的頂部依次設有儲物箱和頂蓋，所述儲物箱的底部與箱體的頂端抵接處兩邊均開設有鎖槽，本技術所取得的有益效果為通過設置自動式的機械升降鎖緊機構，提高懸臂式工具箱的使用便捷性，并提高固定的穩定性，同時提高耐用性，且上述自動式的升降機構也帶動頂桿的移動，將工具頂出方便取用，不僅節省時間和體力，也提高工具箱的使用效果。

技術研發人員：施秀英,季留英
受保護的技術使用者：常州市紅飛金屬制品有限公司
技術研發日：20240401
技術公布日：2025/4/28
