本技術屬于陰極鎖領域，具體涉及一種陰極鎖用防盜機構。

背景技術：

1、陰極鎖是一種常見的安保防護裝置，其在斷電后會自動鎖定，以使得整體鎖體被鎖定無法打開，通常與陽極鎖配合使用，現有的陰極鎖大多使用擋塊阻擋鎖舌來實現自鎖，所以只能對旋轉門進行鎖定，整體裝置適用性較差。

2、現有技術中，陰極鎖包括門鎖，所述門鎖上形成有鎖槽，所述鎖槽側壁上轉動連接有鎖銷，所述鎖銷一端暴露在鎖槽中，另一端向門鎖中延伸并設置有抵觸凸塊，所述門鎖中滑動設置有撥片，所述門鎖中對應撥片位置設置有電磁鐵，所述電磁鐵輸出軸上設置有用于限制撥片滑移的抵觸凸緣，所述撥片與鎖銷之間設置有擺臂，所述擺臂轉動設置在門鎖中，所述擺臂與門鎖之間抵觸有壓簧，所述擺臂一端為連接端并與撥片卡接設置，另一端設置有定位槽，所述定位槽與抵觸凸塊間隙配合，所述擺臂上定位槽與連接端之間通過平滑斜面相連接。然而，該裝置在使用時，通過控制擋片旋轉即可實現自鎖，但是配合鎖舌使用時，鎖舌橫向移動可直接脫離陰極鎖的內壁，因此整體裝置鎖定效果較差。

技術實現思路

1、為了解決上述全部或部分問題，本實用新型目的在于提供一種陰極鎖用防盜機構，以提高防盜機構的鎖定效果。

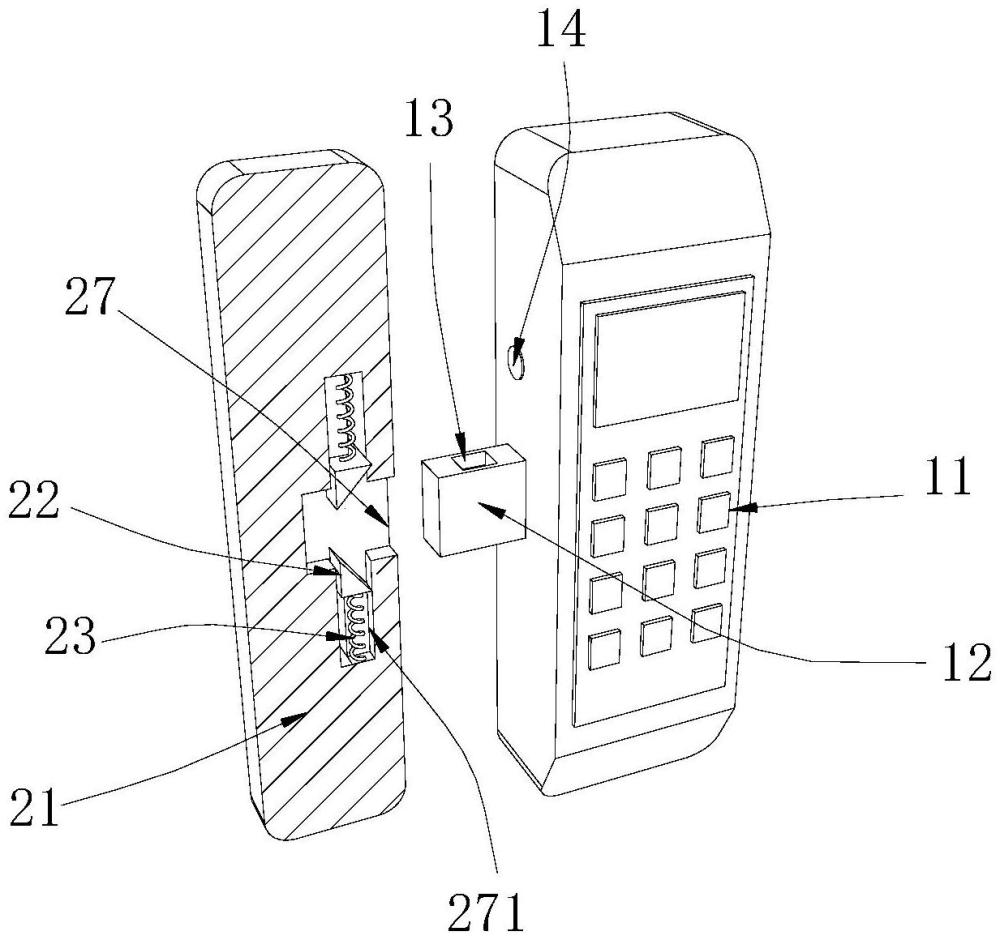

2、本實用新型提供了一種陰極鎖用防盜機構，包括鎖定組件，鎖定組件包括門鎖，門鎖的一側設置有鎖舌和感應塊，門鎖的后端安裝有握把。還包括固定組件和調節組件，調節組件設置于固定組件的背側，其中：固定組件包括固定板和第一驅動組件，固定板的靠近鎖定組件的側壁上形成有插接槽口，鎖舌插接于插接槽口內，插接槽口內滑動設置有固定塊，鎖舌上設置有凹槽，鎖舌的凹槽與固定塊插接配合；第一驅動組件與感應塊電連接，第一驅動組件的驅動端與固定塊嚙合連接；調節組件包括支撐軸、旋鈕、限位塊、定位塊以及推塊，支撐軸的前端轉動連接在固定板的背側壁，同時，支撐軸的前端與第一驅動組件的嚙合端連接；旋鈕套設于支撐軸的外周壁，同時，沿支撐軸的軸向滑動設置；限位塊滑動設置于支撐軸內，限位塊的伸出端與旋鈕可脫離卡接；定位塊固定于固定板的背側壁，定位塊與旋鈕的內壁可脫離卡接；推塊滑動設置于固定板內。

3、在一些實施例中，插接槽口的頂壁和底壁對應形成有滑道，滑道內滑動設置有固定塊，固定塊通過固定彈簧與滑道的槽底連接。

4、在一些實施例中，鎖舌的頂壁和底壁均設置有凹槽。

5、在一些實施例中，第一驅動組件包括電動推桿、齒條、轉輪，電動推桿固定于固定板內，轉輪轉動設置于固定板內，齒條滑動設置于固定板內，電動推桿與感應塊電連接，電動推桿的輸出軸底端固定連接于齒條的頂端，轉輪的兩側分別與齒條和固定塊相互嚙合。

6、在一些實施例中，限位塊沿支撐軸的徑向貫穿且滑動設置于支撐軸內，限位塊的底端通過限位彈簧固定連接在支撐軸的內壁；推塊通過推動彈簧與固定板連接。

7、在一些實施例中，旋鈕的內壁設置有收納槽，限位塊的伸出端與收納槽相適配。

8、在一些實施例中，旋鈕的內壁設置有定位槽，定位塊與定位槽相適配。

9、在一些實施例中，限位塊包括縱向滑壁和橫向限位壁，縱向滑壁滑動設置于支撐軸內；橫向限位壁一端與縱向滑壁垂直連接，另一端沿支撐軸的軸向延伸至外側，橫向限位壁與限位彈簧固定連接。

10、在一些實施例中，定位塊沿支撐軸的周向均布固定于固定板的背側壁。

11、在一些實施例中，推塊位于定位塊的上下兩側。

12、由上述技術方案可知，本實用新型的陰極鎖用防盜機構具有以下幾方面的優點：1)通過使用固定塊對鎖舌進行控制，可以將鎖舌固定，此時鎖舌即無法轉動，也無法通過橫移脫離固定組件內部，整體裝置固定效果較好；2)通過定位塊對旋鈕的卡接，固定塊將被固定無法移動，鎖舌也將被固定無法移動，只有在室內解除對旋鈕的固定后，固定塊才能重新恢復移動，從而能夠有效地提高整體裝置的防盜效果。

技術特征：

1.一種陰極鎖用防盜機構，包括鎖定組件，所述鎖定組件包括門鎖，所述門鎖的一側設置有鎖舌和感應塊，所述門鎖的后端安裝有握把，其特征在于，還包括固定組件和調節組件，所述調節組件設置于所述固定組件的背側，其中：所述固定組件包括固定板和第一驅動組件，所述固定板的靠近所述鎖定組件的側壁上形成有插接槽口，所述鎖舌插接于所述插接槽口內，所述插接槽口內滑動設置有固定塊，所述鎖舌上設置有凹槽，所述鎖舌的凹槽與所述固定塊插接配合；所述第一驅動組件與所述感應塊電連接，所述第一驅動組件的驅動端與所述固定塊嚙合連接；所述調節組件包括支撐軸、旋鈕、限位塊、定位塊以及推塊，所述支撐軸的前端轉動連接在所述固定板的背側壁，同時，所述支撐軸的前端與所述第一驅動組件的嚙合端連接；所述旋鈕套設于所述支撐軸的外周壁，同時，沿所述支撐軸的軸向滑動設置；所述限位塊滑動設置于所述支撐軸內，所述限位塊的伸出端與所述旋鈕可脫離卡接；所述定位塊固定于所述固定板的背側壁，所述定位塊與所述旋鈕的內壁可脫離卡接；所述推塊滑動設置于所述固定板內。

2.根據權利要求1所述的陰極鎖用防盜機構，其特征在于，所述插接槽口的頂壁和底壁對應形成有滑道，所述滑道內滑動設置有所述固定塊，所述固定塊通過固定彈簧與所述滑道的槽底連接。

3.根據權利要求2所述的陰極鎖用防盜機構，其特征在于，所述鎖舌的頂壁和底壁均設置有所述凹槽。

4.根據權利要求3所述的陰極鎖用防盜機構，其特征在于，所述第一驅動組件包括電動推桿、齒條、轉輪，所述電動推桿固定于所述固定板內，所述轉輪轉動設置于所述固定板內，所述齒條滑動設置于所述固定板內，所述電動推桿與所述感應塊電連接，所述電動推桿的輸出軸底端固定連接于所述齒條的頂端，所述轉輪的兩側分別與所述齒條和所述固定塊相互嚙合。

5.根據權利要求1-4中任一項所述的陰極鎖用防盜機構，其特征在于，所述限位塊沿所述支撐軸的徑向貫穿且滑動設置于所述支撐軸內，所述限位塊的底端通過限位彈簧固定連接在所述支撐軸的內壁；所述推塊通過推動彈簧與所述固定板連接。

6.根據權利要求1-4中任一項所述的陰極鎖用防盜機構，其特征在于，所述旋鈕的內壁設置有收納槽，所述限位塊的伸出端與所述收納槽相適配。

7.根據權利要求1-4中任一項所述的陰極鎖用防盜機構，其特征在于，所述旋鈕的內壁設置有定位槽，所述定位塊與所述定位槽相適配。

8.根據權利要求5所述的陰極鎖用防盜機構，其特征在于，所述限位塊包括縱向滑壁和橫向限位壁，所述縱向滑壁滑動設置于所述支撐軸內；所述橫向限位壁一端與所述縱向滑壁垂直連接，另一端沿所述支撐軸的軸向延伸至外側，所述橫向限位壁與所述限位彈簧固定連接。

9.根據權利要求1-4中任一項所述的陰極鎖用防盜機構，其特征在于，所述定位塊沿所述支撐軸的周向均布固定于所述固定板的背側壁。

10.根據權利要求1-4中任一項所述的陰極鎖用防盜機構，其特征在于，所述推塊位于所述定位塊的上下兩側。

技術總結
本技術涉及一種陰極鎖用防盜機構，其包括固定組件和調節組件，調節組件設置于固定組件的背側，其中：固定組件包括固定板和第一驅動組件，固定板的靠近鎖定組件的側壁上形成有插接槽口，插接槽口內滑動設置有固定塊，鎖舌上設置有凹槽；第一驅動組件與感應塊電連接，第一驅動組件的驅動端與固定塊嚙合連接；調節組件包括支撐軸、旋鈕、限位塊、定位塊以及推塊，支撐軸的前端轉動連接在固定板的背側壁，支撐軸的前端與第一驅動組件的嚙合端連接；旋鈕套設于支撐軸的外周壁，沿支撐軸的軸向滑動設置；限位塊滑動設置于支撐軸內；定位塊固定于固定板的背側壁；推塊滑動設置于固定板內。本技術的陰極鎖用防盜機構能夠提高防盜機構的鎖定效果。

技術研發人員：張致豪
受保護的技術使用者：上海歐一安保器材有限公司
技術研發日：20240613
技術公布日：2025/4/28
