本技術屬于回轉窯內襯砌筑工具，具體涉及一種回轉窯內襯砌筑劃線裝置。

背景技術：

1、在熟料窯內襯砌筑采用環砌工藝以來，每環砌筑要求必須垂直，在砌筑過程中，受到窯皮變形及砌筑人員技能不高的影響，會出現環砌傾斜，慢慢扭曲變形，造成錯臺拔牙，砌筑質量達不到標準要求，而且在砌筑過程中糾偏校正，費時費力，給施工質量和安全工效都帶來了不利影響，降低了內襯使用周期。

技術實現思路

1、針對現有技術存在的問題，本實用新型提供了一種回轉窯內襯砌筑劃線裝置，具體包括以下內容：

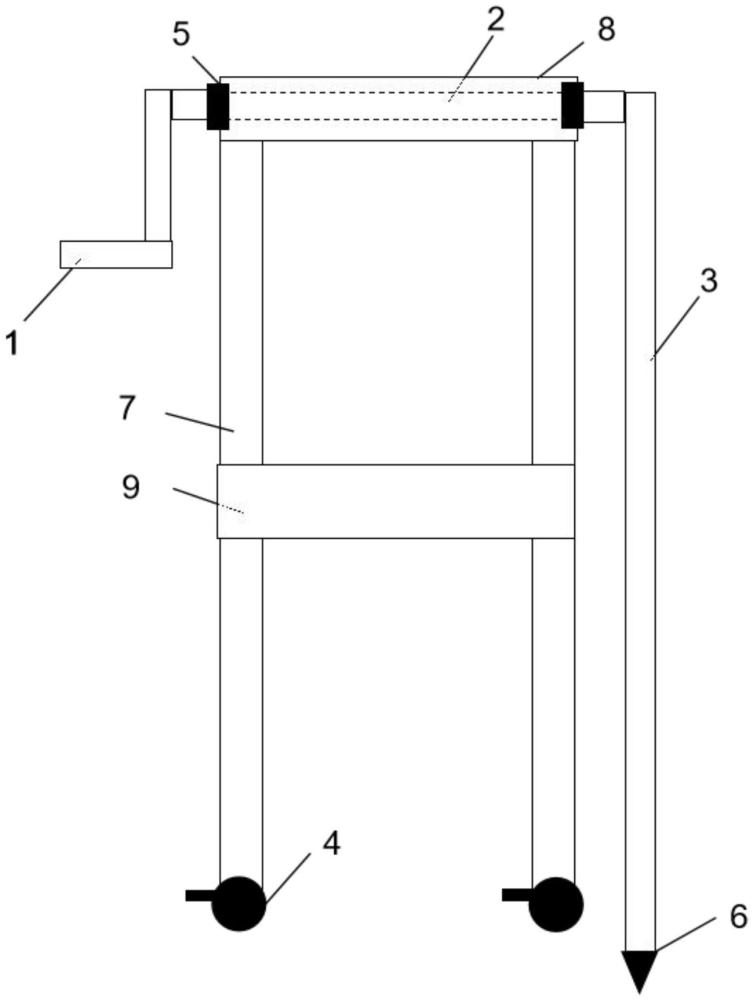

2、一種回轉窯內襯砌筑劃線裝置，包括支撐機構、轉動機構、傳動桿、以及劃線機構，

3、所述支撐機構包括豎直支撐件、至少兩個設置于所述豎直支撐件底部的滾輪；滾輪的作用是方便整個裝置在回轉窯內移動，方便間隔劃線；

4、所述傳動桿設置于所述支撐機構的上端、且與所述支撐機構通過至少一個軸承轉動連接，所述傳動桿的兩端分別伸出所述支撐機構的兩側；

5、所述轉動機構設置于所述支撐機構的一側、且與位于該側的所述傳動桿的端部連接；

6、所述劃線機構豎直設置于所述支撐機構的另一側，所述劃線機構包括連接端和劃線端，所述連接端與位于該側的所述傳動桿的端部連接、所述劃線端位于整個裝置的最低點。由于回轉窯內部的底端是弧形的，因此劃線機構的劃線端需要低于支撐機構的底端，才能確保劃線端能夠接觸到回轉窯的內壁，進而進行精確劃線。另外，特別需要注意的是，所述劃線機構的長度要與回轉窯內壁的半徑相等，才能確保能夠在回轉窯內壁畫出完整的線。

7、優選的，所述支撐機構包括四根豎直支撐桿、分別設置于所述四根豎直支撐桿底部的四個滾輪、以及由四根橫桿組成的頂部矩形支撐架，所述頂部矩形支撐架水平設置，所述四根豎直支撐桿的頂端分別與所述頂部矩形支撐架的四個角垂直連接。

8、優選的，所述支撐機構還包括至少一個中部矩形支撐架，所述中部矩形支撐架設置于所述頂部矩形支撐架的下方、且中部矩形支撐架的四個角分別與所述四根豎直支撐桿垂直連接。

9、優選的，所述頂部矩形支撐架中相對的兩根橫桿上分別設置有一個貫穿的預留孔，所述預留孔中分別設置有一個軸承，所述傳動桿的兩端分別穿過兩個軸承的內環伸出所述矩形支撐架的兩側。所述軸承的作用是實現傳動桿與橫桿的轉動連接，確保傳動桿能夠順滑地帶動劃線機構做圓周轉動，進而確保劃線順利進行。

10、優選的，所述轉動機構包括手柄和轉動連接桿，所述轉動連接桿豎直設置于所述支撐機構的一側、且轉動連接桿的頂端與位于該側的所述傳動桿的端部垂直連接，所述手柄的一端與所述轉動連接桿的底端垂直連接。

11、優選的，所述滾輪為自鎖萬向輪，自鎖萬向輪在保證整個裝置可以方便移動之余，還能在劃線時自鎖定，保證畫線時裝置不會挪動，確保了劃線的精準度。

12、本實用新型的有益效果：

13、本實用新型公開的回轉窯內襯砌筑劃線裝置，與激光投影儀配合使用效果更佳，適用于冶煉、水泥等行業回轉窯內襯砌筑。本裝置中的支撐機構、轉動機構、傳動桿、以及劃線機構共同組成一個劃線搖車，使用時，將激光投影儀打開激光投影并放置于回轉窯內的合適位置，激光投影儀在回轉窯內壁投影精確確定劃線基準線，然后將回轉窯內襯砌筑劃線裝置置于回轉窯內，每隔一段距離進行劃線，其中該裝置的支撐機構起到支撐作用，傳動桿將轉動機構的動力傳送到劃線機構，帶動劃線機構轉動，進而劃線機構的劃線端在回轉窯的內壁畫出標準的砌筑線。本裝置代替人工測量，精準快捷，通過360度旋轉劃線搖車劃出精確環線，確保環線交圈準確，精確到每環砌筑標準。有效杜絕了環砌帶來的傾斜誤差，及使糾偏校正，確保了砌筑平整度，消除了拔牙和錯臺頑疾，使得窯內襯砌筑質量有了大幅的提升。

技術特征：

1.一種回轉窯內襯砌筑劃線裝置，其特征在于，包括支撐機構、轉動機構、傳動桿、以及劃線機構，

2.根據權利要求1所述的一種回轉窯內襯砌筑劃線裝置，其特征在于，所述支撐機構包括四根豎直支撐桿、分別設置于所述四根豎直支撐桿底部的四個滾輪、以及由四根橫桿組成的頂部矩形支撐架，所述頂部矩形支撐架水平設置，所述四根豎直支撐桿的頂端分別與所述頂部矩形支撐架的四個角垂直連接。

3.根據權利要求2所述的一種回轉窯內襯砌筑劃線裝置，其特征在于，所述支撐機構還包括至少一個中部矩形支撐架，所述中部矩形支撐架設置于所述頂部矩形支撐架的下方、且中部矩形支撐架的四個角分別與所述四根豎直支撐桿垂直連接。

4.根據權利要求2所述的一種回轉窯內襯砌筑劃線裝置，其特征在于，所述頂部矩形支撐架中相對的兩根橫桿上分別設置有一個貫穿的預留孔，所述預留孔中分別設置有一個軸承，所述傳動桿的兩端分別穿過兩個軸承的內環伸出所述矩形支撐架的兩側。

5.根據權利要求1所述的一種回轉窯內襯砌筑劃線裝置，其特征在于，所述轉動機構包括手柄和轉動連接桿，所述轉動連接桿豎直設置于所述支撐機構的一側、且轉動連接桿的頂端與位于該側的所述傳動桿的端部垂直連接，所述手柄的一端與所述轉動連接桿的底端垂直連接。

6.根據權利要求1-5任一項所述的回轉窯內襯砌筑劃線裝置，其特征在于，所述滾輪為自鎖萬向輪。

技術總結
本技術屬于回轉窯內襯砌筑工具技術領域，具體涉及一種回轉窯內襯砌筑劃線裝置。本裝置包括支撐機構、轉動機構、傳動桿、以及劃線機構，使用時，將回轉窯內襯砌筑劃線裝置置于回轉窯內，每隔一段距離進行劃線，其中支撐機構起到支撐作用，傳動桿將轉動機構的動力傳送到劃線機構，帶動劃線機構轉動，進而劃線機構的劃線端在回轉窯的內壁畫出標準的砌筑線。本裝置代替人工測量，精準快捷，通過360度旋轉劃線搖車劃出精確環線，確保環線交圈準確，精確到每環砌筑標準。有效杜絕了環砌帶來的傾斜誤差，及使糾偏校正，確保了砌筑平整度，消除了拔牙和錯臺頑疾，使得窯內襯砌筑質量有了大幅的提升。

技術研發人員：徐偉,王有福,李廣暉,毛志立,申洪波,楊維剛,崔龍璽,李新光,周睿,李紅油
受保護的技術使用者：中鋁中州鋁業有限公司
技術研發日：20240627
技術公布日：2025/4/28
