本技術涉及汽車地毯加工設備，尤其涉及一種汽車地毯用裁切機構機。

背景技術：

1、汽車是人們日常生活中重要的交通工具之一，汽車車身都是采用鐵板經沖壓焊接而成的，車身的地板也不例外，為了更好的保護地板，往往在地板上鋪設地毯，該地毯又可提高汽車車室內的美觀性和舒適性，汽車地毯在生產時需要根據車型的大小利用裁切設備對地毯進行裁切加工。

2、但是現有的裁切設備不具有對地毯固定的結構，在裁切過程中會出現因位移導致裁切精度失準的情況，降低了裁切質量，為此提出一種汽車地毯用裁切機構機。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種汽車地毯用裁切機構機。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種汽車地毯用裁切機構機，包括機箱，所述機箱的頂部固定設有工作臺，所述工作臺的兩側均固定設有限位座，兩個所述限位座的頂部活動設有同一個滑臺，所述滑臺的正面活動設有裁切組件，兩個所述限位座相靠近的一側均設有滑槽，所述滑槽內設有多個插孔，所述滑槽內活動設有滑塊，所述滑塊的一側固定設有橫板，所述橫板上活動設有定位螺栓，所述滑塊的正面固定設有伸縮結構。

3、作為上述技術方案的進一步描述：

4、所述橫板上設有通孔，所述通孔內壁設有螺紋，所述定位螺栓和通孔內壁的螺紋相適配。

5、作為上述技術方案的進一步描述：

6、所述伸縮結構包括與滑塊固定連接的套筒，所述套筒的內壁設有弧形槽，所述弧形槽上設有多個定位孔，所述套筒內活動設有伸縮桿，所述伸縮桿的外表面設有收納孔，所述收納孔內固定設有第一彈簧，所述第一彈簧的頂部固定設有定位桿，所述伸縮桿的一端固定設有定位結構。

7、作為上述技術方案的進一步描述：

8、所述第一彈簧和定位桿之間固定設有同一個導板，所述導板和收納孔的內壁活動連接。

9、作為上述技術方案的進一步描述：

10、所述定位結構包括與伸縮桿一端固定連接的固定盒，所述固定盒的一側內壁上固定設有鉸接座，所述鉸接座內活動設有鎖架，所述固定盒的一側內壁上活動設有頂桿，所述固定盒的一側內壁上固定設有第二彈簧，所述固定盒內活動設有壓桿，所述壓桿的外壁固定設有多個卡塊，所述壓桿的底部固定設有壓板。

11、作為上述技術方案的進一步描述：

12、所述鎖架包括鎖桿和鎖鉤，所述鎖桿和鎖鉤固定連接，所述鎖鉤和卡塊相靠近的一側均設有斜面，所述卡塊一側的斜面和鎖鉤一側的斜面相平行。

13、本實用新型具有如下有益效果：

14、1、與現有技術相比，該汽車地毯用裁切機構機，通過設置固定盒、鉸接座、鎖架、頂桿、第二彈簧、壓桿、卡塊和壓板，在加工時將壓桿向下按壓，壓桿帶動壓板和一側的卡塊，卡塊再擠壓一側的鎖架，當鎖鉤一側的斜面和卡塊一側的斜面脫離接觸后，第二彈簧推動鎖架重新卡在卡塊上實現對壓桿的定位，當壓板與毛毯貼合且將毛毯固定后即實現對毛毯的固定，不會出現因位移導致裁切精度失準的情況。

15、2、與現有技術相比，該汽車地毯用裁切機構機，通過設置滑塊、橫板、定位螺栓、伸縮結構、套筒、伸縮桿、收納孔、第一彈簧、定位桿和定位孔，在裁切前根據毛毯的規格調整伸縮結構和定位結構的位置，逆時針轉動定位螺栓，令其一端脫離插孔，即可移動滑塊調節伸縮結構的位置，接著將定位桿向內按壓，當定位桿的頂端縮入到弧形槽內后拉動伸縮桿，伸縮桿帶動定位結構實現對定位結構的位置調節，從而能夠令定位結構適用于不同尺寸毛毯的固定，提高設備的實用性。

技術特征：

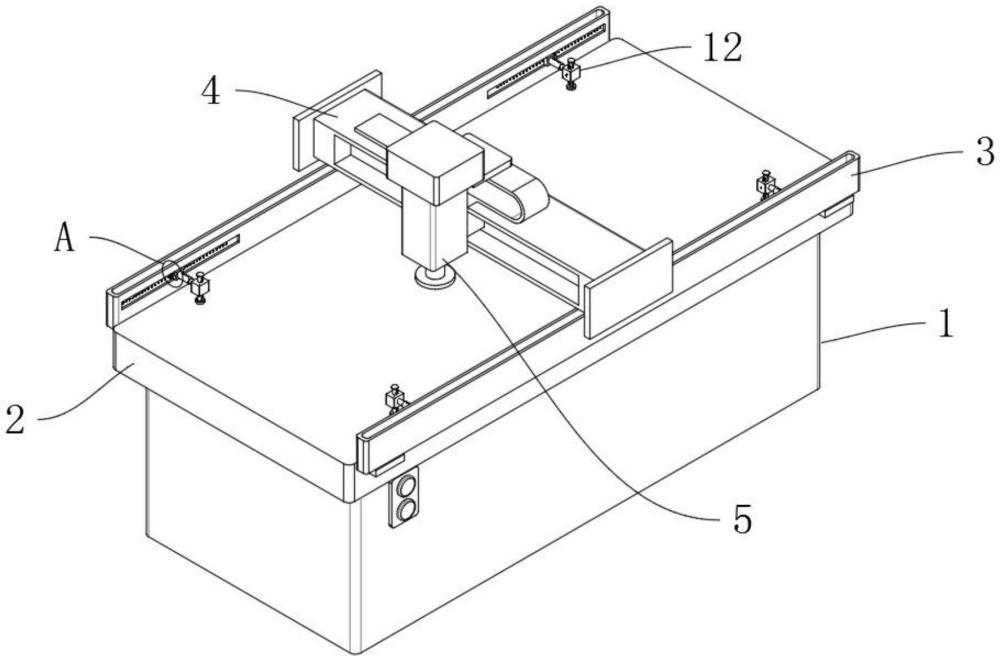

1.一種汽車地毯用裁切機構機，包括機箱(1)，其特征在于：所述機箱(1)的頂部固定設有工作臺(2)，所述工作臺(2)的兩側均固定設有限位座(3)，兩個所述限位座(3)的頂部活動設有同一個滑臺(4)，所述滑臺(4)的正面活動設有裁切組件(5)，兩個所述限位座(3)相靠近的一側均設有滑槽(6)，所述滑槽(6)內設有多個插孔(7)，所述滑槽(6)內活動設有滑塊(8)，所述滑塊(8)的一側固定設有橫板(9)，所述橫板(9)上活動設有定位螺栓(10)，所述滑塊(8)的正面固定設有伸縮結構(11)。

2.根據權利要求1所述的一種汽車地毯用裁切機構機，其特征在于：所述橫板(9)上設有通孔，所述通孔內壁設有螺紋，所述定位螺栓(10)和通孔內壁的螺紋相適配。

3.根據權利要求1所述的一種汽車地毯用裁切機構機，其特征在于：所述伸縮結構(11)包括與滑塊(8)固定連接的套筒(111)，所述套筒(111)的內壁設有弧形槽，所述弧形槽上設有多個定位孔(116)，所述套筒(111)內活動設有伸縮桿(112)，所述伸縮桿(112)的外表面設有收納孔(113)，所述收納孔(113)內固定設有第一彈簧(114)，所述第一彈簧(114)的頂部固定設有定位桿(115)，所述伸縮桿(112)的一端固定設有定位結構(12)。

4.根據權利要求3所述的一種汽車地毯用裁切機構機，其特征在于：所述第一彈簧(114)和定位桿(115)之間固定設有同一個導板，所述導板和收納孔(113)的內壁活動連接。

5.根據權利要求3所述的一種汽車地毯用裁切機構機，其特征在于：所述定位結構(12)包括與伸縮桿(112)一端固定連接的固定盒(121)，所述固定盒(121)的一側內壁上固定設有鉸接座(122)，所述鉸接座(122)內活動設有鎖架(123)，所述固定盒(121)的一側內壁上活動設有頂桿(124)，所述固定盒(121)的一側內壁上固定設有第二彈簧(125)，所述固定盒(121)內活動設有壓桿(126)，所述壓桿(126)的外壁固定設有多個卡塊(127)，所述壓桿(126)的底部固定設有壓板(128)。

6.根據權利要求5所述的一種汽車地毯用裁切機構機，其特征在于：所述鎖架(123)包括鎖桿和鎖鉤，所述鎖桿和鎖鉤固定連接，所述鎖鉤和卡塊(127)相靠近的一側均設有斜面，所述卡塊(127)一側的斜面和鎖鉤一側的斜面相平行。

技術總結
本技術屬于汽車地毯加工設備技術領域，尤其為一種汽車地毯用裁切機構機，包括機箱，所述機箱的頂部固定設有工作臺，所述工作臺的兩側均固定設有限位座，兩個所述限位座的頂部活動設有同一個滑臺，所述滑臺的正面活動設有裁切組件，所述滑塊的一側固定設有橫板，所述橫板上活動設有定位螺栓，本技術通過設置固定盒、鉸接座、鎖架、卡塊和壓板，在加工時將壓桿向下按壓，壓桿帶動壓板和一側的卡塊，卡塊再擠壓一側的鎖架，當鎖鉤一側的斜面和卡塊一側的斜面脫離接觸后，第二彈簧推動鎖架重新卡在卡塊上實現對壓桿的定位，當壓板與毛毯貼合且將毛毯固定后即實現對毛毯的固定，不會出現因位移導致裁切精度失準的情況。
