本技術涉及工裝夾具，具體為一種通用型工裝夾具。

背景技術：

1、工裝夾具是用于固定、夾持和定位工件的工具或設備，它們通常由金屬制成，具有特定的形狀和結構，能夠準確地定位和保持工件在加工過程中所需的位置，工裝夾具的設計旨在確保工件在加工時保持穩定性和精確度，從而確保加工質量和效率。

2、但是，現有的工裝夾具在使用時僅能對單一形狀的物料進行夾持固定，無法根據不同形狀的物料進行調節固定，裝夾效果較為單一；且在對較長的物料進行裝夾固定時由于物料受重力影響會出現位置竄動，無法牢固的進行固定，使用局限性較大，影響裝夾效果。

技術實現思路

1、為實現以上目的，本實用新型通過以下技術方案予以實現：一種通用型工裝夾具，包括：設備底座，設備底座上安裝有調節式裝夾支撐結構；

2、調節式裝夾支撐結構包含有：安裝槽、對向線性滑臺、一對移動塊、若干滑動軌道、一對移動板、兩對旋轉裝夾組件、一對伸縮推桿以及支撐輥架；

3、安裝槽開設在設備底座上壁面上，對向線性滑臺嵌裝固定在安裝槽內，一對移動塊安裝在對向線性滑臺一對移動端上，若干滑動軌道安裝在安裝槽兩側位置，一對移動板活動安裝在若干滑動軌道上，一對移動塊與一對移動板相連接，兩對旋轉裝夾組件安裝在一對移動板上，一對伸縮推桿安裝在設備底座上壁面靠右位置，支撐輥架安裝在一對伸縮推桿輸出端上。

4、優選的，一對移動塊通過固定螺栓安裝在一對移動板上。

5、優選的，一對伸縮推桿上安裝有支撐架。

6、優選的，兩對旋轉裝夾組件均包含有：安裝座、嵌裝槽、旋轉座、支撐桿、第一裝夾支架、第二裝夾支架、固定塊、調節槽、壓縮彈簧、調節塊、調節桿以及插裝固定桿；

7、安裝座安裝在移動板上，嵌裝槽開設在安裝座內部，旋轉座活動安裝在嵌裝槽內部，支撐桿安裝在旋轉座上，第一裝夾支架安裝在支撐桿內側壁面上，第二裝夾支架安裝在支撐桿另一側壁面上，固定塊安裝在安裝座上，調節槽開設在固定塊內部，壓縮彈簧一端固定安裝在調節槽內側壁面上，調節塊安裝在壓縮彈簧另一端上，調節桿貫穿固定塊外壁面安裝在調節塊上，插裝固定桿安裝在調節塊另一側壁面上。

8、優選的，第一裝夾支架上安裝有防滑橡膠片。

9、優選的，旋轉座上開設有一對插裝孔。

10、有益效果

11、本實用新型提供了一種通用型工裝夾具，具備以下有益效果:

12、本方案使用了調節式裝夾支撐結構，改變了傳統的固定式裝夾結構，可根據物料的尺寸規格進行調節裝夾，且可對方形物料以及圓形物料進行裝夾固定，適用性較強，可用于各種形狀的物料裝夾，解決了現有的工裝夾具在使用時僅能對單一形狀的物料進行夾持固定，無法根據不同形狀的物料進行調節固定，裝夾效果較為單一，且在對較長的物料進行裝夾固定時由于物料受重力影響會出現位置竄動，無法牢固的進行固定，使用局限性較大，影響裝夾效果的問題。

技術特征：

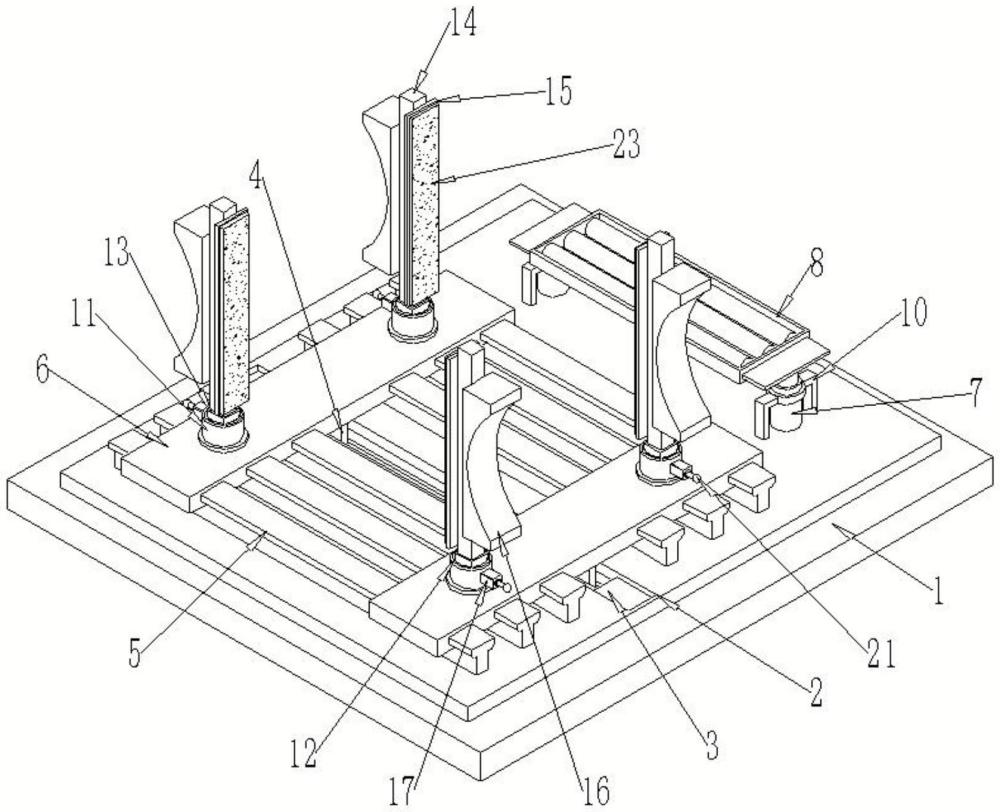

1.一種通用型工裝夾具，包括：設備底座(1)，其特征在于，設備底座(1)上安裝有調節式裝夾支撐結構；

2.根據權利要求1所述的一種通用型工裝夾具，其特征在于，一對移動塊(4)通過固定螺栓(9)安裝在一對移動板(6)上。

3.根據權利要求1所述的一種通用型工裝夾具，其特征在于，一對伸縮推桿(7)上安裝有支撐架(10)。

4.根據權利要求1所述的一種通用型工裝夾具，其特征在于，兩對旋轉裝夾組件均包含有：安裝座(11)、嵌裝槽(12)、旋轉座(13)、支撐桿(14)、第一裝夾支架(15)、第二裝夾支架(16)、固定塊(17)、調節槽(18)、壓縮彈簧(19)、調節塊(20)、調節桿(21)以及插裝固定桿(22)；

5.根據權利要求4所述的一種通用型工裝夾具，其特征在于，第一裝夾支架(15)上安裝有防滑橡膠片(23)。

6.根據權利要求4所述的一種通用型工裝夾具，其特征在于，旋轉座(13)上開設有一對插裝孔(24)。

技術總結
本技術涉及工裝夾具技術領域，公開了一種通用型工裝夾具，包括：設備底座，設備底座上安裝有調節式裝夾支撐結構；調節式裝夾支撐結構包含有：安裝槽、對向線性滑臺、一對移動塊、若干滑動軌道、一對移動板、兩對旋轉裝夾組件、一對伸縮推桿以及支撐輥架。本技術解決了現有的工裝夾具在使用時僅能對單一形狀的物料進行夾持固定，無法根據不同形狀的物料進行調節固定，裝夾效果較為單一，且在對較長的物料進行裝夾固定時由于物料受重力影響會出現位置竄動，無法牢固的進行固定，使用局限性較大，影響裝夾效果的問題。

技術研發人員：孫久翔
受保護的技術使用者：天津歐陸測控技術股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
