本技術涉及風機工具，尤其涉及一種對旋風機風葉的拆卸裝置。

背景技術：

1、對旋風機是安裝在井下或者地面，向全礦井、一機翼或一個分采區供風的通風機，俗稱主扇，它廣泛應用于礦山的開采、隧道和船舶等領域，尤其適用于礦井下，它可以用于抽排空氣、實現通風、送風等目的，改善工作環境；

2、對旋風機主要由兩個相反旋轉的螺旋槳(葉輪)組成，每個螺旋槳都裝有多個葉片，葉片的形狀和角度可以有所不同，以實現不同的風量和壓力，螺旋槳之間有一個密封圈，防止空氣從兩個螺旋槳之間漏出，它采用兩級葉輪對旋式結構，兩級葉輪分別由容量及相同型號電動機驅動；

3、駐礦機修車間每月對旋風機檢修量大，根據檢修要求檢修的設備要解體到最小單元，在檢修對旋風機時，由于對旋風機風葉尺寸大，風葉與外殼之間間隙小，風葉拆卸下來檢修不方便，因此，本實用新型提出一種對旋風機風葉的拆卸裝置以解決現有技術中存在的問題。

技術實現思路

1、針對上述問題，本實用新型提出一種對旋風機風葉的拆卸裝置，該對旋風機風葉的拆卸裝置達到事半功倍的拆卸效果，解決以往無法拆解的問題，制作簡單，提高了工作效率，節約勞動時間，保證安全生產。

2、為實現本實用新型的目的，本實用新型通過以下技術方案實現：一種對旋風機風葉的拆卸裝置，包括絲桿、把手桿和圓盤，所述把手桿設在絲桿的下端，所述絲桿的上端貫穿所述圓盤的中間位置處，所述絲桿與所述圓盤的中間位置處螺紋適配，所述圓盤內部的兩側均設有定位槽，且定位槽貫穿所述圓盤；

3、所述把手桿內部的下方設有進給孔，且所述進給孔貫穿所述把手桿。

4、進一步改進在于：所述圓盤內部的中間位置處設有螺母套，且螺母套與所述圓盤焊接固定，所述絲桿的外螺紋與所述螺母套的內螺紋相適配。

5、進一步改進在于：兩側的所述定位槽均用于安裝定位螺栓，且定位螺栓的一端貫穿所述定位槽，所述定位螺栓的一端用于與對旋風機的風葉螺紋固定。

6、進一步改進在于：所述進給孔用于貫穿插設鋼桿，且鋼桿用于手持轉動帶動所述把手桿和絲桿旋轉。

7、進一步改進在于：所述絲桿的頂部設有凹陷槽，且凹陷槽的內部填充有膠墊，所述膠墊通過不干膠與凹陷槽粘接固定。

8、進一步改進在于：所述把手桿的口徑大于所述絲桿的口徑，所述絲桿的下端貫穿至把手桿的內部，且絲桿和把手桿之間通過焊接固定，所述絲桿和把手桿之間的連接處填充有加強筋。

9、進一步改進在于：所述圓盤的頂面為光滑面，且光滑面上涂覆有防銹層。

10、本實用新型的有益效果為：

11、1、本實用新型通過圓盤上的定位槽配合定位螺栓將圓盤與需要拆卸的風葉安裝，根據風葉上的孔調整定位螺栓在定位槽上的安裝位置，通過絲桿端部頂住對旋風機的軸，通過鋼桿插入進給孔內旋轉，帶動絲桿旋轉增加螺紋進給量，由此使得風葉和軸分離，達到事半功倍的拆卸效果，解決以往無法拆解的問題，制作簡單，提高了工作效率，節約勞動時間，保證安全生產。

12、2、本實用新型在絲桿的頂部凹陷槽中填充有膠墊來接觸對旋風機的軸，減少對對旋風機的軸的磨損，圓盤的頂面為光滑面并涂覆有防銹層，使得和風葉的接觸面無凸起銹蝕，避免對風葉的磨損，使用更可靠。

技術特征：

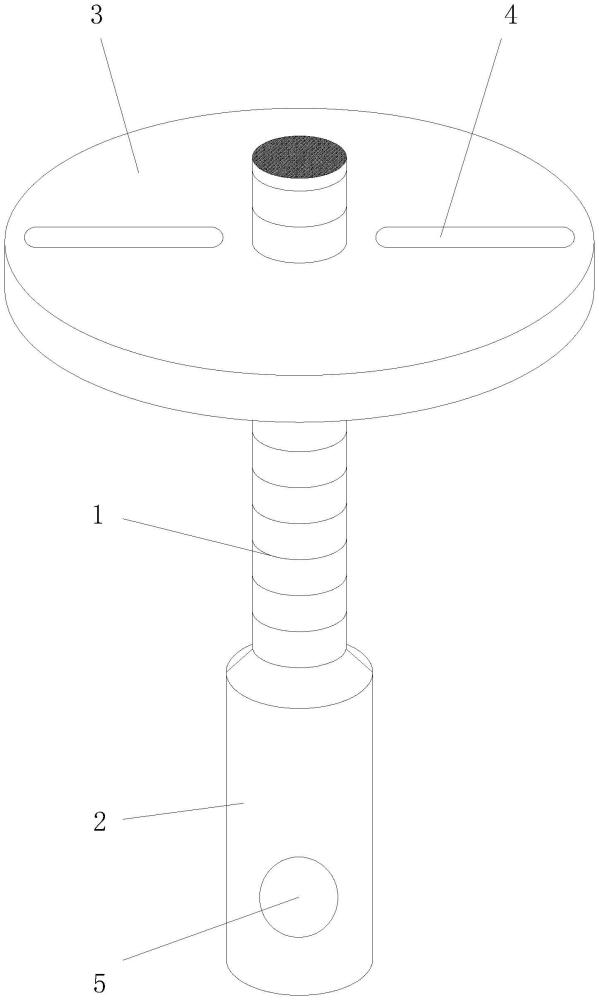

1.一種對旋風機風葉的拆卸裝置，包括絲桿(1)、把手桿(2)和圓盤(3)，其特征在于：所述把手桿(2)設在絲桿(1)的下端，所述絲桿(1)的上端貫穿所述圓盤(3)的中間位置處，所述絲桿(1)與所述圓盤(3)的中間位置處螺紋適配，所述圓盤(3)內部的兩側均設有定位槽(4)，且定位槽(4)貫穿所述圓盤(3)；

2.根據權利要求1所述的一種對旋風機風葉的拆卸裝置，其特征在于：所述圓盤(3)內部的中間位置處設有螺母套(6)，且螺母套(6)與所述圓盤(3)焊接固定，所述絲桿(1)的外螺紋與所述螺母套(6)的內螺紋相適配。

3.根據權利要求1所述的一種對旋風機風葉的拆卸裝置，其特征在于：兩側的所述定位槽(4)均用于安裝定位螺栓(7)，且定位螺栓(7)的一端貫穿所述定位槽(4)，所述定位螺栓(7)的一端用于與對旋風機的風葉螺紋固定。

4.根據權利要求1所述的一種對旋風機風葉的拆卸裝置，其特征在于：所述進給孔(5)用于貫穿插設鋼桿(8)，鋼桿(8)平行插設，且鋼桿(8)用于手持轉動帶動所述把手桿(2)和絲桿(1)旋轉，起到加力桿的作用。

5.根據權利要求1所述的一種對旋風機風葉的拆卸裝置，其特征在于：所述絲桿(1)的頂部設有凹陷槽，且凹陷槽的內部填充有膠墊(9)，所述膠墊(9)通過不干膠與凹陷槽粘接固定。

6.根據權利要求1所述的一種對旋風機風葉的拆卸裝置，其特征在于：所述把手桿(2)的口徑大于所述絲桿(1)的口徑，所述絲桿(1)的下端貫穿至把手桿(2)的內部，且絲桿(1)和把手桿(2)之間通過焊接固定，所述絲桿(1)和把手桿(2)之間的連接處填充有加強筋(10)。

7.根據權利要求1-6中任意一項所述的一種對旋風機風葉的拆卸裝置，其特征在于：所述圓盤(3)的頂面為光滑面，且光滑面上涂覆有防銹層。

技術總結
本技術提供了一種對旋風機風葉的拆卸裝置，涉及風機工具技術領域，包括絲桿、把手桿和圓盤，所述把手桿設在絲桿的下端，所述絲桿的上端貫穿所述圓盤的中間位置處，所述絲桿與所述圓盤的中間位置處螺紋適配，所述圓盤內部的兩側均設有定位槽，且定位槽貫穿所述圓盤；本技術通過圓盤上的定位槽配合定位螺栓將圓盤與需要拆卸的風葉安裝，根據風葉上的孔調整定位螺栓在定位槽上的安裝位置，通過絲桿端部頂住對旋風機的軸，通過鋼桿插入進給孔內旋轉，帶動絲桿旋轉增加螺紋進給量，由此使得風葉和軸分離，達到事半功倍的拆卸效果，解決以往無法拆解的問題，制作簡單，提高了工作效率，節約勞動時間，保證安全生產。
