本技術涉及鎖具，尤其涉及一種可檢測門體開合的機械鎖體。

背景技術：

1、在日常生活中，有時會因為一時疏忽或是不注意沒有將門體關緊，或是一時間忘記了門體是否有完成關閉，為了應對該問題，目前的智能鎖體配合一些傳感器等電子部件可實現監控。

2、而目前市場上的一握開鎖具，主要采用的是雙快雙活的機械鎖體，其一般沒有安裝傳感器等相應的智能傳感設備，因此也無法提供未關門報警，提醒人們離開后關門等功能。

技術實現思路

1、本技術目的在于提供一種可檢測門體開合的機械鎖體，以解決上述至少一個技術問題。

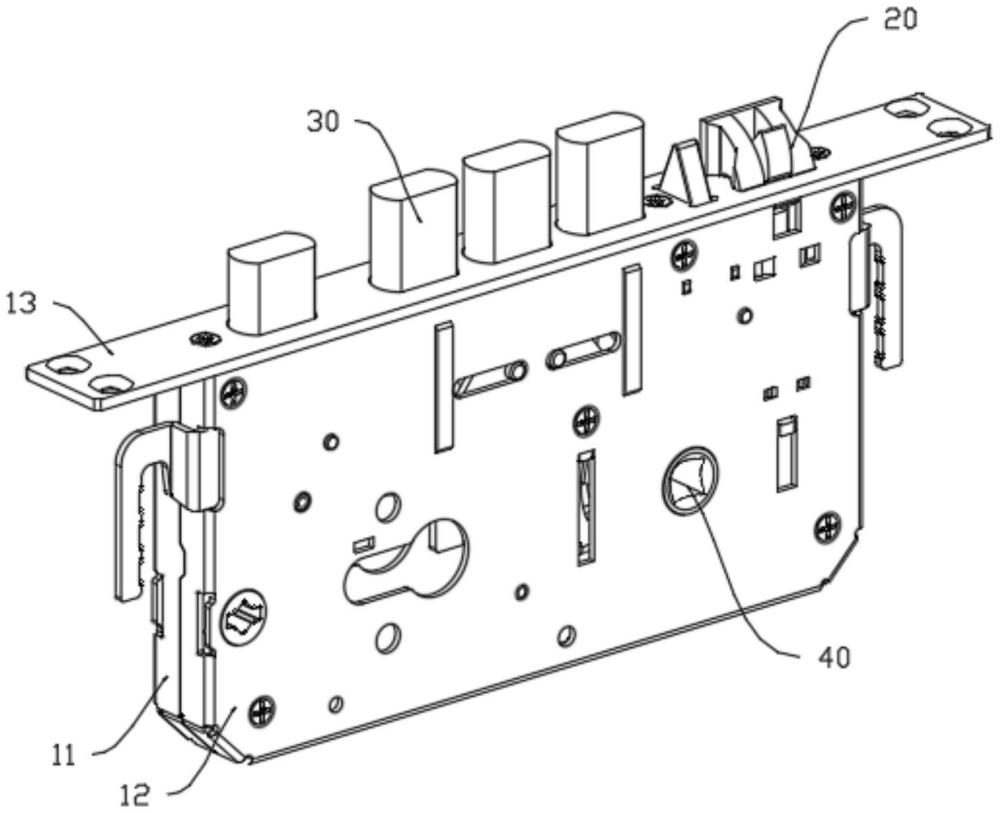

2、為了解決上述技術問題，本技術提供一種可檢測門體開合的機械鎖體，包括形成有容納腔的鎖殼組件，以及設于所述容納腔內的斜舌組件、主鎖舌組件、把手驅動組件、鎖芯驅動組件、開合檢測組件；

3、所述把手驅動組件以及所述鎖芯驅動組件適于驅動所述主鎖舌組件移動以實現主鎖舌閉鎖或開鎖，適于驅動所述斜舌組件移動以實現開鎖；

4、所述開合檢測組件包括碰舌主體、第一彈性件及微動開關；當所述碰舌主體回縮時處于閉鎖狀態，當所述碰舌主體彈出時處于開鎖狀態；

5、在所述鎖殼組件內設有第一抵接板，所述第一彈性件一端抵接于所述第一抵接板上，另一端抵接于所述碰舌主體上以驅使所述碰舌主體復位；

6、所述碰舌主體適于靠近或遠離所述微動開關以令所述微動開關斷開或閉合；

7、在上述實現過程中，在門體閉合時，碰舌主體在門框的作用下會回縮，回縮的碰舌主體會作用在微動開關上進而給予一個信號，進一步可理解為門已鎖的信號；回縮狀態的碰舌主體會壓縮第一彈性件，第一彈性件儲存彈性勢能，在開門的時候，第一彈性件釋放彈性勢能促使碰舌主體彈出，碰舌主體彈出后會遠離微動開關，進而促使微動開關產生一個新的信號，進一步可理解為門未鎖的信號；本方案在機械鎖體的基礎上碰舌主體與微動開關配合實現機械鎖體的門體開合檢測，結構簡單，檢測進準快速，為機械鎖體的門體開合檢測提供可行的實現方案。

8、優選的，在所述開鎖狀態下，所述微動開關閉合；在所述閉鎖狀態下，所述微動開關斷開；

9、在上述實現過程中，本技術進一步考慮了門體在大部分使用時間下是處于閉鎖的狀態，及關門狀態，在閉鎖狀態下，微動開關是斷開的；采用該方式可有效節約電能。

10、優選的，所述碰舌主體包括舌體部、桿體部以及限位部；

11、所述桿體部與所述舌體部連接，所述舌體部形成有兩個導向斜面，所述限位部呈l形且一端與所述桿體部連接，其另一端朝向所述第一抵接板；所述第一彈性件套設于所述桿體部上且其端部抵接于所述限位部上；

12、在上述實現過程中，舌體部上的導向斜面在抵接到門框受力時可實現回縮，舌體部帶動桿體部回縮，桿體部抵接于微動開關上，進而觸發微動開關；第一彈性件一端抵接在第一抵接板上，另一端抵接在限位部上，在桿體部回縮時則槳第一彈性件于限位部和第一抵接板上進行壓縮，在開門時失去外力作用后第一彈性件釋放彈性勢能促使舌體部復位，帶動桿體部遠離微動開關，實現微動開關斷開。

13、優選的，所述主鎖舌組件包括驅動板及與所述驅動板連接的主鎖舌體，在所述驅動板上設有第一通槽及沿第一方向延伸的第一導向槽，在所述鎖殼組件內設有第一固定軸，所述第一固定軸穿設于所述第一導向槽并于所述第一導向槽滑動配合；

14、所述把手驅動組件包括方軸芯、斜舌撥片、把手撥片、主鎖拔插；所述斜舌撥片和把手撥片套設于所述方軸芯上，所述斜舌撥片包括第一撥動部及第二撥動部；所述把手撥片包括第一齒部，并形成有第一弧形槽；所述主鎖拔插設有適于插入所述第一通槽的撥動塊以及與所述第一齒部嚙合的第二齒部；

15、所述第二撥動部伸入所述第一弧形槽內，所述斜舌撥片順時針旋轉時，所述第一撥動部適于作用于所述斜舌組件上并驅使所述斜舌組件回縮，適于作用于所述第一弧形槽并驅使所述把手撥片順時針旋轉；所述把手撥片順時針旋轉時通過所述第一齒部和所述第二齒部驅使所述主鎖拔插逆時針旋轉，所述主鎖拔插逆時針旋轉時，所述撥動塊帶動所述驅動板沿第一方向回縮，所述主鎖拔插順時針旋轉時，所述撥動塊帶動所述驅動板沿第一方向伸出；

16、在上述實現過程中，當用戶使用把手驅動時其會帶動方軸芯轉動，方軸芯轉動則進一步帶動斜舌撥片轉動；當斜舌撥片順時針轉動時，第一撥動部回作用在斜舌組件上，進而另斜舌組件沿著第一方向回縮，實現開鎖。

17、優選的，所述主鎖拔插繞所述第一固定軸旋轉。

18、優選的，所述鎖芯驅動組件包括鎖芯撥片、第二彈性件；

19、在所述鎖殼組件內設有第二固定軸及第三固定軸，所述鎖芯撥片可轉動設于所述第二固定軸上，所述第二彈性件包括第二扭簧，所述第二扭簧的一端抵接于所述第三固定軸并適于驅使所述鎖芯撥片復位；

20、所述鎖芯撥片逆時針旋轉時，適于抵接于所述第二撥動部上并驅使所述斜舌撥片順時針旋轉；在所述把手撥片上設有第三撥動部，所述鎖芯撥片順時針旋轉時，適于抵接于所述第三撥動部上并驅使所述把手撥片逆時針旋轉；

21、在上述實現過程中，鎖芯驅動組件用于與鎖芯配合，當鎖芯撥片逆時針旋轉時，其會作用于斜舌撥片的第二撥動部上，第二撥動部則進一步作用在第一弧形槽上進而促使把手撥片順時針旋轉，把手撥片順時針旋轉則通過第一齒部和第二齒部配合促使主鎖拔插逆時針旋轉，主鎖拔插逆時針旋轉通過撥動塊帶動驅動板沿著第一方向回縮，進而另主鎖舌體回縮，與此同時，斜舌撥片在順時針旋轉時帶動斜舌組件回縮，最終實現開鎖；在鎖芯撥片逆時針旋轉時，其帶動第三撥動部逆時針旋轉，逆時針旋轉的把手撥片通過第一齒部和第二齒部的配合帶動主鎖拔插沿著順時針旋轉，撥動塊順時針旋轉通過第一通槽槳驅動板頂出，進而將主鎖舌體頂出實現閉鎖。

22、優選的，所述斜舌組件包括斜舌主體，連接軸，固定板，滑動板以及第三彈性件；

23、所述固定板固定設于所述鎖殼組件內，所述連接軸與所述斜舌主體連接并穿設于所述固定板，所述滑動板與所述連接軸連接并滑動于所述鎖殼組件內，所述第一撥動部位于所述固定板與所述滑動板之間并適于驅動所述滑動板沿第一方向移動，所述第三彈性件套設于所述連接軸上且其兩端分別抵接于所述固定板及斜舌主體上；

24、在上述實現過程中，當第一撥動部動作時，其帶動滑動板沿著第一方向移動，進而帶動連接軸沿著第一方向回縮以令斜舌主體回縮，最終實現開鎖，在回縮的過程中，其進一步令第三彈性件于固定板以及斜舌主體之間收縮，儲存彈性勢能，在失去第一撥動部的外力作用后，第三彈性件促使斜舌主體復位。

25、優選的，還包括設于所述鎖殼組件內的第四彈性件，所述第四彈性件用于驅使所述驅動板復位；

26、在所述驅動板上設有第一導向柱及第二導向柱，在所述鎖殼組件內設有第三導向柱及第四導向柱；

27、還包括天勾及地勾，在所述天勾上開設有第二導向槽及第三導向槽，在所述地勾上開設有第四導向槽及第五導向槽；

28、其中第二導向槽及第四導向槽沿第二方向延伸，所述第二方向與所述第一方向相互垂直，所述第三導向柱穿設于所述第二導向槽，所述第四導向柱穿設于所述第四導向槽；

29、所述第三導向槽和第五導向槽與第一方向和第二方向呈角度設置，所述第一導向柱穿設于所述第三導向槽，所述第二導向柱穿設于所述第五導向槽；

30、當所述驅動板沿第一方向移動時適于驅使所述天勾和所述地勾沿第二方向移動；

31、在上述實現過程中，第四彈性件用于促使驅動板復位；當驅動板沿著第一方向將主鎖舌體頂出時，天勾在第二導向槽、第三導向槽的配合下沿著第二方向移動，地勾在第四導向槽和第五導向槽的配合下沿著第二方向移動，可理解為二者相互遠離；可理解的是，當驅動板帶動主鎖舌體回縮時，上述動作呈相反方向移動。

32、優選的，所述鎖殼組件包括主殼體、蓋設于所述主殼體上的蓋板、以及與所述蓋板和所述主殼體連接的安裝板。

33、與現有技術相比，本技術的有益效果在于：本方案在機械鎖體的基礎上碰舌主體與微動開關配合實現機械鎖體的門體開合檢測，結構簡單，檢測進準快速，為機械鎖體的門體開合檢測提供可行的實現方案。
