本技術涉及吐司去皮，特別涉及一種圓吐司去皮機。

背景技術：

1、現有的方形吐司轉變成圓吐司去皮過程中，長條狀方形吐司進行切片，分成一塊塊片狀的方形吐司，然后通過人工將一塊塊片狀的方形吐司放進相應的模具上，通過沖壓在方形吐司上沖裁出圓形吐司，但由于吐司不像金屬那樣具有剛性，所以沖裁出的圓形吐司會生凹陷，而且沖裁出的圓形吐司外邊緣發生不平整現象，整體上利用沖壓沖出的圓形吐司外觀形象不好，而且通過人工放置在相應的模腔上，生產效率低。

2、因此有待進一步改進。

技術實現思路

1、本實用新型的目的旨在提供一種圓吐司去皮機，圓吐司去皮機的去皮工位上設有主刀，主刀上設有圓形的空腔，空腔開口進料端部上設有若干個圓周陣列設置的切齒，通過切齒對長條狀的方形吐司去皮并加工成長條狀的圓形吐司，長條狀的圓形吐司再進行分切成一塊塊片狀的圓形吐司，這樣加工出來的圓形吐司沒有發生凹陷，且外表面邊緣相對平整，解決現有通過沖壓加工圓形吐司發生沖壓凹陷且外表面邊緣不平整的技術問題。

2、按此目的設計的一種圓吐司去皮機，包括機體，機體上設有用于將具有初始形態的吐司輸送至去皮工位上的輸送機構，去皮工位上設有主刀，主刀上設有圓形的空腔，空腔進料端部上設有若干個圓周陣列設置的切齒，吐司在輸送機構輸送作用下經過主刀的切齒并進入空腔，切齒以將初始形態的吐司加工成圓形吐司。

3、初始形態的吐司可以為長條狀的方形吐司，通過長條狀的方形吐司在輸送機構的作用下進入至去皮工位，長條狀的方形吐司經過主刀的空腔時，切齒對長條狀的方形吐司去皮并加工成長條狀的圓形吐司，長條狀的圓形吐司再進行分切成一塊塊片狀的圓形吐司，這樣加工出來的圓形吐司沒有發生凹陷，且外表面邊緣相對平整，解決現有通過沖壓加工圓形吐司發生沖壓凹陷且外表面邊緣不平整的技術問題。

4、主刀呈圓筒狀，空腔設置于主刀內側，切齒設置于主刀端部，若干切齒彼此連接形成環形或弧形的切割部。長條狀的方形吐司進入主刀的圓形空腔前，長條狀的方形吐司外表面首先經過一圈的切齒進行圓環狀去皮。

5、輸送機構包括止轉組件，止轉組件包括用于防止吐司轉動的插件、及與插件傳動的推動氣缸；插件設置兩根以上，推動氣缸驅動插件插入吐司上。止轉組件防止吐司去皮過程中跟隨主刀轉動，避免加工后的圓形吐司出現外表面邊緣不平整的現象。

6、輸送機構包括驅動電機和推桿，驅動電機驅動推桿在機體上往復滑動，以通過推桿將吐司推送至主刀；止轉組件設置于推桿上，止轉組件跟隨推桿相對機體往復滑動；推桿推送吐司過程中，插件插接吐司防止其轉動。

7、去皮工位上還設有用于對吐司上需要切割開來部分進行開料處理的開料副刀，吐司向主刀輸送時，吐司經過開料副刀的作用完成開料處理。

8、開料副刀設置在吐司的輸送軌跡上，吐司在輸送機構輸送作用下依次經過開料副刀和主刀。

9、若不設置開料副刀，只設置主刀，則主刀在對吐司進行去皮時，切除的吐司皮料塊狀較大，而且容易堆積在主刀的切料端上，導致主刀不能對整個吐司進行有效去皮，因此需要設置開料副刀先對吐司的邊角料進行切除。

10、機體上設有用于驅動主刀運動的主刀驅動器；機體上設有用于驅動主刀運動的主刀驅動器，主刀驅動器的輸出軸與主刀傳動連接并驅動主刀作圓周旋轉運動，以在吐司外表面上進行一圈的環形去皮；

11、主刀拆卸式安裝在刀座，刀座包括主刀支承件、主刀鎖定件，主刀支承件與主刀鎖定件活動連接，主刀支承件與主刀鎖定件之間設有具解鎖狀態與鎖定狀態的第一鎖扣總成；主刀固定在主刀支承件、主刀鎖定件之間，第一鎖扣總成處于鎖定狀態；第一鎖扣總成處于解鎖狀態，主刀支承件與主刀鎖定件之間相對活動打開，主刀拆卸于刀座上；

12、刀座拆卸式安裝在軸承固定座，軸承固定座包括軸承定位件、軸承鎖定件，軸承定位件與軸承鎖定件活動連接，軸承定位件與軸承鎖定件之間設有具解鎖狀態與鎖定狀態的第二鎖扣總成，刀座固定在軸承定位件與軸承鎖定件之間，第二鎖扣總成處于鎖定狀態；第二鎖扣總成處于解鎖狀態，軸承定位件、軸承鎖定件之間相對活動打開，刀座拆卸于軸承固定座上。

13、機體上還設有用于驅動開料副刀運動的副刀驅動器，副刀驅動器的輸出軸與開料副刀傳動連接；

14、副刀驅動器固定設置在調節座上，調節座一側設有滑動在去皮工位上的滑軌總成，調節座另一側設有調節總成，調節總成包括與調節座固定連接的活動塊、與活動塊傳動連接的調節桿，調節桿活動并驅動活動塊、調節座沿滑軌總成往復運動，進而調節副刀驅動器、開料副刀在去皮工位上的所在位置。

15、去皮工位上對應主刀、開料副刀設有漏口，機體上設有連通漏口的收集腔；吐司經過去皮處理后產生的邊角料經過漏口掉落至收集腔上。

16、通過人手取出收集腔上的邊角料，或者，收集腔上設有用于輸送邊角料的輸送總成。

17、輸送機構與主刀之間設置有用于放置吐司的支承座，支承座上有用于引導吐司向主刀進料的擋板，擋板位于吐司一側或兩側。

18、本實用新型具有如下有益效果：

19、長條狀的方形吐司在輸送機構的作用下進入至去皮工位，長條狀的方形吐司經過主刀的空腔時，切齒對長條狀的方形吐司去皮并加工成長條狀的圓形吐司，長條狀的圓形吐司再進行分切成一塊塊片狀的圓形吐司，這樣加工出來的圓形吐司沒有發生凹陷，且外表面邊緣相對平整，解決現有通過沖壓加工圓形吐司發生沖壓凹陷且外表面邊緣不平整的技術問題，而且通過自動化對長條狀的方形吐司加工成圓形吐司，長條狀的圓形吐司再進行分切成一塊塊片狀的圓形吐司，生產效率高，外觀形象好。

技術特征：

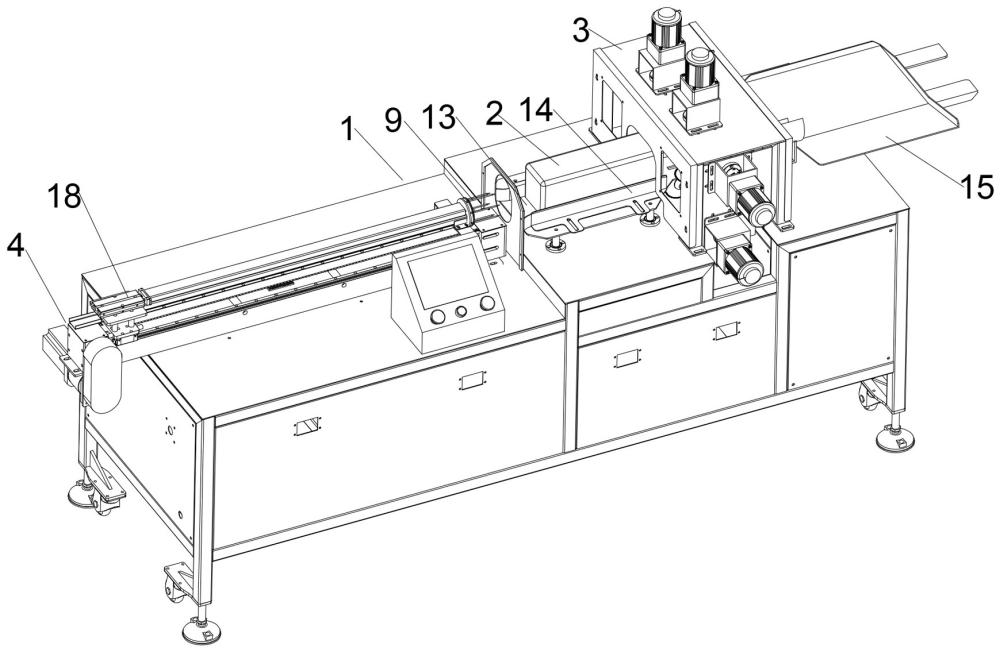

1.一種圓吐司去皮機，包括機體（1），其特征在于：機體（1）上設有用于將具有初始形態的吐司（2）輸送至去皮工位（3）上的輸送機構（4），去皮工位（3）上設有主刀（5），主刀（5）上設有圓形的空腔（6），空腔（6）進料端部上設有若干個圓周陣列設置的切齒（7），吐司（2）在輸送機構（4）輸送作用下經過主刀（5）的切齒（7）并進入空腔（6），切齒（7）以將初始形態的吐司（2）加工成圓形吐司。

2.根據權利要求1所述的圓吐司去皮機，其特征在于：主刀（5）呈圓筒狀，空腔（6）設置于主刀（5）內側，切齒（7）設置于主刀（5）端部，若干切齒（7）彼此連接形成環形或弧形的切割部。

3.根據權利要求1所述的圓吐司去皮機，其特征在于：輸送機構（4）包括止轉組件，止轉組件包括用于防止吐司（2）轉動的插件（9）、及與插件（9）傳動的推動氣缸（18）；插件（9）設置兩根以上，推動氣缸（18）驅動插件（9）插入吐司（2）上。

4.根據權利要求3所述的圓吐司去皮機，其特征在于：輸送機構（4）包括驅動電機（22）和推桿（23），驅動電機（22）驅動推桿（23）在機體（1）上往復滑動，以通過推桿將吐司（2）推送至主刀（5）；止轉組件設置于推桿（23）上，止轉組件跟隨推桿（23）相對機體（1）往復滑動；推桿（23）推送吐司（2）過程中，插件（9）插接吐司（2）防止其轉動。

5.根據權利要求1所述的圓吐司去皮機，其特征在于：去皮工位（3）上還設有用于對吐司（2）上需要切割開來部分進行開料處理的開料副刀（10），吐司（2）向主刀（5）輸送時，吐司（2）經過開料副刀（10）的作用完成開料處理。

6.根據權利要求5所述的圓吐司去皮機，其特征在于：開料副刀（10）設置在吐司（2）的輸送軌跡上，吐司（2）在輸送機構（4）輸送作用下依次經過開料副刀（10）和主刀（5）。

7.根據權利要求1所述的圓吐司去皮機，其特征在于：機體（1）上設有用于驅動主刀（5）運動的主刀驅動器（8），主刀驅動器（8）的輸出軸與主刀（5）傳動連接并驅動主刀（5）作圓周旋轉運動，以在吐司（2）外表面上進行一圈的環形去皮；

8.根據權利要求5所述的圓吐司去皮機，其特征在于：機體（1）上還設有用于驅動開料副刀（10）運動的副刀驅動器（12），副刀驅動器（12）的輸出軸與開料副刀（10）傳動連接；

9.根據權利要求5所述的圓吐司去皮機，其特征在于：去皮工位（3）上對應主刀（5）、開料副刀（10）設有漏口（11），機體（1）上設有連通漏口（11）的收集腔（24）；吐司（2）經過去皮處理后產生的邊角料經過漏口（11）掉落至收集腔（24）上；

10.根據權利要求1所述的圓吐司去皮機，其特征在于：輸送機構（4）與主刀（5）之間設置有用于放置吐司（2）的支承座（13），支承座（13）上有用于引導吐司（2）向主刀（5）進料的擋板（14），擋板（14）位于吐司（2）一側或兩側。

技術總結
本技術涉及一種圓吐司去皮機，包括機體，機體上設有用于將吐司輸送至去皮工位上的輸送機構，去皮工位上設有主刀，主刀上設有圓形的空腔，空腔開口進料端部上設有若干個圓周陣列設置的切齒，吐司在輸送機構輸送作用下經過主刀的切齒并進入空腔，切齒以將初始形態的吐司加工成圓形吐司。圓吐司去皮機的去皮工位上設有主刀，主刀上設有圓形的空腔，空腔開口進料端部上設有若干個圓周陣列設置的切齒，通過切齒對長條狀的方形吐司去皮并加工成長條狀的圓形吐司，長條狀的圓形吐司再進行分切成一塊塊片狀的圓形吐司，這樣加工出來的圓形吐司沒有發生凹陷，且外表面邊緣相對平整，解決現有通過沖壓加工圓形吐司發生沖壓凹陷且外表面邊緣不平整的技術問題。

技術研發人員：錢顯占,錢顯養
受保護的技術使用者：佛山市順德區顯裕機械有限公司
技術研發日：20240702
技術公布日：2025/4/28
