本技術涉及工裝，具體為一種組合式工裝。

背景技術：

1、組合式工裝是一種高度模塊化、標準化的工裝設計，旨在滿足多樣化和靈活性的生產需求，它通過將不同的工裝元件進行組合和配置，可以快速適應不同的工作環境和工藝要求。

2、目前大多數組合式工裝使用時，都是將工件放置在支撐架上，再使用固定組件固定在工裝上，而工裝對不同型號的工件進行使用時，由于產品的形狀差異，其固定組件需要進行更換，而現有的工裝安裝固定組件通過多個螺栓將其固定在工作臺上，從而在更換時費時費力，效率較低。

技術實現思路

1、本實用新型的目的在于提供一種組合式工裝，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種組合式工裝，包括工作臺，所述工作臺的上端連接有安裝臺，所述安裝臺的內部頂部固定連接有拆卸盒，所述拆卸盒的一側貫穿開設有t型安裝槽，所述t型安裝槽的內壁一側固定連接有復位彈簧二，所述復位彈簧二的一端固定連接有卡塊，所述卡塊的一側貫穿開設有限位槽，所述拆卸盒的另一側貫穿開設有連通槽，所述安裝臺的上端設置有安裝箱，所述安裝箱的下端固定連接有連接桿一，所述連接桿一的外側壁一側與所述卡塊的外側壁卡接，所述卡塊的一端滑動連接有連接桿二。

3、作為本技術方案的進一步優選的，所述連接桿二的一端固定連接有升降臺，所述升降臺的兩側均轉動連接有轉動架，所述安裝臺的兩側均貫穿開設有貫穿槽，兩個所述貫穿槽的內壁分別與所述升降臺的兩側外側壁滑動連接，兩個所述轉動架的一側均卡接有固定塊，兩個所述固定塊的一側分別與所述安裝臺的兩側固定連接。

4、作為本技術方案的進一步優選的，所述安裝臺的內部底部固定連接有復位彈簧一，所述復位彈簧一的一端與所述升降臺的下端中部固定連接。

5、作為本技術方案的進一步優選的，所述安裝臺的內部固定連接有多個導向桿，多個所述導向桿的外側壁均與所述升降臺的內壁滑動連接。

6、作為本技術方案的進一步優選的，所述安裝箱的上端固定連接有固定組件，所述安裝箱的一側固定連接有支撐臺。

7、作為本技術方案的進一步優選的，所述支撐臺的下端一側固定連接有加強筋，所述加強筋的一側與所述安裝箱的一側固定連接。

8、作為本技術方案的進一步優選的，所述拆卸盒的一側設置有拆卸板，所述拆卸板的四角處均螺紋連接有固定螺栓，四個所述固定螺栓的一端分別與所述拆卸盒的四角處螺紋連接。

9、本實用新型提供了一種組合式工裝，具備以下有益效果：

10、(1)本實用新型通過向下壓升降臺，使升降臺在貫穿槽內滑動，進而帶動連接桿二的凸塊頂在卡塊的一端，卡塊解除連接桿一的限制，從而將安裝箱從安裝臺上取下，并將新安裝箱的連接桿一插入限位槽內，便可完成對不同型號的固定組件更換，實現了不同型號的固定組件的快速更換，操作方便，更換迅速，大大提高更換的效率。

11、(2)本實用新型通過轉動轉動架，轉動架內壁一側卡在固定塊上，將升降臺固定在原位，防止工裝在使用時，工作人員誤碰升降臺，使升降臺向下移動，影響支撐臺與固定組件的穩定性。

技術特征：

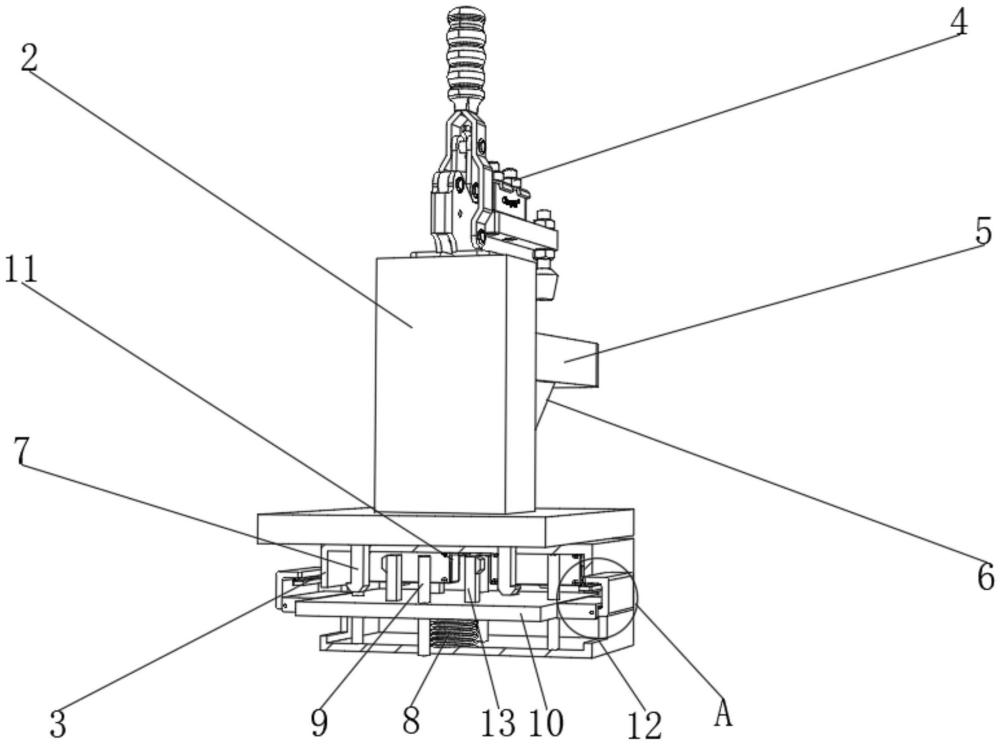

1.一種組合式工裝，包括工作臺(1)，其特征在于：所述工作臺(1)的上端連接有安裝臺(3)，所述安裝臺(3)的內部頂部固定連接有拆卸盒(11)，所述拆卸盒(11)的一側貫穿開設有t型安裝槽(19)，所述t型安裝槽(19)的內壁一側固定連接有復位彈簧二(17)，所述復位彈簧二(17)的一端固定連接有卡塊(18)，所述卡塊(18)的一側貫穿開設有限位槽(21)，所述拆卸盒(11)的另一側貫穿開設有連通槽(20)，所述安裝臺(3)的上端設置有安裝箱(2)，所述安裝箱(2)的下端固定連接有連接桿一(7)，所述連接桿一(7)的外側壁一側與所述卡塊(18)的外側壁卡接，所述卡塊(18)的一端滑動連接有連接桿二(13)。

2.根據權利要求1所述的一種組合式工裝，其特征在于：所述連接桿二(13)的一端固定連接有升降臺(10)，所述升降臺(10)的兩側均轉動連接有轉動架(15)，所述安裝臺(3)的兩側均貫穿開設有貫穿槽(12)，兩個所述貫穿槽(12)的內壁分別與所述升降臺(10)的兩側外側壁滑動連接，兩個所述轉動架(15)的一側均卡接有固定塊(16)，兩個所述固定塊(16)的一側分別與所述安裝臺(3)的兩側固定連接。

3.根據權利要求2所述的一種組合式工裝，其特征在于：所述安裝臺(3)的內部底部固定連接有復位彈簧一(8)，所述復位彈簧一(8)的一端與所述升降臺(10)的下端中部固定連接。

4.根據權利要求3所述的一種組合式工裝，其特征在于：所述安裝臺(3)的內部固定連接有多個導向桿(9)，多個所述導向桿(9)的外側壁均與所述升降臺(10)的內壁滑動連接。

5.根據權利要求1所述的一種組合式工裝，其特征在于：所述安裝箱(2)的上端固定連接有固定組件(4)，所述安裝箱(2)的一側固定連接有支撐臺(5)。

6.根據權利要求5所述的一種組合式工裝，其特征在于：所述支撐臺(5)的下端一側固定連接有加強筋(6)，所述加強筋(6)的一側與所述安裝箱(2)的一側固定連接。

7.根據權利要求1所述的一種組合式工裝，其特征在于：所述拆卸盒(11)的一側設置有拆卸板(14)，所述拆卸板(14)的四角處均螺紋連接有固定螺栓(22)，四個所述固定螺栓(22)的一端分別與所述拆卸盒(11)的四角處螺紋連接。

技術總結
本技術公開了一種組合式工裝，包括工作臺，所述工作臺的上端連接有安裝臺，所述安裝臺的內部頂部固定連接有拆卸盒，所述拆卸盒的一側貫穿開設有T型安裝槽，所述T型安裝槽的內壁一側固定連接有復位彈簧二，所述復位彈簧二的一端固定連接有卡塊，所述卡塊的一側貫穿開設有限位槽，所述拆卸盒的另一側貫穿開設有連通槽。本技術通過向下壓升降臺，使升降臺在貫穿槽內滑動，進而帶動連接桿二的凸塊頂在卡塊的一端，卡塊解除連接桿一的限制，從而將安裝箱從安裝臺上取下，并將新安裝箱的連接桿一插入限位槽內，便可完成對不同型號的固定組件更換，實現了不同型號的固定組件的快速更換，操作方便，更換迅速，大大提高更換的效率。

技術研發人員：柯成國,羅居峰,韓義
受保護的技術使用者：江蘇泰萊傳動技術有限公司
技術研發日：20240708
技術公布日：2025/4/28
