本技術涉及紙張加工設備，特別涉及一種自動化紙邊處理余料收集結構。

背景技術：

1、紙邊處理通常指對紙張在生產、加工或使用過程中產生的邊緣部分進行的一系列操作和處理，這包括對紙邊的裁剪、切割、修整，以獲得符合特定尺寸和形狀要求的紙張，對紙邊余料的收集、整理和再利用，以減少浪費和提高資源利用率。

2、在紙張切邊加工過程中，會產生大量的紙邊余料，現有的在對紙張切邊后，通常通過人工手動對紙邊余料進行處理，人工勞動強度大，且余料收集效果不理想，容易造成工作環境的雜亂和資源的浪費。

技術實現思路

1、本實用新型提供一種自動化紙邊處理余料收集結構，旨在解決了現有的在對紙張切邊后，通常通過人工手動對紙邊余料進行處理，人工勞動強度大，且余料收集效果不理想，容易造成工作環境的雜亂和資源的浪費的問題。

2、本實用新型是這樣實現的，一種自動化紙邊處理余料收集結構，包括底座，所述底座頂部的左側設置有固定架，所述固定架的內腔設置有傳送帶，所述固定架頂部的右側固定連接有切紙設備，所述固定架頂部的右側依次開設有切槽和斜槽，所述固定架的右側固定連接有導流板，所述底座頂部的右側固定連接有收集箱，所述收集箱頂部的左側開設有進料口，所述收集箱內腔的左側設置有壓實組件，所述收集箱的右側設置有擋板，所述收集箱右側的前側和后均固定連接有與擋板配合使用的滑軌，所述擋板靠近滑軌內壁的一側與滑軌的內壁滑動連接，所述收集箱前側和后側的右側均固定連接有與擋板配合使用的調節組件；

3、所述壓實組件包括固定塊、液壓缸和壓實板，所述固定塊的底部與底座的頂部固定連接，所述液壓缸的左側與固定塊的右側固定連接，所述液壓缸的右側與收集箱的左側固定連接，所述液壓缸的輸出端貫穿至收集箱的內腔，所述壓實板的左側與液壓缸的輸出端固定連接，所述壓實板的左側與收集箱內壁的左側接觸，所述壓實板的表面與收集箱的內壁滑動連接。

4、為了達到可以對擋板的位置進行上下調節的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述調節組件包括電動伸縮桿和連接塊，所述電動伸縮桿靠近收集箱的一側與收集箱固定連接，所述連接塊底部靠近電動伸縮桿輸出端的一側與電動伸縮桿的輸出端固定連接，所述連接塊底部靠近擋板的一側與擋板固定連接。

5、為了達到可以對底座進行穩定支撐，并且使底座可以方便移動的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述底座的底部固定連接有萬向自鎖輪，所述萬向自鎖輪的數量為四個，且均勻分布在底座的底部。

6、為了達到對固定架進行穩定支撐的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述固定架底部的前側和后側均固定連接有支撐架，所述支撐架的底部與底座固定連接。

7、為了達到增加導流板與固定架的連接穩定性的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述導流板底部的前側和后側均固定連接有加強筋，所述加強筋靠近固定架的一側與固定架固定連接。

8、為了達到使液壓缸的輸出端可以穿入收集箱進行伸縮輸出工作的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述收集箱的左側開設有與液壓缸配合使用的通孔，所述液壓缸的輸出桿與通孔的內壁滑動連接。

9、為了達到對壓實板進行輔助限位，使壓實板在對紙邊余料壓實移動時更加穩定的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述壓實板左側的前側和后側均固定連接有輔助限位桿，所述輔助限位桿的左側貫穿至收集箱的左側。

10、為了達到使輔助限位桿可以跟隨壓實板進行左右移動的效果，作為本實用新型的一種自動化紙邊處理余料收集結構優選的，所述收集箱內壁左側的前側和后側均開設有與輔助限位桿配合使用的滑動孔，所述輔助限位桿的表面與滑動孔的內壁滑動連接。

11、與現有技術相比，本實用新型的有益效果是：

12、該自動化紙邊處理余料收集結構，通過設置底座、固定架、傳送帶、切紙設備、切槽、斜槽、導流板、收集箱、進料口、壓實組件、擋板、滑軌和調節組件，使用時，通過傳送帶將需要切邊的紙張輸送至切紙設備底部的切割區域，然后通過切紙設備對紙張進行切割工作，然后切割后的紙邊余料會直接通過斜槽和導流板滑落，然后通過進料口進入收集箱內進行收集，當收集箱裝滿時，可以啟動壓實組件對紙邊余料進行壓實，從而可以增加收集箱的收集量，當收集箱內收集一定的紙邊余料需要下料時，可以啟動調節組件，使調節組件帶動擋板在滑軌的內腔向上移動，使擋板移動至不妨礙下料的位置，然后可以啟動壓實組件將紙邊余料從收集箱內推出進行下料，從而體現了能夠高效、自動地完成紙邊余料的切割和收集處理，降低了人工的勞動強度，提高資源利用率，改善工作環境。

技術特征：

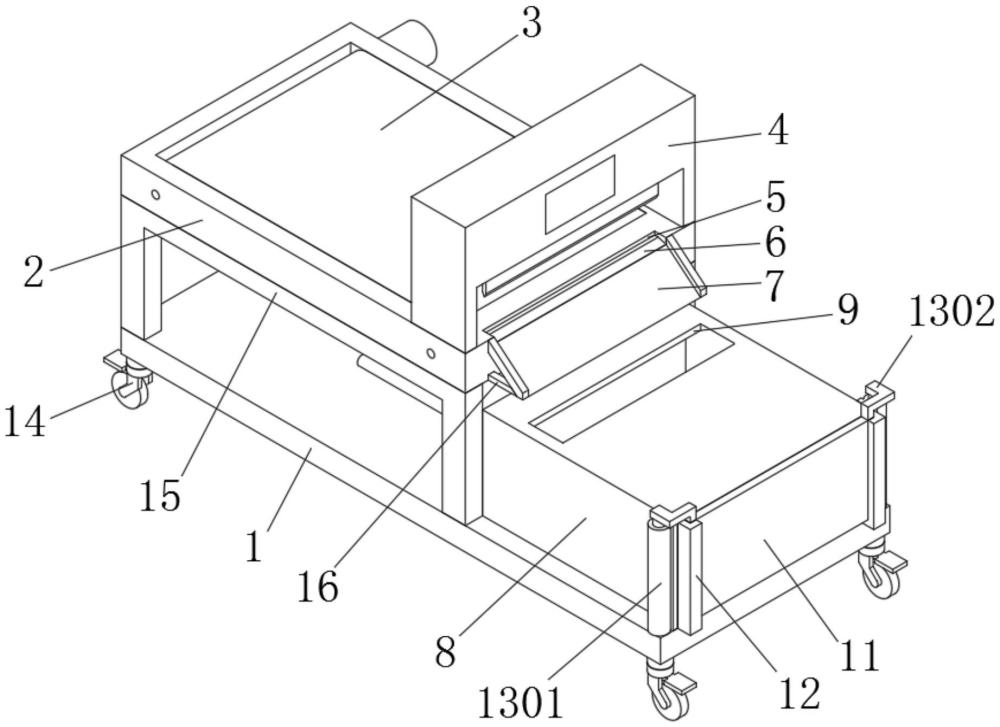

1.一種自動化紙邊處理余料收集結構，包括底座(1)，其特征在于：所述底座(1)頂部的左側設置有固定架(2)，所述固定架(2)的內腔設置有傳送帶(3)，所述固定架(2)頂部的右側固定連接有切紙設備(4)，所述固定架(2)頂部的右側依次開設有切槽(5)和斜槽(6)，所述固定架(2)的右側固定連接有導流板(7)，所述底座(1)頂部的右側固定連接有收集箱(8)，所述收集箱(8)頂部的左側開設有進料口(9)，所述收集箱(8)內腔的左側設置有壓實組件(10)，所述收集箱(8)的右側設置有擋板(11)，所述收集箱(8)右側的前側和后均固定連接有與擋板(11)配合使用的滑軌(12)，所述擋板(11)靠近滑軌(12)內壁的一側與滑軌(12)的內壁滑動連接，所述收集箱(8)前側和后側的右側均固定連接有與擋板(11)配合使用的調節組件(13)；

2.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述調節組件(13)包括電動伸縮桿(1301)和連接塊(1302)，所述電動伸縮桿(1301)靠近收集箱(8)的一側與收集箱(8)固定連接，所述連接塊(1302)底部靠近電動伸縮桿(1301)輸出端的一側與電動伸縮桿(1301)的輸出端固定連接，所述連接塊(1302)底部靠近擋板(11)的一側與擋板(11)固定連接。

3.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述底座(1)的底部固定連接有萬向自鎖輪(14)，所述萬向自鎖輪(14)的數量為四個，且均勻分布在底座(1)的底部。

4.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述固定架(2)底部的前側和后側均固定連接有支撐架(15)，所述支撐架(15)的底部與底座(1)固定連接。

5.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述導流板(7)底部的前側和后側均固定連接有加強筋(16)，所述加強筋(16)靠近固定架(2)的一側與固定架(2)固定連接。

6.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述收集箱(8)的左側開設有與液壓缸(1002)配合使用的通孔(17)，所述液壓缸(1002)的輸出桿與通孔(17)的內壁滑動連接。

7.根據權利要求1所述的一種自動化紙邊處理余料收集結構，其特征在于：所述壓實板(1003)左側的前側和后側均固定連接有輔助限位桿(18)，所述輔助限位桿(18)的左側貫穿至收集箱(8)的左側。

8.根據權利要求7所述的一種自動化紙邊處理余料收集結構，其特征在于：所述收集箱(8)內壁左側的前側和后側均開設有與輔助限位桿(18)配合使用的滑動孔(19)，所述輔助限位桿(18)的表面與滑動孔(19)的內壁滑動連接。

技術總結
本技術公開了一種自動化紙邊處理余料收集結構，屬于紙張加工設備技術領域，其技術方案要點包括底座，所述底座頂部的左側設置有固定架，所述固定架的內腔設置有傳送帶，所述固定架頂部的右側固定連接有切紙設備，所述固定架頂部的右側依次開設有切槽和斜槽，所述固定架的右側固定連接有導流板，所述底座頂部的右側固定連接有收集箱，所述收集箱頂部的左側開設有進料口，所述收集箱內腔的左側設置有壓實組件，所述收集箱的右側設置有擋板，解決了現有的在對紙張切邊后，通常通過人工手動對紙邊余料進行處理，人工勞動強度大，且余料收集效果不理想，容易造成工作環境的雜亂和資源的浪費的問題。

技術研發人員：劉保峰,秦啟文,于茂海
受保護的技術使用者：棗莊市天龍紙業有限公司
技術研發日：20240714
技術公布日：2025/4/28
