本技術涉及線纜夾爪，具體為一種多夾爪組件。

背景技術：

1、當需要對纜線進行扣線時，需要用到夾爪，通過夾爪對纜線進行夾持，調節到適當位置，將纜線導入到線槽內部，進行卡扣，然而現在有夾爪技術并不完善，因此本實用新型提供了一種多夾爪組件，用來改善提高裝置效率。

2、現有技術中，如公開號為cn214869151?u的一種夾持組件，包括機架、第一傳動件、第二傳動件及夾爪組件；所述夾爪組件包括安裝板、隔板、夾爪升降驅動件、滑板、夾爪及彈性件；所述隔板設于安裝板，所述夾爪升降驅動件設于安裝板，所述滑板滑動連接于隔板，所述夾爪設于滑板，所述彈性件的兩端分別連接夾爪升降驅動件和滑板；所述第一傳動件設于機架并驅動第二傳動件運動，所述第二傳動件驅動安裝板運動；通過設置彈性件，起到緩沖夾爪運動速度的目的，提高生產質量。

3、上述專利中提出現有的夾爪組件通常都是通過設置彈性件，起到緩沖夾爪運動速度的目的，提高生產質量等，然而在使用中夾爪運動為直線運動，不能對線纜進行轉角，導致運動軌跡收到限制，降低了該裝置的工作效率，且夾爪在進行轉角時，中心點與夾爪的間距無法調節，不能調節放置框位置，因此本實用新型提供了一種多夾爪組件。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種多夾爪組件，解決了上述背景技術中提出的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型提供如下技術方案予以實現：一種多夾爪組件，包括連接框，所述連接框的正面固定安裝有電源盒，所述連接框的一側固定安裝有固定連接板，所述固定連接板的上表面開設有第一螺紋孔，所述第一螺紋孔的內部螺紋連接有第一固定螺栓，所述固定連接板的一側固定安裝有第一電機盒，所述第一電機盒的內部固定安裝有第一電機；

5、所述第一電機的輸出端花鍵連接有第一傳動桿，所述第一傳動桿的一端固定安裝有雙向螺紋輸送桿，所述雙向螺紋輸送桿的一側平行設置有限位桿，所述雙向螺紋輸送桿的表面通過第二螺紋孔螺紋連接有螺紋板，所述螺紋板的底部固定安裝有液壓桿。

6、優選的，所述液壓桿的底部固定安裝有圓盤，所述圓盤的底部固定安裝有第二電機，所述第二電機的輸出端花鍵連接有第二傳動桿。

7、優選的，所述第二傳動桿的一端固定安裝有轉桿，所述轉桿的底部固定安裝有旋轉板，所述旋轉板的底部固定安裝有照明燈。

8、優選的，所述照明燈的一側固定安裝有相機，所述相機的一側開設有第一放置槽，所述第一放置槽的內部固定安裝有第一伺服電機。

9、優選的，所述第一放置槽的一側開設有第二放置槽，所述第二放置槽的內部固定安裝有第二伺服電機，所述第二伺服電機的輸出端花鍵連接有第三傳動桿。

10、優選的，所述第三傳動桿的一端固定安裝有旋轉環，所述旋轉環的上表面開設有第三螺紋孔，所述第三螺紋孔的內部螺紋連接有第二固定螺栓。

11、優選的，所述第二固定螺栓的表面通過第四螺紋孔螺紋連接有放置框，所述放置框的底部開設有第三放置槽，所述放置框的一側固定安裝有伸縮桿。

12、優選的，所述伸縮桿的一端固定安裝有移動板，所述移動板的底部固定安裝有夾爪，所述夾爪的另一側開設有限位槽，且夾爪的表面設置有橡膠墊。

13、(三)有益效果

14、與現有技術相比，本實用新型提供了一種多夾爪組件，具備以下有益效果：

15、1、本實用新型通過第二電機、第二傳動桿、轉桿和旋轉板的配合設置，使用時通過第二電機外接電源帶動第二傳動桿進行轉動，進而通過第二傳動桿帶動轉桿進行轉動，繼而通過轉桿帶動旋轉板進行轉動，從而起到了便于對夾爪以轉桿為中心進行旋轉位置調節的作用，使得便于對線纜進行轉角提高了該裝置的工作效率。

16、2、本實用新型通過旋轉環、第二固定螺栓和放置框的配合設置，使用時將放置框放置在旋轉環底部，進而通過第二固定螺栓對放置框進行拆卸，從而起到了便于調節放置框位置的作用，使得提高了該裝置的實用性。

技術特征：

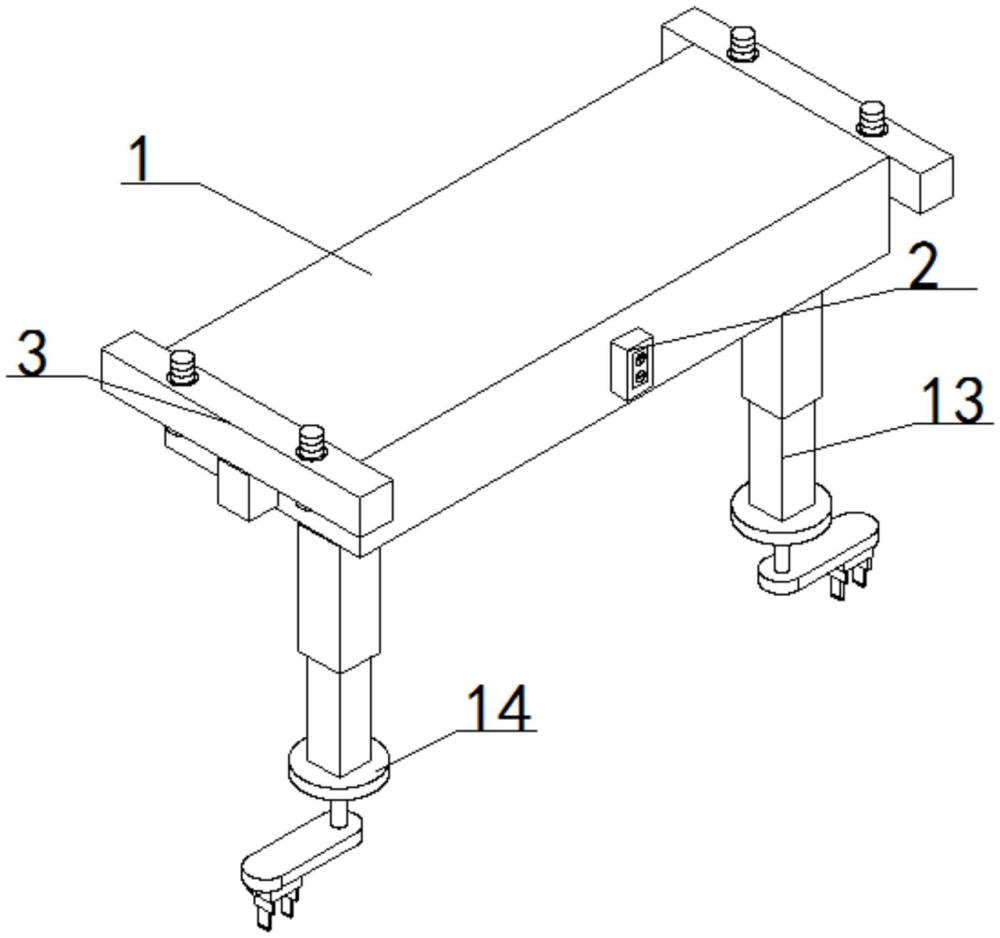

1.一種多夾爪組件，包括連接框(1)，其特征在于：所述連接框(1)的正面固定安裝有電源盒(2)，所述連接框(1)的一側固定安裝有固定連接板(3)，所述固定連接板(3)的上表面開設有第一螺紋孔(4)，所述第一螺紋孔(4)的內部螺紋連接有第一固定螺栓(5)，所述固定連接板(3)的一側固定安裝有第一電機盒(6)，所述第一電機盒(6)的內部固定安裝有第一電機(7)；

2.根據權利要求1所述的一種多夾爪組件，其特征在于：所述液壓桿(13)的底部固定安裝有圓盤(14)，所述圓盤(14)的底部固定安裝有第二電機(15)，所述第二電機(15)的輸出端花鍵連接有第二傳動桿(16)。

3.根據權利要求2所述的一種多夾爪組件，其特征在于：所述第二傳動桿(16)的一端固定安裝有轉桿(17)，所述轉桿(17)的底部固定安裝有旋轉板(18)，所述旋轉板(18)的底部固定安裝有照明燈(19)。

4.根據權利要求3所述的一種多夾爪組件，其特征在于：所述照明燈(19)的一側固定安裝有相機(20)，所述相機(20)的一側開設有第一放置槽(21)，所述第一放置槽(21)的內部固定安裝有第一伺服電機(22)。

5.根據權利要求4所述的一種多夾爪組件，其特征在于：所述第一放置槽(21)的一側開設有第二放置槽(23)，所述第二放置槽(23)的內部固定安裝有第二伺服電機(24)，所述第二伺服電機(24)的輸出端花鍵連接有第三傳動桿(25)。

6.根據權利要求5所述的一種多夾爪組件，其特征在于：所述第三傳動桿(25)的一端固定安裝有旋轉環(26)，所述旋轉環(26)的上表面開設有第三螺紋孔(27)，所述第三螺紋孔(27)的內部螺紋連接有第二固定螺栓(28)。

7.根據權利要求6所述的一種多夾爪組件，其特征在于：所述第二固定螺栓(28)的表面通過第四螺紋孔(29)螺紋連接有放置框(30)，所述放置框(30)的底部開設有第三放置槽(31)，所述放置框(30)的一側固定安裝有伸縮桿(32)。

8.根據權利要求7所述的一種多夾爪組件，其特征在于：所述伸縮桿(32)的一端固定安裝有移動板(33)，所述移動板(33)的底部固定安裝有夾爪(34)，所述夾爪(34)的另一側開設有限位槽(35)，且夾爪(34)的表面設置有橡膠墊。

技術總結
本技術涉及線纜夾爪技術領域，且公開了一種多夾爪組件，包括連接框，所述連接框的正面固定安裝有電源盒，所述連接框的一側固定安裝有固定連接板，所述固定連接板的上表面開設有第一螺紋孔，所述第一螺紋孔的內部螺紋連接有第一固定螺栓，所述固定連接板的一側固定安裝有第一電機盒，所述第一電機盒的內部固定安裝有第一電機。本技術通過第二電機、第二傳動桿、轉桿和旋轉板的配合設置，使用時通過第二電機外接電源帶動第二傳動桿進行轉動，進而通過第二傳動桿帶動轉桿進行轉動，繼而通過轉桿帶動旋轉板進行轉動，從而起到了便于對夾爪以轉桿為中心進行旋轉位置調節的作用，使得便于對線纜進行轉角提高了該裝置的工作效率。
