本發明涉及螺栓拆裝工具，具體為一種新型帶電作業用反向快速螺栓緊固工具。

背景技術：

1、隨著電網的快速發展，電網構架越來越完善，林立的輸電線路、桿塔隨處可見，電力人在日常巡視維護中時常發現各類型的缺陷隱患，直線桿塔用于承載導線荷重的懸垂線夾螺栓如果松動，極易發生導線脫落的危險，且雙回路多回路導線由于桿塔導線排列緊湊留有等電位帶電作業的裕度往往不能滿足工作要求，如果停電對螺栓進行緊固又會造成供電損失，如何在不停電下安全完成松動螺栓緊固是我們目前遇到的一項難點、痛點，為提高方便在電網通電情況下對螺栓進行旋緊，我們提出一種新型帶電作業用反向快速螺栓緊固工具。

技術實現思路

1、針對現有技術的不足，本發明提供了一種新型帶電作業用反向快速螺栓緊固工具，通過間距調節組件適應調節安裝架與主盒之間的間距，之后通過適應調節組件調節兩組抵緊板件之間的間距，使兩組抵緊板件能夠抵緊不同尺寸的懸垂線夾螺栓，之后啟動電機進而可將電網螺栓擰緊到帶電的電網上，解決了背景的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：

3、一種新型帶電作業用反向快速螺栓緊固工具，包括主盒，所述主盒上固定連接有t型塊，所述t型塊上固定連接有軸套，所述軸套上固定連接有絕緣管，所述絕緣管上滑動套裝有絕緣手持桿，所述絕緣手持桿的外表面固定套裝有橡膠手持套，所述主盒的外部固定安裝有電機，所述電機的輸出端固定連接有調速控制器，所述調速控制器的輸出軸固定連接有套管，所述套管上滑動套裝有外六角桿，所述外六角桿遠離套管的一端固定連接有連接軸，所述連接軸上轉動安裝有安裝架；

4、所述安裝架上固定連接有兩組連接塊，兩組連接塊之間通過轉軸轉動安裝有反光鏡；

5、所述安裝架與主盒之間連接有用于調節安裝架間距的間距調節組件，所述安裝架上轉動安裝有拆卸套，所述拆卸套與連接軸之間連接有用于驅動拆卸套轉動的驅動組件，所述拆卸套的內部安裝有兩組用于對電網螺栓進行抵緊的抵緊板件，所述拆卸套的背面安裝有用于調節兩組抵緊板件間距的適應調節組件。

6、作為本申請進一步的，適應調節組件包括安裝板，所述安裝板通過鎖緊螺栓固定安裝在安裝架上，所述安裝板上轉動嵌裝有內螺紋套，所述內螺紋套的外表面固定套裝有防滑凸塊，所述內螺紋套上螺紋穿設有外螺紋管，所述外螺紋管的一端轉動連通有旋轉接頭，所述拆卸套的背面滑動套裝有錐形套，所述旋轉接頭固定嵌裝在錐形套的背面，抵緊板件由直板、彎角板以及斜板組成，所述直板、彎角板以及斜板三者一體化連接，所述直板上固定連接有滑柱，所述滑柱滑動穿設在拆卸套上，所述滑柱遠離拆卸套的一端固定連接有限位塊，所述滑柱的外表面套裝有復位彈簧，所述復位彈簧的一端與直板固定連接，所述復位彈簧的另一端與拆卸套的內壁固定連接。

7、作為本申請進一步的，所述斜板的斜面與錐形套的內壁斜面相適配，所述外螺紋管的外表面開設有若干限位滑口，所述限位滑口的外表面滑動連接有限位滑塊，所述外螺紋管的外表面套裝有限位環，所述限位滑塊與限位環的內壁固定連接，所述限位環通過連接架與安裝板通過螺釘固定連接。

8、作為本申請進一步的，兩組的所述直板內側均開設有若干防滑凹紋。

9、作為本申請進一步的，間距調節組件包括安裝塊，所述安裝塊通過螺釘固定連接在主盒的外側，所述安裝塊上轉動安裝有內螺紋調節套，所述內螺紋調節套上螺紋套裝有調節絲桿，所述調節絲桿與安裝架固定連接。

10、作為本申請進一步的，驅動組件包括主動錐形齒輪和從動錐形齒輪，所述主動錐形齒輪固定安裝在連接軸上，所述從動錐形齒輪固定套裝在拆卸套的外表面，所述主動錐形齒輪與從動錐形齒輪嚙合。

11、作為本申請進一步的，所述絕緣手持桿的端部活動安裝有轉動套，所述轉動套的端部固定連接有內錐形抵緊套，所述絕緣手持桿端部固定連接有若干斜面塊，所述斜面塊上固定連接有螺紋部，所述內錐形抵緊套與斜面塊上的螺紋部螺紋連接，所述斜面塊與絕緣管的外表面緊貼。

12、作為本申請進一步的，所述反光鏡上的一端轉軸轉動穿設出連接塊，且轉動穿設出連接塊的轉軸端部固定連接有外螺紋柱，所述外螺紋柱的外表面螺紋旋接有外六角螺母，所述外六角螺母的外表面轉動安裝有抵緊套，所述抵緊套抵緊在對應的連接塊上。

13、作為本申請進一步的，所述旋轉接頭上固定連通有除銹噴管，所述絕緣手持桿的端部固定連通有除銹劑進管，所述主盒的內部固定安裝有加熱盒，所述加熱盒的內壁固定連接有隔熱層，隔熱層的內部固定安裝有導熱硅膠層，導熱硅膠層的內部固定安裝有盤管，所述盤管的一端固定伸入到絕緣管的內部，所述盤管通過軟質輸液管與外螺紋管固定連通，所述主盒內部的導熱硅膠層上固定穿設有若干電加熱管。

14、本發明提供了一種新型帶電作業用反向快速螺栓緊固工具。與現有技術相比具備以下有益效果：

15、1、該新型帶電作業用反向快速螺栓緊固工具，降低作業風險：采用絕緣操作桿，免登高作業，降低高處墜落及觸電風險；

16、2、該新型帶電作業用反向快速螺栓緊固工具，通用性強、提高工作效率：通過設計適應調節組件，可根據具體工作環境適應不同型號的螺母，適合各種不同環境，提高工作效率急通用性；

17、3、該新型帶電作業用反向快速螺栓緊固工具，標準化、智能化：采用智能式設計、電動帶動傳動軸鎖緊螺母，不需傳統兩人配合鎖緊，一人即可完成操作，節約工作成本；

18、4、該新型帶電作業用反向快速螺栓緊固工具，本裝置通過間距調節組件可調節安裝架與主盒之間的間距，適應不同的使用環境；

19、5、該新型帶電作業用反向快速螺栓緊固工具，設置的反光鏡可調節角度，便于作業人員觀察到電網螺栓的具體位置，更加方便人員套住電網螺栓，優化了操作流程，節約工作成本與時間；

20、6、該新型帶電作業用反向快速螺栓緊固工具，本裝置不僅可方便將電網上松動的螺栓進行擰緊，同時可將需要拆卸的電網螺栓進行拆卸，為防止因電網螺栓生銹而導致拆卸困難，外部的除銹液可依次通過除銹劑進管3進入最后除銹液通過除銹噴管噴出，此外，為提高除銹液的除銹效果，可啟動加熱盒中的電加熱管，被加熱后的除銹液將熱量傳遞給電網上的螺栓，通過熱脹冷縮原理，電網上的螺栓將產生膨脹間隙，進而方便人員擰開螺栓，本裝置不僅可擰緊螺栓，同時可擰開螺栓，方便對拆卸困難的螺栓進行拆裝。

技術特征：

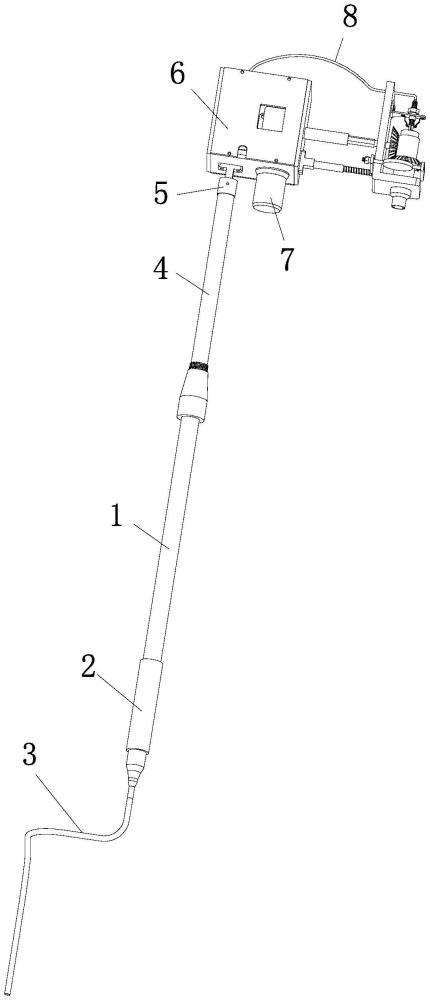

1.一種新型帶電作業用反向快速螺栓緊固工具，包括主盒(6)，其特征在于：所述主盒(6)上固定連接有t型塊(12)，所述t型塊(12)上固定連接有軸套(5)，所述軸套(5)上固定連接有絕緣管(4)，所述絕緣管(4)上滑動套裝有絕緣手持桿(1)，所述絕緣手持桿(1)的外表面固定套裝有橡膠手持套(2)，所述主盒(6)的外部固定安裝有電機(7)，所述電機(7)的輸出端固定連接有調速控制器(20)，所述調速控制器(20)的輸出軸固定連接有套管(13)，所述套管(13)上滑動套裝有外六角桿(21)，所述外六角桿(21)遠離套管(13)的一端固定連接有連接軸(22)，所述連接軸(22)上轉動安裝有安裝架(14)；

2.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：適應調節組件包括安裝板(38)，所述安裝板(38)通過鎖緊螺栓固定安裝在安裝架(14)上，所述安裝板(38)上轉動嵌裝有內螺紋套(43)，所述內螺紋套(43)的外表面固定套裝有防滑凸塊(41)，所述內螺紋套(43)上螺紋穿設有外螺紋管(42)，所述外螺紋管(42)的一端轉動連通有旋轉接頭(46)，所述拆卸套(17)的背面滑動套裝有錐形套(37)，所述旋轉接頭(46)固定嵌裝在錐形套(37)的背面，抵緊板件由直板(33)、彎角板(35)以及斜板(36)組成，所述直板(33)、彎角板(35)以及斜板(36)三者一體化連接，所述直板(33)上固定連接有滑柱(34)，所述滑柱(34)滑動穿設在拆卸套(17)上，所述滑柱(34)遠離拆卸套(17)的一端固定連接有限位塊(39)，所述滑柱(34)的外表面套裝有復位彈簧(40)，所述復位彈簧(40)的一端與直板(33)固定連接，所述復位彈簧(40)的另一端與拆卸套(17)的內壁固定連接。

3.根據權利要求2所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：所述斜板(36)的斜面與錐形套(37)的內壁斜面相適配，所述外螺紋管(42)的外表面開設有若干限位滑口(45)，所述限位滑口(45)的外表面滑動連接有限位滑塊(47)，所述外螺紋管(42)的外表面套裝有限位環(44)，所述限位滑塊(47)與限位環(44)的內壁固定連接，所述限位環(44)通過連接架(48)與安裝板(38)通過螺釘固定連接。

4.根據權利要求3所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在：兩組的所述直板(33)內側均開設有若干防滑凹紋。

5.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：間距調節組件包括安裝塊(23)，所述安裝塊(23)通過螺釘固定連接在主盒(6)的外側，所述安裝塊(23)上轉動安裝有內螺紋調節套(19)，所述內螺紋調節套(19)上螺紋套裝有調節絲桿(18)，所述調節絲桿(18)與安裝架(14)固定連接。

6.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：驅動組件包括主動錐形齒輪(31)和從動錐形齒輪(32)，所述主動錐形齒輪(31)固定安裝在連接軸(22)上，所述從動錐形齒輪(32)固定套裝在拆卸套(17)的外表面，所述主動錐形齒輪(31)與從動錐形齒輪(32)嚙合。

7.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：所述絕緣手持桿(1)的端部活動安裝有轉動套(9)，所述轉動套(9)的端部固定連接有內錐形抵緊套(10)，所述絕緣手持桿(1)端部固定連接有若干斜面塊(11)，所述斜面塊(11)上固定連接有螺紋部，所述內錐形抵緊套(10)與斜面塊(11)上的螺紋部螺紋連接，所述斜面塊(11)與絕緣管(4)的外表面緊貼。

8.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：所述反光鏡(15)上的一端轉軸(30)轉動穿設出連接塊(16)，且轉動穿設出連接塊(16)的轉軸(30)端部固定連接有外螺紋柱(27)，所述外螺紋柱(27)的外表面螺紋旋接有外六角螺母(28)，所述外六角螺母(28)的外表面轉動安裝有抵緊套(29)，所述抵緊套(29)抵緊在對應的連接塊(16)上。

9.根據權利要求2所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：所述旋轉接頭(46)上固定連通有除銹噴管(24)，所述絕緣手持桿(1)的端部固定連通有除銹劑進管(3)。

10.根據權利要求1所述的一種新型帶電作業用反向快速螺栓緊固工具，其特征在于：所述主盒(6)的內部固定安裝有加熱盒(25)，所述加熱盒(25)的內壁固定連接有隔熱層，隔熱層的內部固定安裝有導熱硅膠層，導熱硅膠層的內部固定安裝有盤管(26)，所述盤管(26)的一端固定伸入到絕緣管(4)的內部，所述盤管(26)通過軟質輸液管(8)與外螺紋管(42)固定連通，所述主盒(6)內部的導熱硅膠層上固定穿設有若干電加熱管。

技術總結
本發明屬于螺栓拆裝工具技術領域，具體為一種新型帶電作業用反向快速螺栓緊固工具，包括主盒，所述主盒上固定連接有T型塊，所述T型塊上固定連接有軸套，所述軸套上固定連接有絕緣管，所述絕緣管上滑動套裝有絕緣手持桿，所述絕緣手持桿的外表面固定套裝有橡膠手持套，所述主盒的外部固定安裝有電機，所述電機的輸出端固定連接有調速控制器，所述調速控制器的輸出軸固定連接有套管，通過間距調節組件適應調節安裝架與主盒之間的間距，之后通過適應調節組件調節兩組抵緊板件之間的間距，使兩組抵緊板件能夠抵緊不同尺寸的懸垂線夾螺栓，之后啟動電機進而可將電網螺栓擰緊到帶電的電網上。

技術研發人員：和慶江,趙宇欣,周海濤,經麗新,胡金殿,和鼎盛,康遠勇,李正顯,賈高明,李霖,和耀南
受保護的技術使用者：云南電網有限責任公司麗江供電局
技術研發日：
技術公布日：2025/4/28
