本技術涉及永磁真空斷路器安裝測試，特別涉及一種專用于快速永磁真空斷路器安裝測試的機臺。

背景技術：

1、為了在出廠前將真空斷路器的機械動作部分的性能調節到最佳，需要測試真空斷路器的機械特性，并根據測試結果，調節相關零部件，讓機械特性處在最佳的范圍，測試這些性能，除了需要借助很多工具和儀器外，還要將真空斷路器升高(且是多個任意位置)，并需要沿垂直軸，做水平方向的全方位轉動，以便測量、調節多個側面或底部的零件或尺寸。

2、但是現有的用于快速永磁真空斷路器安裝測試的機臺規格重量較大,且設備自身移動軌跡多導致占地空間大，不便于移動運輸。

技術實現思路

1、本實用新型的目的在于提供一種專用于快速永磁真空斷路器安裝測試的機臺，以解決上述背景技術中提出的至少任一問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種專用于快速永磁真空斷路器安裝測試的機臺，包括底座，所述底座頂部靠后焊接有移動軌道，所述移動軌道頂部可拆卸連接有第一電機，所述第一電機輸出端可拆卸連接有第一絲杠，所述第一絲杠上螺紋連接有第一滾珠滑塊，所述第一滾珠滑塊前端固定連接有第一滑軌，所述第一滑軌右側可拆卸連接有第二電機，所述第二電機輸出端可拆卸連接有第二絲杠，所述第二絲杠上螺紋連接有第二滾珠滑塊，所述第二滾珠滑塊頂部焊接有第二滑軌，所述第二滑軌右側可拆卸連接有第三電機，所述第三電機可拆卸連接有第三絲杠，所述第三絲杠上螺紋連接有安裝件；

3、所述底座頂部可拆卸連接有工作臺，所述工作臺內壁頂部可拆卸連接有液壓伸縮桿固定端，所述液壓伸縮桿活動端可拆卸連接有連接板，所述連接板底部均勻分布有四個支撐腳，四個所述支撐腳底端分別可拆卸連接有萬向輪。

4、優選的，所述移動軌道頂部開設有用于所述第一絲杠靠近第一電機一端連通的通孔；

5、所述第一滾珠滑塊可在所述移動軌道內壁滑動；

6、所述第二滾珠滑塊可在所述第一滑軌內壁滑動；

7、所述安裝件后端均在所述第二滑軌內壁滑動。

8、優選的，四個所述支撐腳頂端均與所述連接板焊接；

9、所述底座頂部均勻開設有用于四個所述支撐腳滑動的圓孔。

10、優選的，所述安裝件頂部靠前可拆卸連接有第四電機，所述第四電機輸出端可拆卸連接有安裝支架，所述安裝支架頂部焊接有夾持環。

11、優選的，所述夾持環左右兩側分別開設有螺紋孔，兩個所述螺紋孔內分別設置有螺紋桿，兩個所述螺紋桿均與所述夾持環螺紋連接。

12、優選的，兩個所述螺紋桿相向端轉動連接有夾持橡膠墊，兩個所述夾持橡膠墊均設置在所述夾持環內壁。

13、優選的，所述安裝件頂部開設有用于所述第四電機輸出端轉動的轉孔。

14、本實用新型的有益效果如下：

15、1、本實用新型中，通過設置工作臺、液壓伸縮桿、連接板、支撐腳、萬向輪使設備整體便于通過萬向輪移動的，確定放置位置后可通過液壓伸縮桿帶動連接板與支撐腳下移至接觸地面并將工作臺頂起，工作臺帶動底座和萬向輪離開放置地面，使四個支撐腳實現固定狀態的支撐工作，便于移動的同時提高固定穩定性。

16、2、本實用新型中，通過設置第一滑軌、第二電機、第二絲杠、第二滾珠滑塊、第二滑軌、第三電機、第三絲杠、安裝件使滑動軌跡可延長與重合，移動與運輸過程中可將兩個滑軌移動至重合，減少移動過程中凸出的面積造成的磕碰與限位，減少運輸過程中所占用的空間體積，增加結構厚度，提高堅固性。

技術特征：

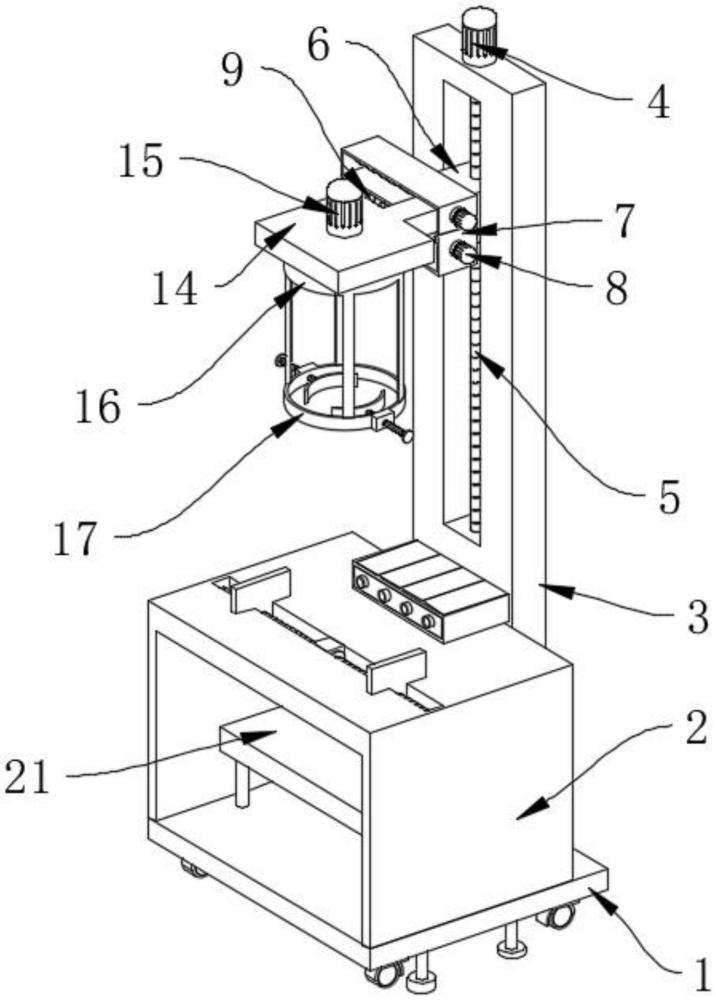

1.一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：包括底座(1)，所述底座(1)頂部靠后焊接有移動軌道(3)，所述移動軌道(3)頂部可拆卸連接有第一電機(4)，所述第一電機(4)輸出端可拆卸連接有第一絲杠(5)，所述第一絲杠(5)上螺紋連接有第一滾珠滑塊(6)，所述第一滾珠滑塊(6)前端固定連接有第一滑軌(7)，所述第一滑軌(7)右側可拆卸連接有第二電機(8)，所述第二電機(8)輸出端可拆卸連接有第二絲杠(9)，所述第二絲杠(9)上螺紋連接有第二滾珠滑塊(10)，所述第二滾珠滑塊(10)頂部焊接有第二滑軌(11)，所述第二滑軌(11)右側可拆卸連接有第三電機(12)，所述第三電機(12)可拆卸連接有第三絲杠(13)，所述第三絲杠(13)上螺紋連接有安裝件(14)；

2.根據權利要求1所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：所述移動軌道(3)頂部開設有用于所述第一絲杠(5)靠近第一電機(4)一端連通的通孔；

3.根據權利要求1所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：四個所述支撐腳(22)頂端均與所述連接板(21)焊接；

4.根據權利要求1所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：所述安裝件(14)頂部靠前可拆卸連接有第四電機(15)，所述第四電機(15)輸出端可拆卸連接有安裝支架(16)，所述安裝支架(16)頂部焊接有夾持環(17)。

5.根據權利要求4所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：所述夾持環(17)左右兩側分別開設有螺紋孔，兩個所述螺紋孔內分別設置有螺紋桿(18)，兩個所述螺紋桿(18)均與所述夾持環(17)螺紋連接。

6.根據權利要求5所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：兩個所述螺紋桿(18)相向端轉動連接有夾持橡膠墊(19)，兩個所述夾持橡膠墊(19)均設置在所述夾持環(17)內壁。

7.根據權利要求4所述的一種專用于快速永磁真空斷路器安裝測試的機臺，其特征在于：所述安裝件(14)頂部開設有用于所述第四電機(15)輸出端轉動的轉孔。

技術總結
本技術公開了一種專用于快速永磁真空斷路器安裝測試的機臺，涉及永磁真空斷路器安裝測試技術領域，包括底座，所述底座頂部靠后焊接有移動軌道，所述移動軌道頂部可拆卸連接有第一電機，所述第一電機輸出端可拆卸連接有第一絲杠，所述第一絲杠上螺紋連接有第一滾珠滑塊，所述第一滾珠滑塊前端固定連接有第一滑軌，所述第一滑軌右側可拆卸連接有第二電機。通過設置工作臺、液壓伸縮桿、連接板、支撐腳、萬向輪使設備整體便于通過萬向輪移動的，確定放置位置后可通過液壓伸縮桿帶動連接板與支撐腳下移至接觸地面并將工作臺頂起，工作臺帶動底座和萬向輪離開放置地面，使四個支撐腳實現固定狀態的支撐工作，便于移動的同時提高固定穩定性。

技術研發人員：周偉,舒貴鑫
受保護的技術使用者：合肥言臻科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
