本技術涉及清理，尤其涉及一種切紙機的碎屑清理裝置。

背景技術：

1、切紙機是傳統產品，是用來處理印刷后期的紙張裁切需求，分為甩刀切紙機和平刀切紙機兩類。切紙機在使用過程中，會產生大量的紙屑和碎屑。

2、在現有技術中，切紙機的切紙板上會殘留較多的紙屑以及碎屑，對他進行清理的時候，一般是紙材加工完畢且將其移走之后，借助掃把類設備組件對切紙板表面進行清掃，該清理方式存在不足，比如手動清理費時費力不便捷。其次，掃把類設備組件(掃把毛)容易積存空氣中的灰塵，所以，他雖然能清除掉切紙板上的紙屑以及碎屑，但是容易殘留灰塵，影響切紙板表面整潔度，從而會影響后續放入其上的紙材的接觸面的整潔度。所以，為了應對該問題，在此提出了一種切紙機的碎屑清理裝置。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種切紙機的碎屑清理裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種切紙機的碎屑清理裝置，包括切紙板與紙材本體，所述切紙板上設有第一轉動槽，所述第一轉動槽內轉動設有第一螺桿，所述第一螺桿上螺紋套設有螺母，所述螺母上通過銜接機構設有移動板，所述移動板上設有下壓槽，所述下壓槽內通過彈性機構設有限位塊，所述切紙板底壁設有與限位塊對應且與第一轉動槽連通的條形口，所述移動板上設有第二轉動槽，所述第二轉動槽內設有第二螺桿，所述第二螺桿上螺紋套設有移動架，所述移動架上通過吸塵管設有吸塵罩。

4、優選地，所述銜接機構包括設置在螺母上的插塊，所述移動板上設有與插塊對應的插槽。

5、優選地，所述彈性機構包括設置在下壓槽內的彈簧，所述彈簧兩端分別與限位塊外壁以及下壓槽內壁彈性連接。

6、優選地，所述移動板上設有與螺母對應的銜接槽，所述插槽設置在銜接槽內壁上。

7、優選地，所述第一轉動槽設有限位桿，所述限位桿滑動貫穿螺母。

8、優選地，所述第二轉動槽內同樣設有限位桿，所述限位桿滑動貫穿移動架。

9、本實用新型的有益效果：

10、1、通過設置第一螺桿、第二螺桿、移動板、移動架、吸塵罩與吸塵管，借助上述組件實現紙屑的自動清理，無需掃把清理因此不會殘留灰塵，且吸塵罩位置可靈活調整，保證有效清理面積。

11、2、通過設置插塊、接觸槽、插槽、彈簧、限位塊與條形口，上述組件配合使用可實現吸塵罩等組件相對于切紙板的便捷拆裝，在無需進行清理操作的時候，上述組件可快捷拆除，避免對紙材本體加工造成阻礙。

技術特征：

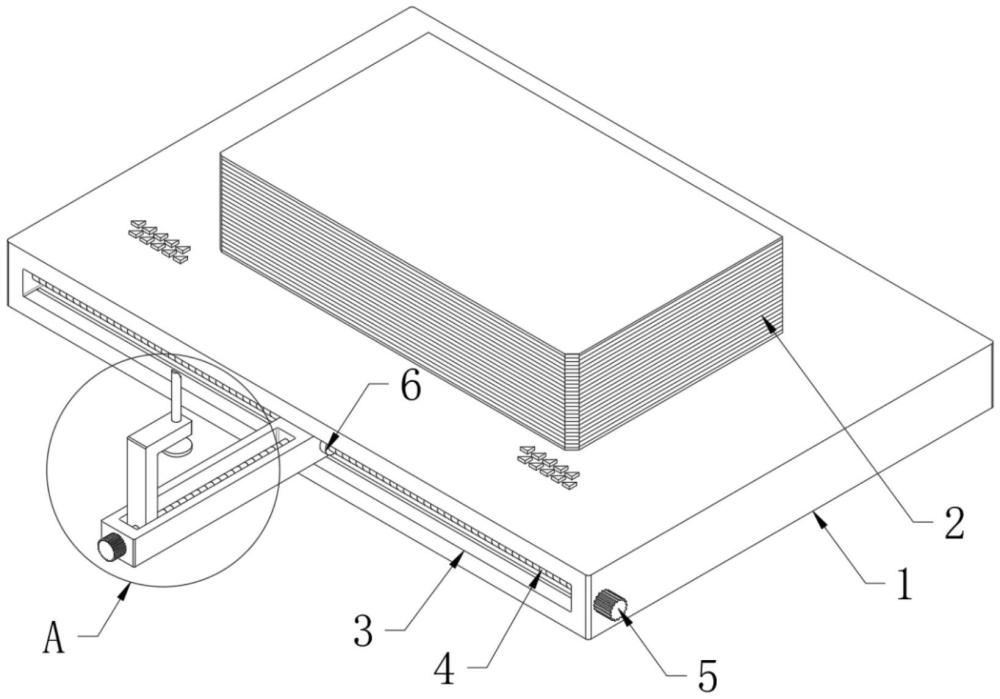

1.一種切紙機的碎屑清理裝置，包括切紙板(1)與紙材本體(2)，其特征在于，所述切紙板(1)上設有第一轉動槽(3)，所述第一轉動槽(3)內轉動設有第一螺桿(4)，所述第一螺桿(4)上螺紋套設有螺母(6)，所述螺母(6)上通過銜接機構設有移動板(7)，所述移動板(7)上設有下壓槽(16)，所述下壓槽(16)內通過彈性機構設有限位塊(17)，所述切紙板(1)底壁設有與限位塊(17)對應且與第一轉動槽(3)連通的條形口(14)，所述移動板(7)上設有第二轉動槽(8)，所述第二轉動槽(8)內設有第二螺桿(9)，所述第二螺桿(9)上螺紋套設有移動架(11)，所述移動架(11)上通過吸塵管(13)設有吸塵罩(12)。

2.根據權利要求1所述的一種切紙機的碎屑清理裝置，其特征在于，所述銜接機構包括設置在螺母(6)上的插塊(15)，所述移動板(7)上設有與插塊(15)對應的插槽。

3.根據權利要求2所述的一種切紙機的碎屑清理裝置，其特征在于，所述彈性機構包括設置在下壓槽(16)內的彈簧(18)，所述彈簧(18)兩端分別與限位塊(17)外壁以及下壓槽(16)內壁彈性連接。

4.根據權利要求3所述的一種切紙機的碎屑清理裝置，其特征在于，所述移動板(7)上設有與螺母(6)對應的銜接槽(20)，所述插槽設置在銜接槽(20)內壁上。

5.根據權利要求4所述的一種切紙機的碎屑清理裝置，其特征在于，所述第一轉動槽(3)設有限位桿(19)，所述限位桿(19)滑動貫穿螺母(6)。

6.根據權利要求5所述的一種切紙機的碎屑清理裝置，其特征在于，所述第二轉動槽(8)內同樣設有限位桿(19)，所述限位桿(19)滑動貫穿移動架(11)。

技術總結
本技術公開了一種切紙機的碎屑清理裝置，包括切紙板與紙材本體，所述切紙板上設有第一轉動槽，所述第一轉動槽內轉動設有第一螺桿，所述第一螺桿上螺紋套設有螺母，所述螺母上通過銜接機構設有移動板，所述移動板上設有下壓槽，所述下壓槽內通過彈性機構設有限位塊，所述切紙板底壁設有與限位塊對應且與第一轉動槽連通的條形口，所述移動板上設有第二轉動槽，所述第二轉動槽內設有第二螺桿，所述第二螺桿上螺紋套設有移動架。本技術通過設置第一螺桿、第二螺桿、移動板、移動架、吸塵罩與吸塵管，借助上述組件實現紙屑的自動清理，無需掃把清理因此不會殘留灰塵，且吸塵罩位置可靈活調整，保證有效清理面積。

技術研發人員：徐海洋,欒紹帥,張波,劉蘇蘇,劉念,周吉信
受保護的技術使用者：青島新華印刷有限公司
技術研發日：20240724
技術公布日：2025/4/28
