本技術涉及螺栓裝配工具領域，具體而言，涉及一種風管螺栓自動裝配工具。

背景技術：

1、風管管道安裝過程中采用螺栓固定角鋼法蘭和管井壁，而在實際工程中為確保建筑使用面積，風管管道間經常排布緊密，使得擰緊螺栓的空間被壓縮至非常狹小，使用一般的工具或機械裝置無法緊固這一方位的螺栓，導致管道系統泄漏量超標而影響施工和驗收質量，并可能影響金屬材料的耐磨性和使用壽命，存在漏風的潛在風險，在安裝各種風管時，需要使用到自動裝配工具，對螺栓進行安裝拆卸。

2、而現在大多數的風管螺栓自動裝配工具存在以下幾個問題：

3、例如公開號為cn202222655748.8的一種便攜式風管螺栓安裝裝置，雖然通過伸縮桿能夠對設備的長度進行調節使用，但通過伸縮桿調節的距離有限，若需要拆卸的螺栓較長，容易導致螺栓無法充分的拆卸或安裝，影響使用穩定性，不便根據使用情況進行調節使用；同時使用的螺母旋緊組件與定位座為固定狀態，螺栓存在尺寸大小不同的情況，若拆卸安裝的螺栓較大或較小容易出現無法卡合拆卸的情況，影響使用效率，且長時間使用下，內部卡合螺栓的凹槽容易出現磨損，若不及時更換容易出現滑絲的情況，無法對螺栓進行拆卸安裝，不便對使用的螺母旋緊組件與定位座進行拆卸更換。

4、因此我們對此做出改進，提出一種風管螺栓自動裝配工具。

技術實現思路

1、本實用新型的目的在于：針對目前存在的不便根據使用情況進行調節使用，同時不便對使用的螺母旋緊組件與定位座進行拆卸更換的問題。

2、為了實現上述目的，本實用新型提供了以下技術方案：

3、風管螺栓自動裝配工具，以改善上述問題。

4、本實用新型具體是這樣的：

5、包括安裝板，所述安裝板上固定連接有萬向關節球件，所述萬向關節球件上轉動連接有伸縮桿，所述安裝板內限位滑動連接有第一滑塊，所述第一滑塊內固定連接有第一彈簧，所述第一彈簧另一端固定連接有限位板，所述限位板上固定連接有拉桿，所述拉桿與安裝板上固定連接有魔術貼，所述第一滑塊上固定連接有定位板，所述安裝板內限位滑動連接有第二滑塊，所述第二滑塊上固定連接有安裝架，所述安裝架上安裝有減速電機，所述減速電機的輸出軸固定連接有安裝塊，所述安裝塊轉動連接在安裝架上，所述安裝塊內固定連接有第二彈簧，所述第二彈簧另一端固定連接有連接板，所述連接板上固定連接有卡塊，所述連接板上固定連接有連接架。

6、作為本實用新型優選的技術方案，所述限位板側端面與第一滑塊內側面相貼合，所述拉桿固定連接在限位板一側中心部位。

7、作為本實用新型優選的技術方案，所述拉桿的長度大于第一滑塊內部長度，所述第一滑塊與第二滑塊的橫截面呈“t”形。

8、作為本實用新型優選的技術方案，所述第二彈簧對稱分布在安裝塊內左右兩側，所述第二彈簧通過連接板與連接架一一對應。

9、作為本實用新型優選的技術方案，所述卡塊等距分布在連接板上，所述連接板側端面與安裝塊內側面相貼合。

10、作為本實用新型優選的技術方案，所述安裝架上設置有螺母套筒，所述螺母套筒上固定連接有支撐板，所述支撐板上等距開設有凹槽。

11、與現有技術相比，本實用新型的有益效果：

12、在本實用新型的方案中：

13、1.通過設置的第一滑塊，在對較長的螺栓進行拆卸安裝時，需要調節螺母套筒與定位板之間距離時，可拉動第一滑塊上的拉桿，拉桿帶動限位板移動時，限位板能夠對第一彈簧進行擠壓，同時拉桿上的魔術貼能夠從安裝板上的魔術貼處脫離，當拉桿不受阻礙后，可推動第一滑塊對定位板的使用位置進行調節，且螺母套筒上設置的第二滑塊能夠在安裝板上限位滑動，可根據螺栓的長度進行調節使用，進行螺栓拆卸時，螺母套筒在轉動時，能夠與螺栓一起進行上移進行拆卸，可根據使用情況進行調節使用。

14、2.通過設置的支撐板，需要更換不同型號的螺母套筒時，可拉動安裝塊兩側連接架，連接架帶動連接板進行移動，同時連接板能夠帶動卡塊從支撐板中脫落，同時連接板能夠對第二彈簧進行擠壓，當螺母套筒上的支撐板不受阻礙后，可將螺母套筒取出進行拆卸，安裝不同型號的螺母套筒時，將螺母套筒上的支撐板插入安裝塊中，松開兩側連接架，在第二彈簧的推動下帶動連接板與卡塊進行復位，同時卡塊卡合在支撐板中，能夠對安裝的螺母套筒進行固定限位，方便對不同型號的螺母套筒進行拆卸安裝，且通過拆卸第一滑塊能夠對定位板進行拆卸安裝，可根據使用情況進行拆卸安裝。

技術特征：

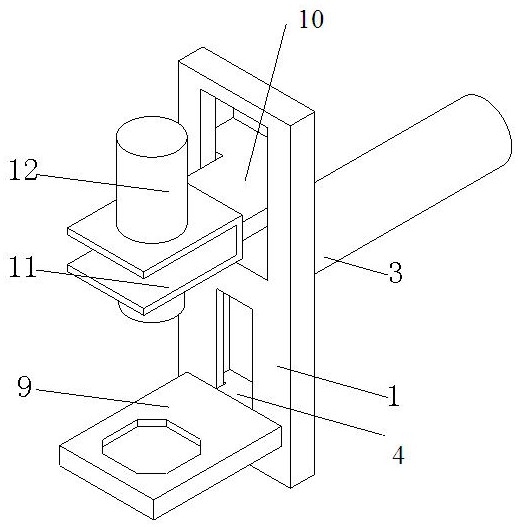

1.一種風管螺栓自動裝配工具，包括安裝板（1），其特征在于，所述安裝板（1）上固定連接有萬向關節球件（2），所述萬向關節球件（2）上轉動連接有伸縮桿（3），所述安裝板（1）內限位滑動連接有第一滑塊（4），所述第一滑塊（4）內固定連接有第一彈簧（5），所述第一彈簧（5）另一端固定連接有限位板（6），所述限位板（6）上固定連接有拉桿（7），所述拉桿（7）與安裝板（1）上固定連接有魔術貼（8），所述第一滑塊（4）上固定連接有定位板（9），所述安裝板（1）內限位滑動連接有第二滑塊（10），所述第二滑塊（10）上固定連接有安裝架（11），所述安裝架（11）上安裝有減速電機（12），所述減速電機（12）的輸出軸固定連接有安裝塊（13），所述安裝塊（13）轉動連接在安裝架（11）上，所述安裝塊（13）內固定連接有第二彈簧（14），所述第二彈簧（14）另一端固定連接有連接板（15），所述連接板（15）上固定連接有卡塊（16），所述連接板（15）上固定連接有連接架（17）。

2.根據權利要求1所述的一種風管螺栓自動裝配工具，其特征在于，所述限位板（6）側端面與第一滑塊（4）內側面相貼合，所述拉桿（7）固定連接在限位板（6）一側中心部位。

3.根據權利要求1所述的一種風管螺栓自動裝配工具，其特征在于，所述拉桿（7）的長度大于第一滑塊（4）內部長度，所述第一滑塊（4）與第二滑塊（10）的橫截面呈“t”形。

4.根據權利要求1所述的一種風管螺栓自動裝配工具，其特征在于，所述第二彈簧（14）對稱分布在安裝塊（13）內左右兩側，所述第二彈簧（14）通過連接板（15）與連接架（17）一一對應。

5.根據權利要求1所述的一種風管螺栓自動裝配工具，其特征在于，所述卡塊（16）等距分布在連接板（15）上，所述連接板（15）側端面與安裝塊（13）內側面相貼合。

6.根據權利要求1所述的一種風管螺栓自動裝配工具，其特征在于，所述安裝架（11）上設置有螺母套筒（18），所述螺母套筒（18）上固定連接有支撐板（19），所述支撐板（19）上等距開設有凹槽。

技術總結
本技術提供了一種風管螺栓自動裝配工具，屬于螺栓裝配工具領域，以解決不便根據使用情況進行調節使用的問題，包括安裝板，所述安裝板上固定連接有萬向關節球件，所述連接板上固定連接有連接架。本技術通過設置的第一滑塊，在對較長的螺栓進行拆卸安裝時，需要調節螺母套筒與定位板之間距離時，可拉動第一滑塊上的拉桿，拉桿帶動限位板移動時，限位板能夠對第一彈簧進行擠壓，同時拉桿上的魔術貼能夠從安裝板上的魔術貼處脫離，當拉桿不受阻礙后，可推動第一滑塊對定位板的使用位置進行調節，且螺母套筒上設置的第二滑塊能夠在安裝板上限位滑動，可根據螺栓的長度進行調節使用，可根據使用情況進行調節使用。

技術研發人員：湯毅,王金,朱進林,姜慧娜,曹曉程,朱杰克,劉瀟晗,盧明,朱贇,高明
受保護的技術使用者：上海市安裝工程集團有限公司
技術研發日：20240722
技術公布日：2025/4/28
