本發明涉及機械加工，尤其涉及一種快換型手動自定心斜拉夾鉗。

背景技術：

1、在進行工件的加工時，為了保證工件的穩定性，在加工之前往往需要將工件夾緊，從而避免工件在加工時發生位置偏移，保證工件加工的穩定，同時也保證了加工的安全。

2、現有的自定心夾鉗雖然能夠對工件進行夾持，但是目前的自定心夾鉗不是斜拉方式，無法保證工件的平行度，夾鉗體積大、裝夾重復誤差大、不夠輕便、不能進行快換，因此需要一種快換型手動自定心斜拉夾鉗以解決上述問題。

技術實現思路

1、本發明實施例的目的在于提供一種快換型手動自定心斜拉夾鉗，旨在解決以下問題：現有的夾鉗不是斜拉方式導致無法保證工件的平行度且夾鉗體積大、裝夾重復誤差大、不夠輕便、不能進行快換的問題

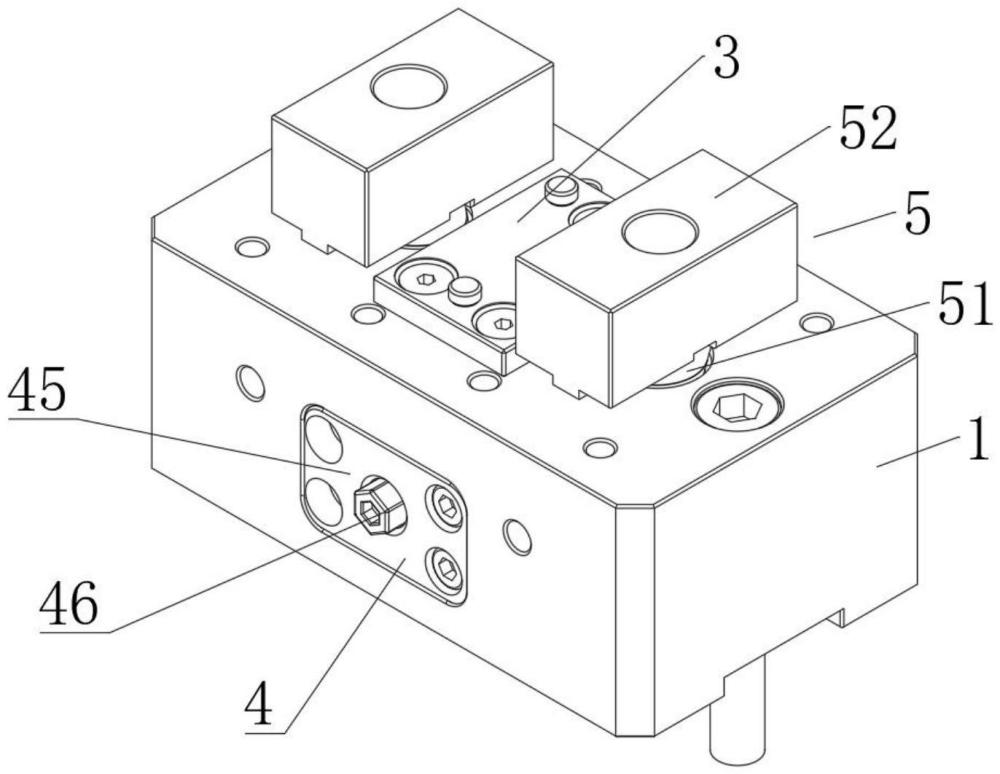

2、本發明實施例是這樣實現的，一種快換型手動自定心斜拉夾鉗，包括：夾鉗本體和下蓋，所述夾鉗本體開設有通口及圓孔，下蓋固定在夾鉗本體下端，所述夾鉗本體上端固定設置有用于對工件進行支撐的支撐塊；拉動機構，其安裝在夾鉗本體上，所述拉動機構卡接有安裝在夾鉗本體所開設圓孔處的夾緊機構，拉動機構用于帶動夾緊機構將工件夾緊固定。

3、優選地，所述拉動機構包括：伸縮斜楔塊，其滑動設置在夾鉗本體所開設的通口內，所述伸縮斜楔塊上套接有卡塊，夾緊機構卡接在卡塊上；固定板，其設置在下蓋上，所述固定板上固定有彈簧，彈簧遠離固定板的一端和卡塊固定連接，彈簧用于推動卡塊向上移動復位；螺桿固定塊，其固定設置在夾鉗本體前側，所述螺桿固定塊螺紋連接有鎖緊螺桿，鎖緊螺桿貼緊伸縮斜楔塊，用于推動伸縮斜楔塊在通口內滑動；拉緊斜楔塊，其固定在夾鉗本體后側，用于對伸縮斜楔塊進行導向。

4、優選地，所述夾緊機構包括：斜拉桿，其穿過夾鉗本體所開設的圓孔且設置有兩個，兩個所述斜拉桿開設有卡槽，兩個斜拉桿通過卡槽卡在卡塊上；鉗口，其固定安裝在斜拉桿上，用于將工件壓緊固定在支撐塊上。

5、本發明提供的快換型手動自定心斜拉夾鉗減少了工件的裝夾時間，工件在裝夾后不會上浮，夾鉗采用居中對稱設計，使工件能夠始終保持在鉗口的中心位置，在沒有氣壓或液壓動力支持的情況下可以手動實現工件的夾緊，并且可以保證工件不上浮、緊貼支撐面、重復裝夾一致性很高，提高了產品的加工精度，降低了人工成本，延長了使用壽命，適合高精密加工，操作簡單，實用性強。

技術特征：

1.一種快換型手動自定心斜拉夾鉗，包括夾鉗本體和下蓋，其特征在于，所述夾鉗本體開設有通口及圓孔，下蓋固定在夾鉗本體下端，所述夾鉗本體上端固定設置有用于對工件進行支撐的支撐塊；

2.根據權利要求1所述的快換型手動自定心斜拉夾鉗，其特征在于，所述拉動機構包括：

3.根據權利要求2所述的快換型手動自定心斜拉夾鉗，其特征在于，所述夾緊機構包括：

技術總結
本發明涉及機械加工技術領域，尤其涉及一種快換型手動自定心斜拉夾鉗，包括夾鉗本體和下蓋，所述夾鉗本體開設有通口及圓孔，下蓋固定在夾鉗本體下端，所述夾鉗本體上端固定設置有用于對工件進行支撐的支撐塊；拉動機構，其安裝在夾鉗本體上，所述拉動機構卡接有安裝在夾鉗本體所開設圓孔處的夾緊機構。本發明提供的快換型手動自定心斜拉夾鉗減少了工件的裝夾時間，工件在裝夾后不會上浮，夾鉗采用居中對稱設計，使工件能夠始終保持在鉗口的中心位置，在沒有氣壓或液壓動力支持的情況下可以手動實現工件的夾緊，并且可以保證工件不上浮、緊貼支撐面、重復裝夾一致性很高，提高了產品的加工精度，操作簡單，實用性強。

技術研發人員：涂愛華
受保護的技術使用者：寧波北侖飛奧機械科技有限公司
技術研發日：
技術公布日：2025/4/28
