本技術屬于限位機構，具體涉及一種反轉限制機構以及射釘槍。

背景技術：

1、在一些設備中設置有單向旋轉部件，即在相應的驅動機構的驅動下，該單向旋轉部件沿一個預定的方向旋轉，而向相反方向的旋轉則受到限制或完全阻止。例如在一些射釘槍中，采用鋼彈簧作為蓄能部件，在鋼彈簧一端安裝有活塞，活塞上安裝有撞針，單向旋轉部件為凸輪，在電機驅動下，凸輪沿指定方向旋轉，凸輪上的凸起推動活塞朝向鋼彈簧的方向移動，從而壓縮鋼彈簧進行蓄能。在這樣的射釘槍中，為避免因凸輪反向旋轉而造成釘子誤擊發，保障使用過程中的安全性，就需要防止凸輪出現反轉。

2、目前，部分這樣的射釘槍不具有反轉限制機構，存在安全隱患；另一部分這樣的射釘槍采用單向軸承，起到了反轉限制作用，但單向軸承的成本較高。現有技術中雖然也存在例如棘輪機構等其他反轉限制機構，但其難以用于射釘槍中。主要原因在于射釘槍作為一種手持式工具，其尺寸有嚴格限制，其整體尺寸及重量都要保持在大多數人能夠方便地單手握持操作的范圍內，因此射釘槍內部的空間非常有限，無法采用尺寸較大的棘輪機構。

技術實現思路

1、本實用新型是為解決上述問題而進行的，目的在于提供一種機構精簡、尺寸很小，從而能夠很好地設置在射釘槍中的反轉限制機構，本實用新型采用了如下技術方案：

2、本實用新型提供了一種反轉限制機構，該反轉限制機構具有這樣的技術特征，其包括：轉軸件，用于帶動所述部件轉動；限制盤，具有位于其中部的讓位孔以及與該讓位孔連通的容納槽，所述轉軸件穿過所述讓位孔，所述容納槽沿所述轉軸件的徑向延伸；止向銷，設置在所述容納槽中且可沿其延伸方向移動；以及止向驅動件，用于驅動所述止向銷朝向所述轉軸件移動，其中，所述轉軸件的外周具有多個沿其軸向延伸的限位齒，所述止向銷的朝向所述轉軸件的一端具有：止向配合面，與所述轉軸件的徑向平行，用于在所述轉軸件受到反向驅動力時與所述限位齒相抵接以防止所述轉軸件反向轉動；以及旋轉配合面，相對于所述轉軸件的徑向傾斜，用于在所述轉軸件受到正向驅動力時與所述限位齒相抵接，將所述止向銷朝向所述容納槽壓入，從而使得所述轉軸件可正向轉動。

3、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其中，所述止向銷呈柱狀，其側面包括一個圓柱面以及一個平面，所述容納槽沿其延伸方向的截面形狀與所述止向銷的軸向的截面形狀相匹配。

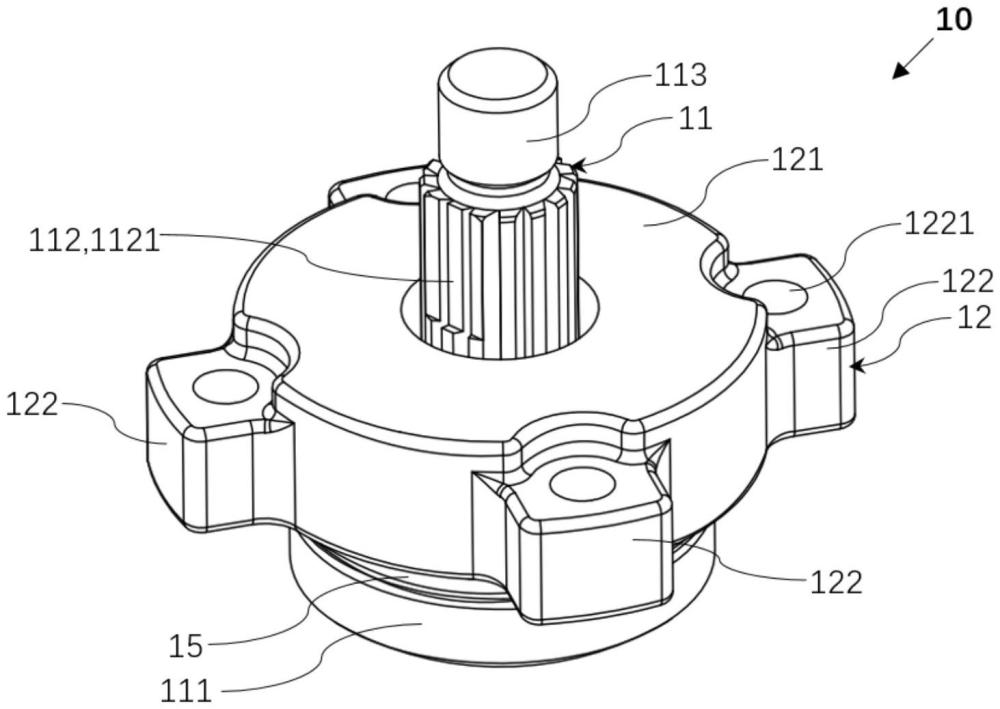

4、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其還包括軸承，其中，所述限制盤具有呈圓形蓋狀的主體蓋部，所述讓位孔設置在所述主體蓋部的頂部的中部，所述容納槽設置在所述主體蓋部的頂部中，其槽口位于所述主體蓋部的頂部的內表面，所述轉軸件具有呈圓盤狀的轉軸安裝盤部以及呈柱狀的轉軸柱部，所述多個限位齒設置在所述轉軸柱部上，所述軸承套裝在所述轉軸柱部上，且所述軸承的上表面與所述主體蓋部的頂部的內表面相接觸，所述軸承的下表面與所述轉軸安裝盤部的上表面相接觸。

5、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其還包括軸承，其中，所述限制盤還具有從所述主體蓋部的側邊延伸出的多個安裝塊部，每個所述安裝塊部上設置有安裝孔，所述主體蓋部的上端邊緣具有多個呈圓弧形的讓位缺口，分別位于各個所述安裝塊部旁。

6、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其中，相鄰兩個所述限位齒之間形成限位槽，所述限位槽具有第一側面和第二側面，所述第一側面和所述第二側面都與所述轉軸件的軸向相平行，所述第一側面用于在所述轉軸件受到所述反向驅動力時與所述止向配合面相抵接，以防止所述反向轉動，所述第二側面用于在所述轉軸件受到所述正向驅動力時與所述旋轉配合面相抵接，使得所述止向銷受到沿所述徑向朝向所述容納槽的所述正向驅動力的分力，從而將所述止向銷朝向所述容納槽壓入。

7、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其中，所述第一側面與所述轉軸件的徑向平行，所述第二側面相對于對應的所述第一側面的傾斜角度為30°～45°，所述旋轉配合面相對于所述轉軸件的徑向的傾斜角度為30°～80°。

8、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其中，所述多個限位齒中的若干個的一端具有帶動面，所述帶動面為與所述轉軸件的徑向相垂直的平面，且所述帶動面到所述轉軸件的中軸的垂直距離小于其他的所述限位齒的外端面到所述中軸的垂直距離，所述若干個帶動面分布在所述轉軸件的兩側，位于同一側的多個所述帶動面共面。

9、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其還包括軸承，其中，所述止向銷包括：金屬件，呈柱狀，其一端具有相對于其軸向傾斜的平面，所述金屬件的一側面為所述止向配合面；以及降噪層，為改性塑料件，設置在所述金屬件的所述平面上，所述降噪層的外表面為所述旋轉配合面。

10、本實用新型提供的反轉限制機構，還可以具有這樣的技術特征，其還包括軸承，其中，所述止向驅動件為彈性件，設置在所述容納槽中，其一端與所述容納槽的槽底相抵接，另一端與所述止向銷相抵接，所述彈性件為彈簧、具有一個或多個折彎部的金屬片帶、呈柱狀的橡膠零件、呈柱狀的橡塑零件中的任一種。

11、本實用新型提供了一種射釘槍，該射釘槍具有這樣的技術特征，其包括：彈性部件；旋轉部件，用于通過旋轉將所述彈性部件進行壓縮蓄能；旋轉驅動機構，用于驅動所述旋轉部件進行旋轉；以及上述的反轉限制機構，用于使得所述旋轉部件單向旋轉。

12、實用新型作用與效果

13、根據本實用新型提供的反轉限制機構以及射釘槍，該反轉限制機構包括周向具有限位齒轉軸件、限制盤、止向銷以及止向驅動件，轉軸件穿設在限制盤的讓位孔中，止向銷容納在限制盤上的容納槽中，通過止向銷在容納槽中沿轉軸件徑向移動、以及止向銷與多個限位齒的配合來實現安裝在轉軸件上的部件的單向旋轉，也即，止向銷及其移動都限制在限制盤的直徑范圍內，不必占用限制盤外部的空間，并且通過在限制盤上開設容納槽以供止向銷移動并提供移動導向，限制盤與轉軸件之間的間距可設置得很小，因此與傳統的棘輪機構相比，本實用新型的反轉限制機構整體尺寸大大減小，并也同樣能切實地實現單向旋轉、反轉限制的功能，可適用于有便攜需要、手持操作需要的小型設備中。此外，本實用新型的反轉限制機構還具有結構精簡、部件數量少、易于裝配及維護的優點。

技術特征：

1.一種反轉限制機構，用于使安裝在該反轉限制機構上的部件單向轉動，其特征在于，包括：

2.根據權利要求1所述的反轉限制機構，其特征在于：

3.根據權利要求2所述的反轉限制機構，其特征在于，還包括：

4.根據權利要求3所述的反轉限制機構，其特征在于：

5.根據權利要求1所述的反轉限制機構，其特征在于：

6.根據權利要求5所述的反轉限制機構，其特征在于：

7.根據權利要求5所述的反轉限制機構，其特征在于：

8.根據權利要求1所述的反轉限制機構，其特征在于：

9.根據權利要求1所述的反轉限制機構，其特征在于：

10.一種射釘槍，其特征在于，包括：

技術總結
本技術提供一種反轉限制機構以及射釘槍，包括周向具有限位齒轉軸件、限制盤、止向銷以及止向驅動件，轉軸件穿設在限制盤的讓位孔中，止向銷容納在限制盤上的容納槽中，通過止向銷在容納槽中沿轉軸件徑向移動、以及止向銷與多個限位齒的配合來實現安裝在轉軸件上的部件的單向旋轉，也即，止向銷及其移動都限制在限制盤的直徑范圍內，不必占用限制盤外部的空間，并且通過在限制盤上開設容納槽以供止向銷移動并提供移動導向，限制盤與轉軸件之間的間距可設置得很小，因此與傳統的棘輪機構相比，本技術的反轉限制機構整體尺寸大大減小，并也同樣能切實地實現單向旋轉、反轉限制的功能，可適用于有便攜需要、手持操作需要的小型設備中。

技術研發人員：應勤靈,楊明軍,楊濤,謝少軍
受保護的技術使用者：世鏈（溫嶺）新能源科技有限公司
技術研發日：20240725
技術公布日：2025/4/28
