本發明涉及裝配式建筑器具安裝的，具體而言，涉及一種裝配式建筑器具的輔助安裝設備及人機協同安裝方法。

背景技術：

1、隨著科技的進步以及人們需求愈加多樣，裝配式衛生間、裝配式廚房等裝配式建筑不斷涌現出來。制造裝配式建筑時，通常先將墻體預制好或者先將墻板組裝好，然后再向其內安裝熱水器、馬桶等衛浴用具或者油煙機等廚具。

2、現有技術中，向裝配式建筑內安裝器具時，通常幾個安裝人員合作，一起搬運器具、校準位置等，不僅工作量大、安裝效率低，而且安裝精度也低。

技術實現思路

1、本發明的第一個目的在于提供一種裝配式建筑器具的輔助安裝設備，以解決現有技術中存在的裝配式建筑的器具安裝效率低、精度低的技術問題。

2、本發明提供的裝配式建筑器具的輔助安裝設備，用于輔助安裝人員將待安裝器具安裝至其實際目標位置；

3、所述輔助安裝設備包括機器人和視覺裝置，所述機器人用于輔助安裝人員搬運所述待安裝器具；所述視覺裝置用于采集所述待安裝器具的實際目標位置及其周?chē)A(yù)設范圍內的特征；

4、所述輔助安裝設備還包括顯示裝置，所述顯示裝置與所述視覺裝置連接，用于顯示所述視覺裝置采集的圖像。

5、進一步地，所述視覺裝置和所述顯示裝置均與所述機器人的控制器連接，所述控制器能夠獲取所述視覺裝置采集的圖像、識別所述圖像中所述待安裝器具及其實際目標位置、計算所述待安裝器具與其實際目標位置的距離，并將所述距離傳送至所述顯示裝置。

6、進一步地，所述顯示裝置設置于所述機器人的機械臂。

7、進一步地，所述機器人的機械臂設置有位移傳感器和角度傳感器，所述位移傳感器和所述角度傳感器均與所述控制器連接，所述位移傳感器和所述角度傳感器用于檢測所述機械臂的實際位姿，所述控制器能夠計算所述機械臂的實際位姿與其目標位姿的差距，并將所述差距傳送至所述顯示裝置。

8、進一步地，所述機器人的機械臂的末端設置有連接裝置，所述連接裝置能夠與所述待安裝器具的運輸工裝連接。

9、本發明提供的裝配式建筑器具的輔助安裝設備，能夠產生以下有益效果：

10、本發明提供的裝配式建筑器具的輔助安裝設備中，機器人能夠輔助安裝人員搬運待安裝器具，從而能夠極大地節省安裝人員的體力，同時提高安裝效率；而且，在將待安裝器具搬運至其出現在顯示裝置的顯示界面后，安裝人員便可以通過觀察顯示界面而將待安裝器具移動至其實際目標位置，并將待安裝器具固定至其實際目標位置，即，通過設置視覺裝置和顯示裝置，安裝人員能夠既輕松方便又快速準確地將待安裝器具移動至其實際目標位置，最終完成待安裝器具的準確安裝。

11、總之，本發明提供的裝配式建筑器具的輔助安裝設備，安裝人員使用其進行器具安裝時，能夠?qū)崿F(xiàn)人機協同，節省體力、提高安裝效率的同時，還能夠借助視覺裝置和顯示裝置實現準確安裝。

12、本發明的第二個目的在于提供一種裝配式建筑器具的人機協同安裝方法，以解決現有技術中存在的裝配式建筑的器具安裝效率低、精度低的技術問題。

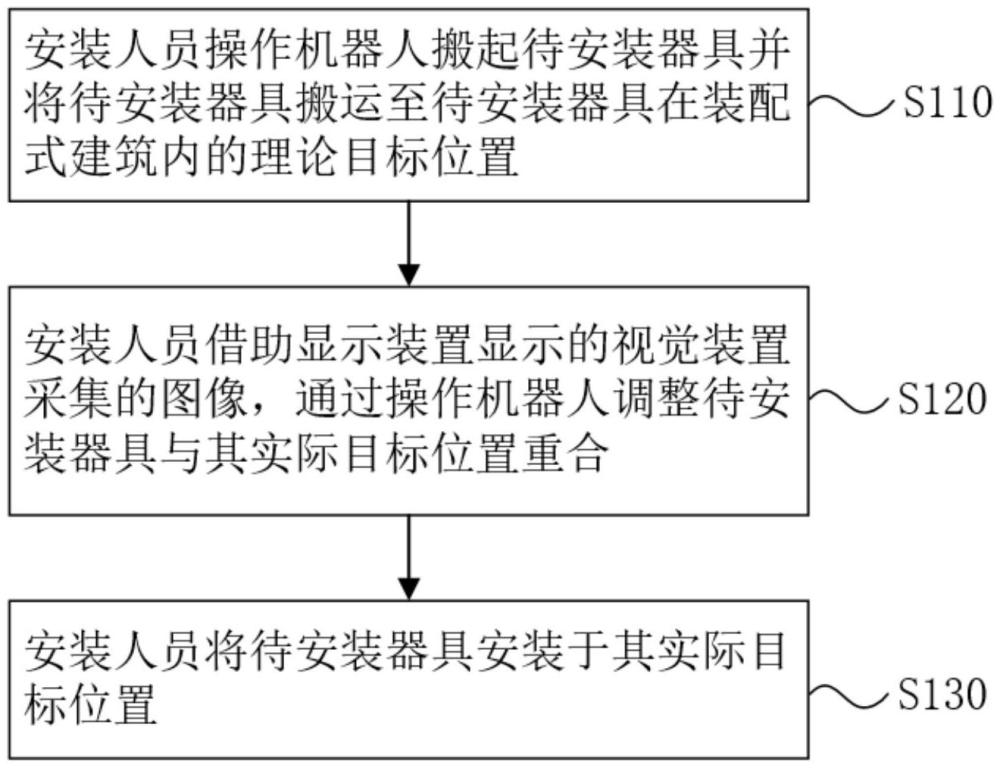

13、本發明提供的裝配式建筑器具的人機協同安裝方法，安裝人員使用上述的裝配式建筑器具的輔助安裝設備將待安裝器具安裝至其實際目標位置，所述人機協同安裝方法包括以下步驟：

14、安裝人員操作所述機器人搬起所述待安裝器具并將所述待安裝器具搬運至所述待安裝器具在所述裝配式建筑內的理論目標位置；

15、安裝人員借助所述顯示裝置顯示的所述視覺裝置采集的圖像，通過操作所述機器人調整所述待安裝器具與其實際目標位置重合；

16、安裝人員將所述待安裝器具安裝于其實際目標位置。

17、進一步地，所述視覺裝置和所述顯示裝置均與所述機器人的控制器連接，所述控制器能夠獲取所述視覺裝置采集的圖像、識別所述圖像中所述待安裝器具及其實際目標位置、計算所述待安裝器具與其實際目標位置的距離，并將所述距離傳送至所述顯示裝置；

18、安裝人員通過操作所述機器人調整所述待安裝器具至其實際目標位置時，還借助所述顯示裝置顯示的所述距離進行調整。

19、進一步地，所述機器人的機械臂設置有位移傳感器和角度傳感器，所述位移傳感器和所述角度傳感器均與所述控制器連接，所述位移傳感器和所述角度傳感器用于檢測所述機械臂的實際位姿，所述控制器能夠計算所述機械臂的實際位姿與其目標位姿的差距，并將所述差距傳送至所述顯示裝置；

20、安裝人員操作所述機器人搬運所述待安裝器具至其理論目標位置時，借助所述顯示裝置顯示的所述差距進行，若所述差距的各項數值均為零，則所述機械臂的實際位姿與其目標位姿一致，且所述待安裝器具到達其理論目標位置。

21、進一步地，所述顯示裝置設置于所述機器人的機械臂。

22、進一步地，所述機器人的機械臂的末端設置有連接裝置，所述連接裝置能夠與所述待安裝器具的運輸工裝連接；

23、安裝人員操作所述機器人搬運所述待安裝器具時，首先將所述連接裝置與所述待安裝器具的運輸工裝進行連接，然后操作所述機器人攜所述待安裝器具移動。

24、本發明提供的裝配式建筑器具的人機協同安裝方法，能夠產生以下有益效果：

25、本發明提供的裝配式建筑器具的人機協同安裝方法，安裝人員使用上述的輔助安裝設備將待安裝器具安裝至其實際目標位置，首先，安裝人員操作機器人搬運待安裝器具至待安裝器具的理論目標位置，對待安裝器具進行粗定位，能夠極大地節省體力，同時提高安裝效率；在將待安裝器具搬運至其出現在顯示裝置的顯示界面后，安裝人員通過觀察顯示界面而將待安裝器具移動至待安裝器具的實際目標位置，對待安裝器具的位置進行精確定位，最終完成待安裝器具的準確安裝。而精確定位的過程，安裝人員借助視覺裝置和顯示裝置，既輕松方便又快速準確。

技術特征：

1.一種裝配式建筑器具的輔助安裝設備，用于輔助安裝人員將待安裝器具安裝至其實際目標位置，其特征在于，

2.根據權利要求1所述的裝配式建筑器具的輔助安裝設備，其特征在于，所述視覺裝置和所述顯示裝置均與所述機器人的控制器連接，所述控制器能夠獲取所述視覺裝置采集的圖像、識別所述圖像中所述待安裝器具及其實際目標位置、計算所述待安裝器具與其實際目標位置的距離，并將所述距離傳送至所述顯示裝置。

3.根據權利要求2所述的裝配式建筑器具的輔助安裝設備，其特征在于，所述顯示裝置設置于所述機器人的機械臂。

4.根據權利要求2所述的裝配式建筑器具的輔助安裝設備，其特征在于，所述機器人的機械臂設置有位移傳感器和角度傳感器，所述位移傳感器和所述角度傳感器均與所述控制器連接，所述位移傳感器和所述角度傳感器用于檢測所述機械臂的實際位姿，所述控制器能夠計算所述機械臂的實際位姿與其目標位姿的差距，并將所述差距傳送至所述顯示裝置。

5.根據權利要求1-4任一項所述的裝配式建筑器具的輔助安裝設備，其特征在于，所述機器人的機械臂的末端設置有連接裝置，所述連接裝置能夠與所述待安裝器具的運輸工裝連接。

6.一種裝配式建筑器具的人機協同安裝方法，其特征在于，安裝人員使用權利要求1所述的裝配式建筑器具的輔助安裝設備將待安裝器具安裝至其實際目標位置，所述人機協同安裝方法包括以下步驟：

7.根據權利要求6所述的裝配式建筑器具的人機協同安裝方法，其特征在于，所述視覺裝置和所述顯示裝置均與所述機器人的控制器連接，所述控制器能夠獲取所述視覺裝置采集的圖像、識別所述圖像中所述待安裝器具及其實際目標位置、計算所述待安裝器具與其實際目標位置的距離，并將所述距離傳送至所述顯示裝置；

8.根據權利要求7所述的裝配式建筑器具的人機協同安裝方法，其特征在于，所述機器人的機械臂設置有位移傳感器和角度傳感器，所述位移傳感器和所述角度傳感器均與所述控制器連接，所述位移傳感器和所述角度傳感器用于檢測所述機械臂的實際位姿，所述控制器能夠計算所述機械臂的實際位姿與其目標位姿的差距，并將所述差距傳送至所述顯示裝置；

9.根據權利要求7所述的裝配式建筑器具的人機協同安裝方法，其特征在于，所述顯示裝置設置于所述機器人的機械臂。

10.根據權利要求6-9任一項所述的裝配式建筑器具的人機協同安裝方法，其特征在于，所述機器人的機械臂的末端設置有連接裝置，所述連接裝置能夠與所述待安裝器具的運輸工裝連接；

技術總結
本發明提供一種裝配式建筑器具的輔助安裝設備及人機協同安裝方法，涉及裝配式建筑器具安裝的技術領域。該輔助安裝設備包括機器人、視覺裝置和顯示裝置，機器人用于輔助安裝人員搬運器具；視覺裝置用于采集待安裝器具及其周?chē)A(yù)設范圍內的特征；顯示裝置與視覺裝置連接，用于顯示視覺裝置采集的圖像。該輔助安裝設備，機器人能夠輔助安裝人員搬運待安裝器具，在將待安裝器具搬運至其出現在顯示裝置的顯示界面后，安裝人員便可以通過觀察顯示界面而將待安裝器具移動至其目標位置，能夠?qū)崿F(xiàn)人機協同，節省體力、提高安裝效率的同時，還能夠借助視覺裝置和顯示裝置實現準確安裝。

技術研發人員：高國華,肖鵬,丁濤
受保護的技術使用者：北京工業大學
技術研發日：
技術公布日：2025/4/6
