本發明涉及風電葉片輪轂工裝試裝，特別涉及一種風電葉片輪轂工裝快速試裝的裝置及方法。

背景技術：

1、近年來，我國風電產業發展日益興盛，隨之帶來的競爭也是越來越激烈，與之配套的產品價格必然面臨著降價的壓力，葉片作為整臺風機的重要組成部分，在保證其質量的前提下，只有改變加工工藝，提升葉片整體的生產效率才能有更大的競爭優勢。為了保證葉片在風場安裝時順利安裝，葉片根部必須進行輪轂工裝的試裝后，才允許發貨。葉片輪轂試裝工裝的試裝工作已成為目前葉片成產過程中一道不可或缺的工序。由于輪轂試裝工裝重量較大，之前的輪轂試裝工作，采用行車+叉車的方式進行試裝，既有一定的安全隱患，而且效率很低。

2、公開號：cn114393535b一種風電葉片防變形與試裝工裝及其輪轂試裝方法，包括工裝包括環板以及設置在環板內的支架，環板上均布有螺栓孔，支架上設有能夠沿環板徑向支撐環板的支撐單元；還包括多個用于可拆卸安裝在螺栓孔處、用于與風電葉片上的輪轂試裝螺栓對接的套筒。該發明中的輪轂試裝方法仍采用的吊裝，生成效率低，安全隱患大。

3、鑒于現有技術存在的問題，亟需一種新的風電葉片輪轂工裝快速試裝的裝置及方法，解決當前葉片輪轂工裝試裝的過程中效率過低，安全隱患較大的問題。

技術實現思路

1、有鑒于此，本發明旨在提出一種風電葉片輪轂工裝快速試裝的裝置及方法，解決現有葉片輪轂工裝試裝的過程中效率過低，安全隱患較大的問題。

2、輪轂工裝重量一般在一噸以上，直徑較大，難以使用人工進行安裝。現有的試裝過程通過行車吊起輪轂工裝搬運到葉片根部，依靠人工對齊，由于輪轂工裝與行車之間通過吊繩懸在空中，輪轂工裝位置不固定，擺動大、對齊困難，效率較低，而且具有較高的安全隱患。

3、為了解決上述問題，本發明設計一種可以與輪轂工裝匹配的半自動裝置，可以靠人工進行移動，包含輪轂工裝的上下左右調節功能及角度調節功能，方便在與葉片根部對接的時候，能根據偏移情況進行調節，快速完成根部的對接，這樣不但消除了由行車和叉車帶來的安全隱患，而且大大提升了試裝的效率。也可以給裝置安裝自動化控制系統，方便操作者現場操作，提高生產銷率。

4、本發明的技術方案是這樣實現的：一種風電葉片輪轂工裝快速試裝的裝置，包括輪轂支架、移動支架、回轉橫梁、升降架和底座；

5、所述輪轂支架連接所述移動支架上，所述輪轂支架用于固定輪轂工裝；

6、所述移動支架連接所述回轉橫梁，用于調整所述輪轂支架在左右方向的位置；

7、所述回轉橫梁與所述升降架鉸接，用于調整所述輪轂支架與上下方向的夾角；

8、所述升降架連接所述底座，所述升降架用于調整所述輪轂支架在上下方向的位置；

9、所述底座用于支撐整個裝置并能夠移動輪轂工裝。

10、進一步的，所述輪轂支架包括固定座、四個定位桿和四個支撐桿，所述固定座用于連接所述移動支架，所述定位桿的一端連接所述固定座，所述定位桿遠離所述固定座的一端設置有卡爪，所述卡爪用于限制輪轂工裝沿前后方向位移，四個所述定位桿沿所述固定座周向均布，所述支撐桿的兩端分別連接兩個相鄰的所述定位桿，用于提高所述輪轂支架的結構剛度。

11、進一步的，所述固定座為回字型結構，所述固定座周向均布通孔，所述通孔用于連接所述移動支架。

12、進一步的，所述固定座與所述定位桿之間、所述定位桿與所述支撐桿之間通過焊接連接成一體結構。

13、進一步的，所述移動支架包括連接板、第一滑塊、第一滑軌、連接架、滾動輪和調整桿，所述連接板的一面連接連接所述連接架和所述第一滑塊，所述第一滑塊與所述第一滑軌配合形成滑動結構，用于調整所述連接板左右方向的位置，所述連接架為矩形框架結構，所述連接架遠離所述連接板的一側的四個角設置有所述滾動輪，所述滾動輪用于將所述連接板承受的壓力分散到所述回轉橫梁上，所述調整桿一端與所述連接架，用于調整所述移動支架的左右位置，所述調整桿的另一端連接所述回轉橫梁。

14、進一步的，所述回轉橫梁包括橫向梁、回轉部和推桿，所述橫向梁為矩形框架結構，兩個所述回轉部設置分別在所述橫向梁的兩側，所述回轉部用于與所述升降架形成鉸接，所述推桿的一端連接所述橫向梁，用于推動所述回轉部轉動，所述推桿另一端連接所述升降架。

15、進一步的，所述連接板遠離所述第一滑塊的面連接所述固定座，所述第一滑軌遠離所述連接板的一面連接所述橫向梁。

16、進一步的，所述升降架包括第一升降梁、第二升降梁、滑動組件、驅動件、立柱和升降座，兩根所述立柱沿豎直方向設置在所述升降座上，所述第一升降梁和所述升降座為矩形框架結構，所述第一升降梁的兩端分別通過所述滑動組件連接兩根所述立柱，所述第二升降梁的兩端分別連接兩根所述立柱下部，所述驅動件設置于所述第二升降梁中部，所述驅動件的驅動端連接所述第一升降架，用于控制所述第一升降梁上下方向移動。

17、進一步的，所述底座包括承重件和驅動單元，所述驅動單元設置于所述承重件下方，用于方便移動輪轂工裝。

18、本發明的另一目的是公開了一種風電葉片輪轂工裝快速試裝的方法，基于上述任一風電葉片輪轂工裝快速試裝的裝置，具體包括以下步驟：

19、s1：將輪轂工裝通過行車吊裝在所述輪轂支架上，進行初步定位并固定；

20、s2：操作人員將控制所述底座移動至對準葉片根部，調整所述升降架控制輪轂工裝上下方向移動、調整所述移動支架來控制輪轂工裝左右方向移動、調整所述回轉橫梁控制輪轂工裝回轉角度變化，采用過多次微調的方式調整輪轂工裝的位置，最終調整至輪轂工裝與葉片根部螺栓能夠完全對應；

21、s3：通過所述底座控制輪轂試裝裝置向葉片方向移動，直至葉片根部螺栓全部按工藝要求插入輪轂工裝的指定位置；

22、s4：若試裝合格，執行步驟s5，若試裝不合格，執行步驟s6；

23、s5：試裝完成后，通過控制所述底座從葉片根部退出到調整區域，操作人員再將所述升降架、所述移動支架、所述回轉橫梁以及前傾角度方位依次調回初始位置，并將輪轂試裝裝置移動至規定停放區域；

24、s6：通過控制所述底座從葉片根部退出，對風電葉片進行修整，檢測合格后再執行步驟s3。

25、相對于現有技術，本發明的一種風電葉片輪轂工裝快速試裝的裝置及方法具有以下優勢：

26、1.本發明在輪轂試裝工裝與葉片根部對接時，通過微調輪轂工裝高度、左右位置以及角度，在提升操作安全的同時，可大大提升輪轂試裝工序的效率，消除由行車和叉車操作帶來的人員、設備安全隱患。

27、2.本發明解決了由于原來輪轂工裝無法實現精準調節，試裝過程造成的螺栓損壞率較高的問題。

技術特征：

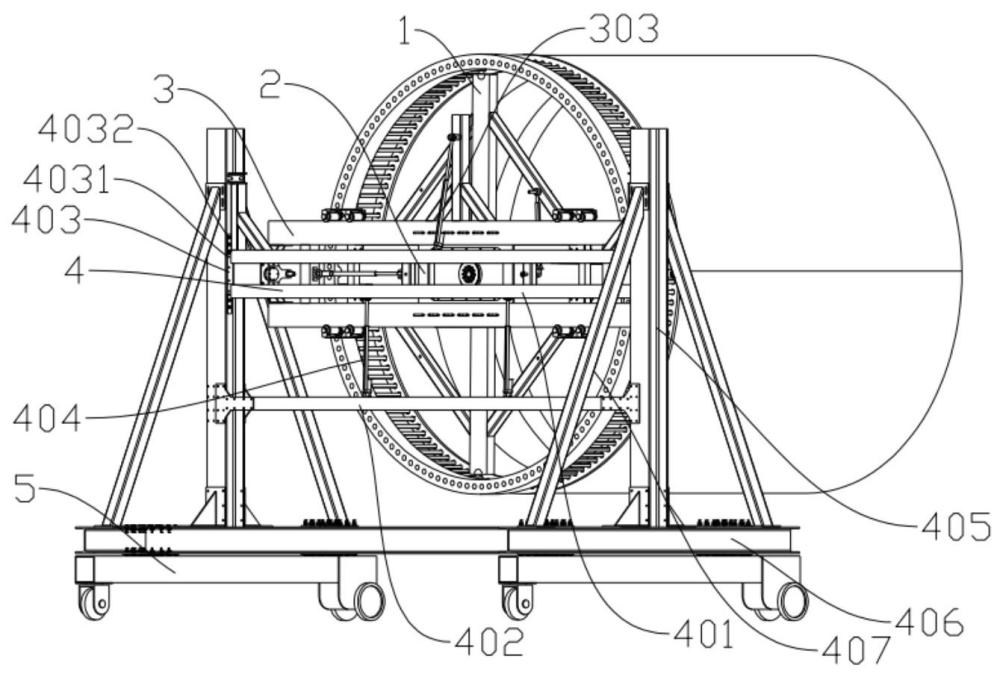

1.一種風電葉片輪轂工裝快速試裝的裝置，其特征在于，包括輪轂支架（1）、移動支架（2）、回轉橫梁（3）、升降架（4）和底座（5）；

2.根據權利要求1所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述輪轂支架（1）包括固定座（101）、四個定位桿（102）和四個支撐桿（103），所述固定座（101）用于連接所述移動支架（2），所述定位桿（102）的一端連接所述固定座（101），所述定位桿（102）遠離所述固定座（101）的一端設置有卡爪（104），所述卡爪（104）用于限制輪轂工裝沿前后方向位移，四個所述定位桿（102）沿所述固定座（101）周向均布，所述支撐桿（103）的兩端分別連接兩個相鄰的所述定位桿（102），用于提高所述輪轂支架（1）的結構剛度。

3.根據權利要求2所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述固定座（101）為回字型結構，所述固定座（101）周向均布通孔（1011），所述通孔（1011）用于連接所述移動支架（2）。

4.根據權利要求2所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述固定座（101）與所述定位桿（102）之間、所述定位桿（102）與所述支撐桿（103）之間通過焊接連接成一體結構。

5.根據權利要求2所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述移動支架（2）包括連接板（201）、第一滑塊（202）、第一滑軌（203）、連接架（204）、滾動輪（205）和調整桿（206），所述連接板（201）的一面連接連接所述連接架（204）和所述第一滑塊（202），所述第一滑塊（202）與所述第一滑軌（203）配合形成滑動結構，用于調整所述連接板（201）左右方向的位置，所述連接架（204）為矩形框架結構，所述連接架（204）遠離所述連接板（201）的一側的四個角設置有所述滾動輪（205），所述滾動輪（205）用于將所述連接板（201）承受的壓力分散到所述回轉橫梁（3）上，所述調整桿（206）一端與所述連接架（204），用于調整所述移動支架（2）的左右位置，所述調整桿（206）的另一端連接所述回轉橫梁（3）。

6.根據權利要求5所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述回轉橫梁（3）包括橫向梁（301）、回轉部（302）和推桿（303），所述橫向梁（301）為矩形框架結構，兩個所述回轉部（302）設置分別在所述橫向梁（301）的兩側，所述回轉部（302）用于與所述升降架（4）形成鉸接，所述推桿（303）的一端連接所述橫向梁（301），用于推動所述回轉部（302）轉動，所述推桿（303）另一端連接所述升降架（4）。

7.根據權利要求6所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述連接板（201）遠離所述第一滑塊（202）的面連接所述固定座（101），所述第一滑軌（203）遠離所述連接板（201）的一面連接所述橫向梁（301）。

8.根據權利要求1所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述升降架（4）包括第一升降梁（401）、第二升降梁（402）、滑動組件（403）、驅動件（404）、立柱（405）和升降座（406），兩根所述立柱（405）沿豎直方向設置在所述升降座（406）上，所述第一升降梁（401）和所述升降座（406）為矩形框架結構，所述第一升降梁（401）的兩端分別通過所述滑動組件（403）連接兩根所述立柱（405），所述第二升降梁（402）的兩端分別連接兩根所述立柱（405）下部，所述驅動件（404）設置于所述第二升降梁（402）中部，所述驅動件（404）的驅動端連接所述第一升降梁（401），用于控制所述第一升降梁（401）上下方向移動。

9.根據權利要求1所述的風電葉片輪轂工裝快速試裝的裝置，其特征在于，所述底座（5）包括承重件（501）和驅動單元（502），所述驅動單元（502）設置于所述承重件（501）下方，用于方便移動輪轂工裝。

10.一種風電葉片輪轂工裝快速試裝的方法，其特征在于，基于上述權利要求1-9任一所述的風電葉片輪轂工裝快速試裝的裝置，具體包括以下步驟：

技術總結
本發明涉及風電葉片輪轂工裝試裝技術領域，具體為一種風電葉片輪轂工裝快速試裝的裝置及方法，包括輪轂支架連接移動支架上，輪轂支架用于固定輪轂工裝；移動支架連接回轉橫梁，用于調整輪轂支架在左右方向的位置；回轉橫梁與升降架鉸接，用于調整輪轂支架與上下方向的夾角；升降架連接底座，升降架用于調整輪轂支架在上下方向的位置；底座用于支撐整個裝置并能夠移動輪轂工裝。本發明在輪轂試裝工裝與葉片根部對接時，通過微調輪轂工裝高度、左右位置以及角度，在提升操作安全的同時，可大大提升輪轂試裝工序的效率，消除由行車和叉車操作帶來的人員、設備安全隱患。

技術研發人員：趙輝,閆俊杰,戈福健,張國勝,王成龍,馮威
受保護的技術使用者：江蘇雙瑞風電葉片有限公司
技術研發日：
技術公布日：2025/4/24
