本發明涉及暖通管道切割裝置，特別涉及一種建筑暖通工程用暖通管道切割裝置。

背景技術：

1、暖通管道適用范圍非常廣泛。凈化系統送回風管、中央空調通風管、工業送排風通風管、環保系統吸排風管、礦用抽放瓦斯管、礦用涂膠布風筒等。

2、在對暖通管道進行安裝時，由于管道較長，不方便搬運轉移，通常情況下，需要對暖通管道進行切割后再安裝。

3、管道在切割時由于其外側壁的圓滑性，固定較為困難，現有技術中大多采用夾板等結構由管道兩側對其進行固定，容易出現傾斜、穩定性差等情況，通常需要人工輔助，使用效率有待提升。

4、因此，提出一種建筑暖通工程用暖通管道切割裝置來解決上述問題很有必要。

技術實現思路

1、本發明的目的在于提供一種建筑暖通工程用暖通管道切割裝置，以解決管道在切割時由于其外側壁的圓滑性，固定較為困難，現有技術中大多采用夾板等結構由管道兩側對其進行固定，容易出現傾斜、穩定性差等情況，通常需要人工輔助，使用效率有待提升的問題。

2、為實現上述目的，本發明提供如下技術方案：一種建筑暖通工程用暖通管道切割裝置，包括切割臺，所述切割臺的頂部固定連接有用于固定暖通管道進行切割的支撐架，所述支撐架呈v形狀，所述支撐架的兩側內斜壁上均開設有滑槽，所述滑槽的內部滑動設置有滑盒，所述滑盒位于滑槽外部的一端轉動連接有轉盒，所述轉盒與滑盒連通，所述轉盒的底部固定連接有氣囊，所述氣囊通過連通組件與轉盒連通，所述支撐架上設有用于帶動滑盒沿著滑槽滑動的平移機構；

3、所述切割臺的外部設置有用于切割暖通管道的切割設備；

4、切割時，暖通管道放置于支撐架中，滑盒在滑槽的內部向下滑動，帶動轉盒由上向下擠壓暖通管道進行定位，同時氣囊適應性膨脹增加擠壓接觸面積并降低磨損。

5、優選的，所述滑槽呈t形狀。

6、優選的，所述平移機構包括固定設置于滑槽的底部的外筒，所述外筒的內部滑動設置有內筒，且內筒貫穿外筒的頂端，所述滑盒固定連接在內筒的頂端，所述滑盒與內筒連通，所述內筒的底端開設有第三氣孔，所述內筒通過第三氣孔與外筒連通。

7、優選的，所述外筒的內部設置有控制組件，所述控制組件包括磁塊和電磁鐵，所述磁塊固定連接在內筒的底端，所述電磁鐵固定連接在外筒的底端，所述磁塊和電磁鐵配合。

8、優選的，所述支撐架的兩側內斜壁上均開設有方槽，所述方槽的內部設置有導向組件，所述導向組件包括轉架、彈性伸縮桿和導向柱，所述轉架呈u形狀，所述導向柱轉動連接在轉架上，所述彈性伸縮桿的一端固定連接在方槽內壁上，所述彈性伸縮桿的另一端固定連接在轉架上。

9、優選的，所述導向柱傾斜設置，所述導向柱與支撐架對應的內斜壁平行。

10、優選的，所述方槽至少設置兩個。

11、優選的，所述連通組件包括第一氣孔和第二氣孔，所述第一氣孔開設在氣囊靠近轉盒的一側上，所述第二氣孔開設在轉盒靠近氣囊的一側上，所述第一氣孔和第二氣孔對應分布，所述氣囊通過第一氣孔、第二氣孔與轉盒連通。

12、優選的，所述切割設備包括固定板、電動推桿、安裝板，所述固定板固定連接在切割臺的外壁上，所述電動推桿固定連接在固定板的頂部，所述安裝板固定連接在電動推桿的伸縮端上。

13、優選的，所述切割設備還包括電機和切割片，所述電機固定連接在安裝板的頂部，所述切割片固定安裝在電機的伸縮端上。

14、本發明的技術效果和優點：

15、1、本發明通過設置支撐架、轉盒和氣囊等結構，適用于不同直徑的暖通管道，不易傾斜，同時轉盒由上向下擠壓暖通管道進行定位，由多個方向與暖通管道進行接觸擠壓，且氣囊適應性膨脹并抵接在暖通管道外壁上，增加擠壓接觸面積并降低磨損，保證穩定切割，提高建筑暖通工程用暖通管道切割裝置的使用效率；

16、2、在暖通管道定位時，暖通管道會擠壓導向柱，使得導向柱、轉架向方槽內部回收，彈性伸縮桿收縮，暖通管道外壁可與支撐架的兩側內斜壁接觸，保證定位的穩定性；而解除對暖通管道的定位后，彈性伸縮桿的復位彈力使得導向柱、轉架復位，向方槽內部向外伸出，在支撐架移動時，可帶動導向柱轉動，降低暖通管道與支撐架內斜壁之間的磨損，進一步提高建筑暖通工程用暖通管道切割裝置的使用效率。

技術特征：

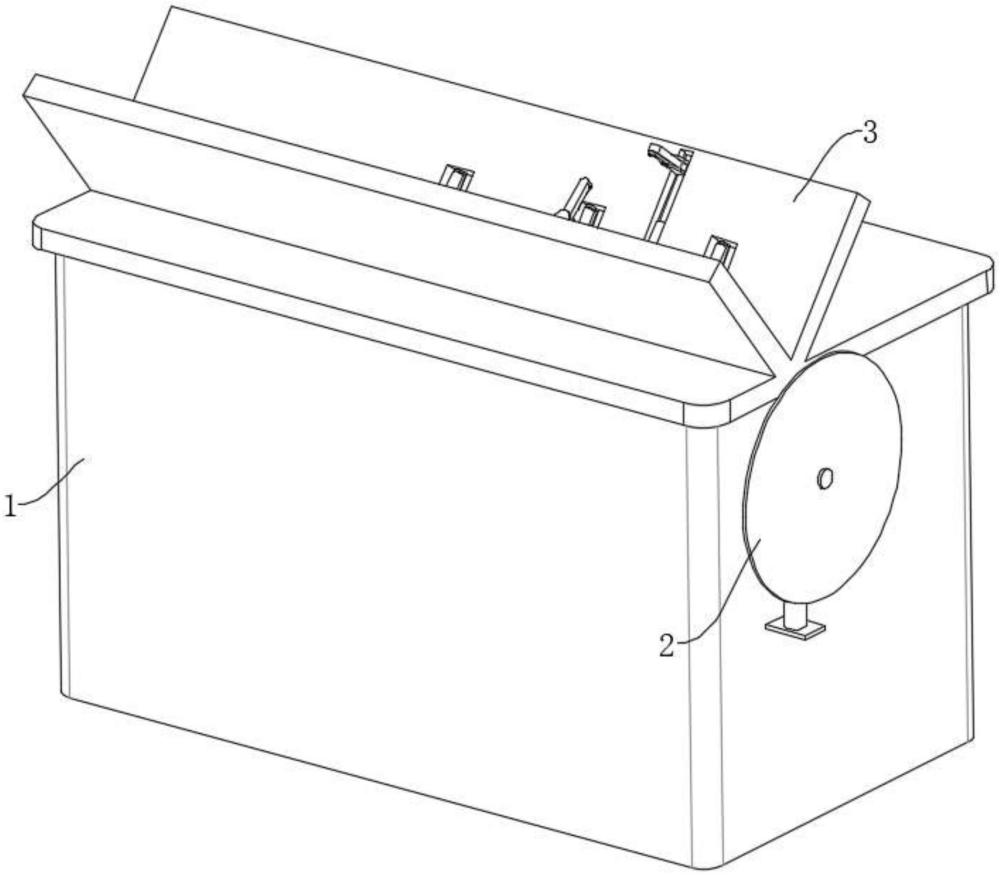

1.一種建筑暖通工程用暖通管道切割裝置，包括切割臺(1)，其特征在于：所述切割臺(1)的頂部固定連接有用于固定暖通管道進行切割的支撐架(3)，所述支撐架(3)呈v形狀，所述支撐架(3)的兩側內斜壁上均開設有滑槽(4)，所述滑槽(4)的內部滑動設置有滑盒(5)，所述滑盒(5)位于滑槽(4)外部的一端轉動連接有轉盒(6)，所述轉盒(6)與滑盒(5)連通，所述轉盒(6)的底部固定連接有氣囊(7)，所述氣囊(7)通過連通組件與轉盒(6)連通，所述支撐架(3)上設有用于帶動滑盒(5)沿著滑槽(4)滑動的平移機構；

2.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述滑槽(4)呈t形狀。

3.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述平移機構包括固定設置于滑槽(4)的底部的外筒(11)，所述外筒(11)的內部滑動設置有內筒(10)，且內筒(10)貫穿外筒(11)的頂端，所述滑盒(5)固定連接在內筒(10)的頂端，所述滑盒(5)與內筒(10)連通，所述內筒(10)的底端開設有第三氣孔(13)，所述內筒(10)通過第三氣孔(13)與外筒(11)連通。

4.根據權利要求3所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述外筒(11)的內部設置有控制組件，所述控制組件包括磁塊(14)和電磁鐵(12)，所述磁塊(14)固定連接在內筒(10)的底端，所述電磁鐵(12)固定連接在外筒(11)的底端，所述磁塊(14)和電磁鐵(12)配合。

5.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述支撐架(3)的兩側內斜壁上均開設有方槽(15)，所述方槽(15)的內部設置有導向組件，所述導向組件包括轉架(16)、彈性伸縮桿(17)和導向柱(18)，所述轉架(16)呈u形狀，所述導向柱(18)轉動連接在轉架(16)上，所述彈性伸縮桿(17)的一端固定連接在方槽(15)內壁上，所述彈性伸縮桿(17)的另一端固定連接在轉架(16)上。

6.根據權利要求5所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述導向柱(18)傾斜設置，所述導向柱(18)與支撐架(3)對應的內斜壁平行。

7.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述方槽(15)至少設置兩個。

8.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述連通組件包括第一氣孔(8)和第二氣孔(9)，所述第一氣孔(8)開設在氣囊(7)靠近轉盒(6)的一側上，所述第二氣孔(9)開設在轉盒(6)靠近氣囊(7)的一側上，所述第一氣孔(8)和第二氣孔(9)對應分布，所述氣囊(7)通過第一氣孔(8)、第二氣孔(9)與轉盒(6)連通。

9.根據權利要求1所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述切割設備(2)包括固定板(201)、電動推桿(202)、安裝板(203)，所述固定板(201)固定連接在切割臺(1)的外壁上，所述電動推桿(202)固定連接在固定板(201)的頂部，所述安裝板(203)固定連接在電動推桿(202)的伸縮端上。

10.根據權利要求9所述的一種建筑暖通工程用暖通管道切割裝置，其特征在于：所述切割設備(2)還包括電機(204)和切割片(205)，所述電機(204)固定連接在安裝板(203)的頂部，所述切割片(205)固定安裝在電機(204)的伸縮端上。

技術總結
本發明公開了一種建筑暖通工程用暖通管道切割裝置，涉及暖通管道切割裝置技術領域，包括切割臺，所述切割臺的頂部固定連接有用于固定暖通管道進行切割的支撐架，所述支撐架呈V形狀，所述支撐架的兩側內斜壁上均開設有滑槽，所述滑槽的內部滑動設置有滑盒，所述滑盒位于滑槽外部的一端轉動連接有轉盒，所述轉盒與滑盒連通。該建筑暖通工程用暖通管道切割裝置，通過設置支撐架、轉盒和氣囊等結構，適用于不同直徑的暖通管道，同時轉盒由上向下擠壓暖通管道進行定位，由多個方向與暖通管道進行接觸擠壓，且氣囊適應性膨脹并抵接在暖通管道外壁上，增加擠壓接觸面積并降低磨損，保證穩定切割，提高建筑暖通工程用暖通管道切割裝置的使用效率。

技術研發人員：王志濤,劉振,楊青
受保護的技術使用者：漢宸國際工程設計集團有限公司
技術研發日：
技術公布日：2025/4/24
