本發明涉及線槽切割，具體涉及一種線槽切割裝置。

背景技術：

1、塑料線槽作為建筑電氣布線中廣泛應用的線纜保護裝置，其安裝過程中需根據實際尺寸進行精準切割。目前行業普遍采用手持式切割機、電動線槽剪或半自動切割設備完成此項操作。然而，由于塑料材質（如pvc、pp等）固有的延展性與脆性特性，切割過程中刀具切割易導致線槽邊緣崩裂，從而產生大量塑料碎屑、粉塵及不規則斷屑。

2、申請號為cn202410387759.3的發明公開了一種線槽切割裝置，包括底座、墊板、彎板、u型架、刀架和鍘刀；底座的頂部左端，設置有前后間隔分布的兩個墊板；底座的頂部在兩個墊板之間間隙的正左邊固定設置有刀架；刀架與鍘刀的左端部相鉸接；每個墊板的頂部橫向中部設置有u型架；u型架的左右兩側分別設置有一個彎板，且兩個彎板為相背設置；u型架，與彎板之間的間隙中，放置有需要裁切的線槽。該發明公開的線槽切割裝置，其結構設計科學，針對非剛性的線槽進行切割，能夠有效解決非剛體線槽在切割后存在的斷面不整齊的問題，保證線槽產品的裁切質量，提升產品的美觀度，同時，有利于順暢、快捷地將槽蓋安裝到線槽上，保證安裝的質量。

3、但是該專利在對線槽切割時會產生碎屑，若碎屑進入設備本體或滑軌上，可能會對設備造成損害，影響其正常運行和使用壽命。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本發明的目的在于提供一種可有效解決上述技術問題的一種線槽切割裝置。

2、為達到本發明之目的，采用如下技術方案：

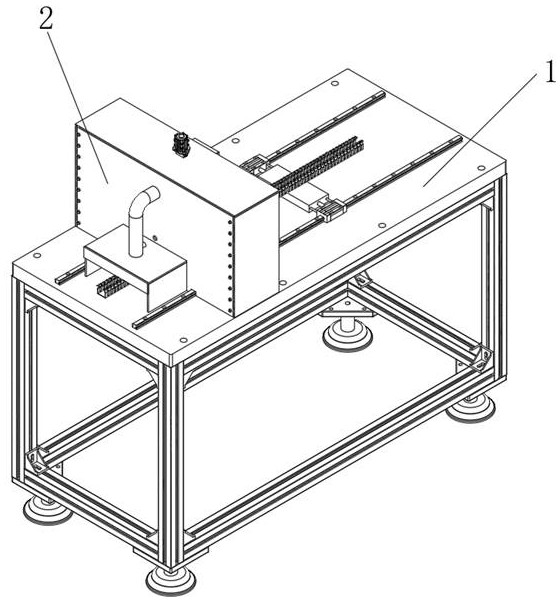

3、一種線槽切割裝置，包括：機架；固定安裝于所述機架上的滑軌；對線槽進行切割的切割機構；

4、所述切割機構包括：外殼；固定安裝于機架上的底座；固定安裝于所述底座上的升降模組；固定安裝于所述升降模組上的切割刀；對切割刀上的碎屑進行清理的清理組件；對清理后的碎屑進行收集的吸塵組件以及調節組件；

5、所述清理組件包括：固定板；滑動連接于所述固定板上的滑桿；固定安裝于所述滑桿上的清潔刷；開設于所述清潔刷上的導向槽；所述升降模組上螺紋連接有限位塊。

6、進一步的，所述導向槽是由依次連通的直槽一、斜槽一、斜槽二、直槽二組成；所述固定板與外殼固定連接；所述清潔刷上固定安裝有連桿；所述連桿上固定安裝有另一組清潔刷；所述外殼固定安裝在機架表面。

7、進一步的，所述吸塵組件包括：風扇；固定安裝于所述風扇上的集氣殼；連通于所述集氣殼上的氣管；連通于所述氣管上的收集殼；所述收集殼上分別連通有吸氣管一；吸氣管二。

8、進一步的，所述吸氣管一的進氣端安裝于機架上；所述吸氣管二的進氣端安裝于清潔刷上；所述風扇固定安裝于外殼上。

9、進一步的，所述收集殼上滑動安裝有過濾板；所述過濾板上固定安裝有彈性件；所述彈性件與收集殼固定連接。

10、進一步的，所述外殼上固定安裝有加熱件；所述外殼上連通有排氣管；所述排氣管上連通有預熱殼。

11、進一步的，所述調節組件包括：動力源；固定安裝于所述動力源輸出軸上的螺紋軸；螺紋連接于所述螺紋軸上的滑塊；固定安裝于所述收集殼上的限位桿；固定安裝于所述滑塊上的抵接軸；所述滑塊與限位桿滑動連接；所述動力源固定安裝于收集殼表面。

12、進一步的，所述排氣管上開設有連接孔；所述排氣管上固定安裝有轉軸二；所述轉軸二上固定安裝有擋板；所述排氣管上開設有滑槽；所述滑槽上固定安裝有復位件；所述復位件上固定安裝有擋桿；所述擋桿上固定安裝有導桿；所述導桿的一端設有斜面。

13、進一步的，所述導桿與排氣管滑動連接；所述擋板上固定安裝有扭簧；所述扭簧固定安裝在排氣管上。

14、進一步的，所述清潔刷上設有調節架，所述調節架包括：電磁鐵、斜桿一、連接軸一、轉軸一、連接軸二、斜桿二、彈簧；所述外殼與底座上均固定安裝有電磁鐵；所述清潔刷上轉動安裝有斜桿一；所述斜桿一上固定安裝有連接軸一；所述連接軸一上轉動安裝有轉軸一；所述轉軸一上轉動安裝有連接軸二；所述連接軸二上固定安裝有斜桿二；所述連接軸一與連接軸二上固定連接有彈簧。

15、與現有技術相比，本發明具有如下有益效果：

16、本發明為一種線槽切割裝置，通過升降模組帶動切割刀下移時，限位塊依次進入直槽一、斜槽一、斜槽二、直槽二，在進入斜槽一、斜槽二時限位塊迫使清潔刷沿滑桿軸向往復移動，進而清理切割刀表面的碎屑，避免碎屑粘接在切割刀上，降低切割質量，影響切割效率，而清潔刷移動時，滑桿在固定板上滑動避免清潔刷滑動時出現晃動。

技術特征：

1.一種線槽切割裝置，其特征在于，包括：機架；對線槽進行切割的切割機構；

2.如權利要求1所述的一種線槽切割裝置，其特征在于，所述導向槽是由依次連通的直槽一、斜槽一、斜槽二、直槽二組成；所述固定板與外殼固定連接；所述清潔刷上固定安裝有連桿；所述連桿上固定安裝有另一組清潔刷；所述外殼固定安裝在機架表面。

3.如權利要求1所述的一種線槽切割裝置，其特征在于，所述吸塵組件包括：風扇；固定安裝于所述風扇上的集氣殼；連通于所述集氣殼上的氣管；連通于所述氣管上的收集殼；所述收集殼上分別連通有吸氣管一；吸氣管二。

4.如權利要求3所述的一種線槽切割裝置，其特征在于，所述吸氣管一的進氣端安裝于機架上；所述吸氣管二的進氣端安裝于清潔刷上；所述風扇固定安裝于外殼上。

5.如權利要求3所述的一種線槽切割裝置，其特征在于，所述收集殼上滑動安裝有過濾板；所述過濾板上固定安裝有彈性件；所述彈性件與收集殼固定連接。

6.如權利要求1所述的一種線槽切割裝置，其特征在于，所述外殼上固定安裝有加熱件；所述外殼上連通有排氣管；所述排氣管上連通有預熱殼。

7.如權利要求3所述的一種線槽切割裝置，其特征在于，所述調節組件包括：動力源；固定安裝于所述動力源輸出軸上的螺紋軸；螺紋連接于所述螺紋軸上的滑塊；固定安裝于所述收集殼上的限位桿；固定安裝于所述滑塊上的抵接軸；所述滑塊與限位桿滑動連接；所述動力源固定安裝于收集殼表面。

8.如權利要求6所述的一種線槽切割裝置，其特征在于，所述排氣管上開設有連接孔；所述排氣管上固定安裝有轉軸二；所述轉軸二上固定安裝有擋板；所述排氣管上開設有滑槽；所述滑槽上固定安裝有復位件；所述復位件上固定安裝有擋桿；所述擋桿上固定安裝有導桿；所述導桿的一端設有斜面。

9.如權利要求8所述的一種線槽切割裝置，其特征在于，所述導桿與排氣管滑動連接；所述擋板上固定安裝有扭簧；所述扭簧固定安裝在排氣管上。

10.如權利要求1所述的一種線槽切割裝置，其特征在于，所述清潔刷上設有調節架，所述調節架包括：電磁鐵、斜桿一、連接軸一、轉軸一、連接軸二、斜桿二、彈簧；所述外殼與底座上均固定安裝有電磁鐵；所述清潔刷上轉動安裝有斜桿一；所述斜桿一上固定安裝有連接軸一；所述連接軸一上轉動安裝有轉軸一；所述轉軸一上轉動安裝有連接軸二；所述連接軸二上固定安裝有斜桿二；所述連接軸一與連接軸二上固定連接有彈簧。

技術總結
本發明涉及線槽切割技術領域，具體涉及一種線槽切割裝置，包括：機架；固定安裝于所述機架上的滑軌；對線槽進行切割的切割機構；所述切割機構包括：外殼；固定安裝于機架上的底座；固定安裝于所述底座上的升降模組；固定安裝于所述升降模組上的切割刀；對切割刀上的碎屑進行清理的清理組件；對清理后的碎屑進行收集的吸塵組件以及調節組件。本發明中，升降模組帶動切割刀下移時，限位塊進入導向槽時限位塊迫使清潔刷沿滑桿軸向往復移動，進而清理切割刀表面的碎屑，避免碎屑粘接在切割刀上，降低切割質量，影響切割效率。

技術研發人員：陳建明,陳亞西,王松,李勇利
受保護的技術使用者：靖江市舜源機電設備有限公司
技術研發日：
技術公布日：2025/4/28
