本發明涉及定位工裝，具體涉及一種電壓互感器定位工裝。

背景技術：

1、電壓互感器是一種用來變換電壓的儀器，電壓互感器變換電壓的目的是給測量?jī)x表和繼電保護裝置供電。插拔式電壓互感器是一種具有插拔式連接接口，從而便于安裝和拆卸的電壓互感器。

2、現有技術在將插拔式電壓互感器安裝到配電柜的過程中，通常先將電壓互感器放在升降支架上，隨后將絕緣潤滑脂分別均勻涂抹在插拔式電壓互感器的外錐插頭和配電柜中安裝法蘭的內錐中，再將排氣帶放入內錐中，通過調整支架的位置，使外錐與內錐同心，隨后將電壓互感器緩慢推入一定深度后，再將排氣帶拉出，最后將電壓互感器完全插入內錐中后，將電壓互感器的端面法蘭與安裝法蘭通過螺栓固定。排氣帶的設置可將內錐和外錐插頭之間的空氣排出，減少因殘留的空氣導致的電壓互感器內部壓力不平衡而影響其性能和壽命的現象。

3、公開號為cn116214401a的專利申請文件公開了一種電壓互感器定位工裝，電壓互感器本體放置底座上位于兩個夾持箍之間，驅動氣缸推動移動橫桿移動，移動橫桿移動時通過兩個第一傳動桿帶動兩個第一滑套同時向內側移動，兩個第一滑套移動時通過兩個第二傳動桿帶動兩個第一滑塊在第一滑槽的內部同時向內側滑動，兩個第一滑塊移動時同時帶動兩個夾持箍將電壓互感器本體給夾持固定住。

4、該定位工裝能夠?qū)﹄妷夯ジ衅鬟M(jìn)行定位，但是，在安裝電壓互感器時，需要通過升降平臺驅動底座升降進而實現電壓互感器的升降，以使電壓互感器的外錐插頭插入配電柜中安裝法蘭的內錐中，由于升降平臺的位置會發生偏移或傾斜，使電壓互感器在升降平臺上居中對正后，電壓互感器的外錐插頭的軸線與安裝法蘭的內錐軸線也不會重合，仍需要多次調整電壓互感器的位置才能使電壓互感器的外錐插頭插入配電柜中安裝法蘭的內錐中，安裝效率低下。

技術實現思路

1、有鑒于此，本發明提供一種電壓互感器定位工裝，解決插拔式電壓互感器安裝在配電柜的過程中，需要多次調整電壓互感器的位置從而影響安裝效率的技術問題。

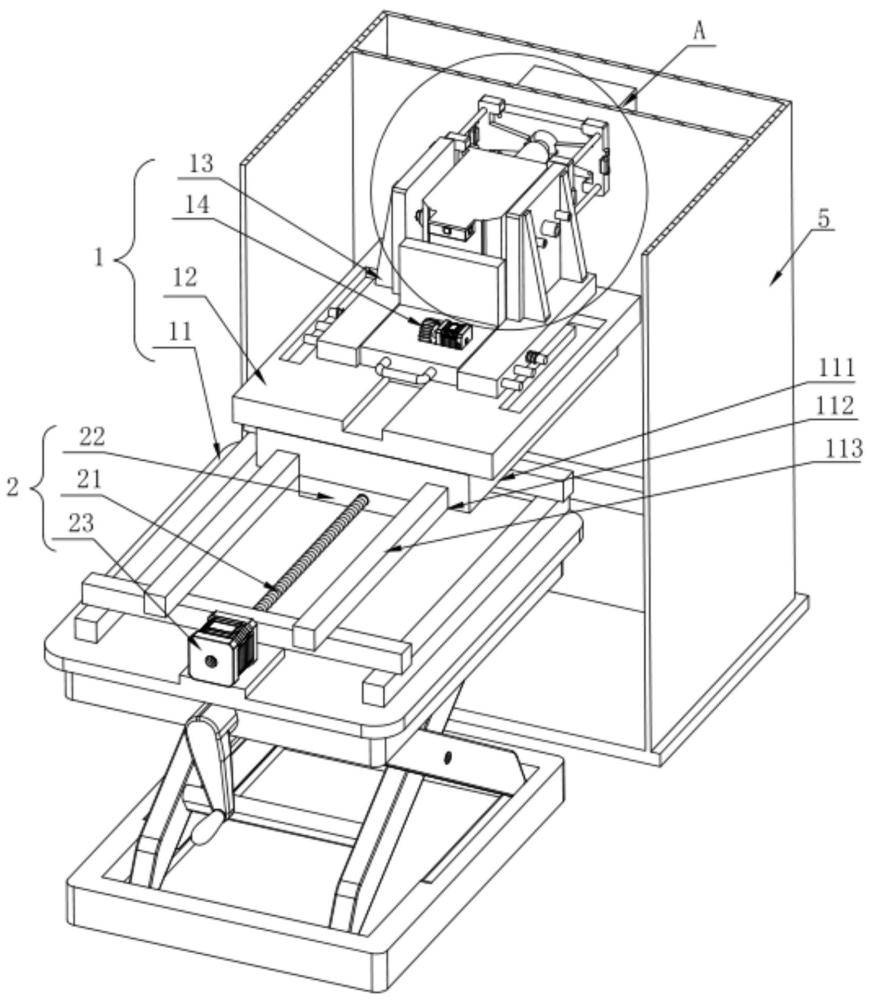

2、為解決上述技術問題，本發明提供一種電壓互感器定位工裝，包括設置在升降平臺上的定位機構和驅動組件，定位機構包括滑動設置在升降平臺上并用于承載電壓互感器的底座、設置在底座上且能夾持電壓互感器的夾板、驅動兩個夾板相互靠近或遠離的驅動件；驅動組件驅動底座移動以使電壓互感器的外錐插頭與安裝法蘭的內錐對接；

3、夾板內開設有氣道，氣道內滑動連接有能夾持安裝法蘭的夾持件，夾持件上安裝有能與安裝法蘭的法蘭面抵接的定位板，底座的下方設有滑板，滑板上開設有限位槽，限位槽內滑動設有調節塊，底座轉動連接在調節塊上，調節塊與底座之間連接有復位彈簧一；

4、調節塊的滑動方向與底座的滑動方向垂直，調節塊上沿滑動方向的兩側與限位槽之間均連接有復位彈簧二。

5、通過采用上述技術方案，電壓互感器放置在底座上，氣道內通氣使夾持件向靠近安裝法蘭的內錐的一側移動，驅動組件驅動底座移動以使定位板向安裝法蘭靠近，底座帶動電壓互感器相對調節塊發生偏轉，直至兩個定位板均與法蘭面抵接，有利于實現電壓互感器的外錐插頭的軸線與安裝法蘭的內錐的軸線平行；驅動件驅動夾板相互靠近以實現對電壓互感器的夾持過程中，調節塊可帶動底座滑動，進而使電壓互感器位置的滑動，有利于實現電壓互感器的外錐插頭的軸線與安裝法蘭的內錐的軸線重合，減少對電壓互感器調整的次數，提高安裝效率。

6、優選的，夾板的兩側均設有能對電壓互感器兩側固定的吸盤，夾板上安裝有能與吸盤連通的通氣口。

7、通過采用上述技術方案，向通氣口內抽氣，吸盤將電壓互感器的兩側吸附并固定，有利于實現不規則的電壓互感器固定的穩定性。

8、優選的，夾持件包括滑動安裝在氣道內的滑桿和固定連接在滑桿端部且能夾持安裝法蘭的夾頭，定位板固定安裝在夾頭上。

9、通過采用上述技術方案，氣道內通氣，滑桿向靠近安裝法蘭的一側移動，夾頭夾持安裝法蘭的兩側，夾板能夾持到電壓互感器的兩側，有利于使安裝法蘭的內錐的軸線和電壓互感器的外錐插頭的軸線重合，進而有利于實現電壓互感器的外錐插頭與安裝法蘭的內錐對接。

10、優選的，底座的上方垂直安裝有固定板，定位板的端部固定裝有能插入到安裝法蘭的內錐中的排氣帶，夾頭和夾板之間連接有鎖扣，底座上開設有兩個滑槽，兩個滑槽均包括橫槽和豎槽，夾板的下方設有能在滑槽內滑動的滑動塊；

11、滑動塊在橫槽內滑動以使夾板對電壓互感器夾持，滑動塊在豎槽內滑動以帶動夾持件移動并能將排氣帶拉出。

12、通過采用上述技術方案，將排氣帶放入到內錐中，電壓互感器的外錐插頭與安裝法蘭的內錐對接后，鎖扣鎖合，驅動件驅動夾板相互遠離以使滑動塊滑動到豎槽內，拉動夾板并帶動夾頭移動，從而將排氣帶拉出。由于固定板的限制，拔出排氣帶的過程中不會將電壓互感器帶出，解決了存在視野盲區以及死角而導致難以將排氣帶從內錐中拔出的技術問題，提高安裝效率。

13、優選的，驅動件包括通過螺紋與夾板連接的螺桿和驅動螺桿轉動的驅動電機；兩個螺桿與兩個夾板一一對應連接，兩個螺桿上的螺紋的旋轉方向相反。

14、通過采用上述技術方案，驅動電機驅動螺桿轉動，進而帶動兩個夾板相互靠近或遠離，實現對電壓互感器的夾持或松開。

15、優選的，底座上滑動安裝有移動板，驅動電機安裝在移動板上，兩個螺桿均與轉動連接在移動板上的連接桿固定連接，驅動電機的輸出軸與連接桿之間通過齒輪傳動連接。

16、通過采用上述技術方案，驅動電機驅動連接桿轉動，進而帶動兩個螺桿轉動，以實現夾板對電壓互感器的夾持或松開。

17、優選的，移動板和夾板之間安裝有與螺桿平行的導向桿，夾板滑動連接在導向桿上，移動板上安裝有拉環，拉動拉環能帶動夾板移動，進而帶動夾持件移動并將排氣帶拉出。

18、通過采用上述技術方案，電壓互感器的外錐插頭與安裝法蘭的內錐對接后，鎖扣鎖合，驅動件驅動夾板相互遠離以使滑動滑滑動到豎槽內，拉動拉環，依次帶動夾板和夾頭移動，使排氣帶拉出。

19、優選的，驅動組件包括轉動連接在升降平臺上的絲杠、設置在滑板下方并安裝在絲杠上的絲杠滑塊、驅動絲杠轉動的絲杠電機。

20、通過采用上述技術方案，絲杠電機帶動絲杠轉動進而帶動絲杠滑塊、滑板和底座滑動，用于實現電壓互感器的外錐插頭與安裝法蘭的內錐對接。

21、本發明的上述技術方案的有益效果如下：

22、1、本發明的定位機構不僅能使電壓互感器在底座上夾持對中，還能使底座發生偏轉和滑動，有利于電壓互感器的外錐插頭的軸線與安裝法蘭的內錐的軸線重合，進而有利于完成電壓互感器的外錐插頭與安裝法蘭的內錐的對接，減少對電壓互感器調整的次數，提高安裝效率。

23、2、本發明的吸盤能將電壓互感器的兩側吸附并固定，有利于實現不規則的電壓互感器固定的穩定性。

24、3、本發明將排氣帶固定在夾頭上并放入到內錐中，電壓互感器的外錐插頭與安裝法蘭的內錐對接后，拉動夾板并帶動夾頭移動，從而將排氣帶拉出，由于固定板的限制，拔出排氣帶的過程中不會將電壓互感器帶出，解決了存在視野盲區以及死角而導致難以將排氣帶從內錐中拔出的技術問題，提高安裝效率。
