本技術涉及板坯連鑄，具體為一種板坯連鑄用輥式電磁攪拌器。

背景技術：

1、板坯連鑄是以板坯為主要產品的連續鑄鋼煉鐵技術，鑄坯寬厚比大于3的即稱板坯，連鑄軋鋼板坯主要用于軋制扁平板材。

2、在連鑄過程中，板坯因其扁平條狀外形而常選用低頻線性行波磁場電磁攪拌器進行連鑄過程中的攪拌，現有的部分輥式電磁攪拌器因為缺乏磁極導向而導致磁場容易四處擴散，且導磁鐵芯截面相對較小，容易導致磁場飽和而產生漏磁。

技術實現思路

1、本實用新型的目的在于提供一種板坯連鑄用輥式電磁攪拌器，以解決上述背景技術中提出的問題。

2、為了實現上述目的，本實用新型采取以下技術方案：一種板坯連鑄用輥式電磁攪拌器，包括可進行旋轉攪拌的轉動軸，所述轉動軸內設有攪拌機構，左右端皆連接有一組連接機構；

3、所述攪拌機構包括連接主軸、固定盤、連接主盤、發生機構和通孔，所述轉動軸內設有空腔，所述空腔內左右端皆設有一組連接主軸，兩組所述連接主軸相對一端的皆設有一組固定盤，并通過固定盤與連接主軸左右端連接，兩組所述固定盤相對的一端皆設有一組連接主盤，兩組所述連接主盤之間設有三組發生機構，且兩組所述固定盤內皆設有若干組通孔。

4、優選的，所述發生機構的組件皆相同，所述發生機構包括連接座、鐵芯、分隔環、線圈和鼠籠組件，兩組所述連接主盤相對面皆設有三組連接座，左右兩組相對連接座之間通過鐵芯連接，所述鐵芯外側等間距的設有若干組分隔環，且所述分隔環內頂端皆設有磁極，兩組所述分隔環之間皆設有線圈，且所述分隔環與線圈外側皆設有鼠籠組件。

5、優選的，兩組所述連接機構組件皆相同，所述連接機構包括側盤、連接管、軸承座與制動銷，所述轉動軸左右端皆設有一組側盤，兩組所述側盤相互遠離的一側皆通過連接管連接有一組軸承座，兩組所述連接管中端皆設有一組制動銷。

6、優選的，兩組所述連接主軸相互遠離的一側皆貫穿延伸至兩組連接管內，并通過制動銷連接固定。

7、優選的，兩組所述側盤相對面靠近轉動軸外側的位置皆設有一組凸緣。

8、優選的，所述轉動軸外側設有螺旋狀斜槽。

9、優選的，所述轉動軸空腔內側設有若干組撥片。

10、優選的，所述通孔內可填充密封劑。

11、與現有技術相比，本實用新型的有益效果是：

12、通過設于轉動軸內的攪拌機構，攪拌機構包括連接主軸、固定盤、連接主盤與發生機構等組件，且發生機構包括連接座、鐵芯、分隔環、線圈和鼠籠組件等組件，相互配合下可增加電流，降低電流視在功率，從而對冶煉過程中的板坯進行攪拌，且發生機構設有三組，可有效的提高電磁強度，有利于增強攪拌效果，并且可有效提高電磁攪拌器的支撐強度，具有較強的實用性。

技術特征：

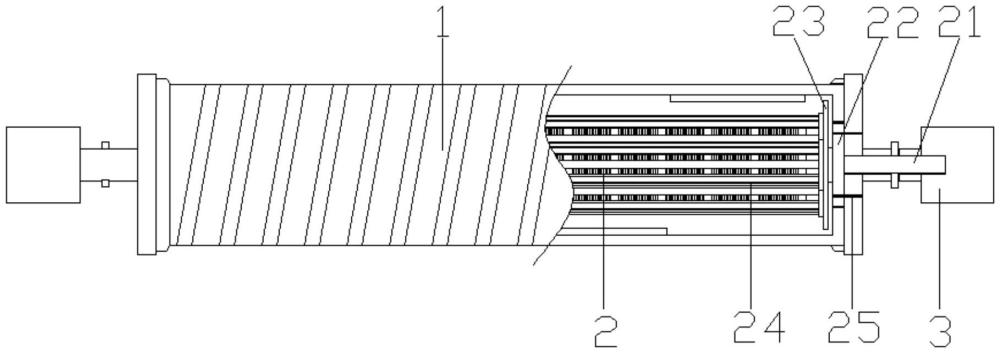

1.一種板坯連鑄用輥式電磁攪拌器，其特征在于：包括可進行旋轉攪拌的轉動軸(1)，所述轉動軸(1)內設有攪拌機構(2)，左右端皆連接有一組連接機構(3)；

2.根據權利要求1所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：所述發生機構(24)的組件皆相同，所述發生機構(24)包括連接座(241)、鐵芯(242)、分隔環(243)、線圈(244)和鼠籠組件(245)，兩組所述連接主盤(23)相對面皆設有三組連接座(241)，左右兩組相對連接座(241)之間通過鐵芯(242)連接，所述鐵芯(242)外側等間距的設有若干組分隔環(243)，且所述分隔環(243)內頂端皆設有磁極(2431)，兩組所述分隔環(243)之間皆設有線圈(244)，且所述分隔環(243)與線圈(244)外側皆設有鼠籠組件(245)。

3.根據權利要求1所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：兩組所述連接機構(3)組件皆相同，所述連接機構(3)包括側盤(31)、連接管(32)、軸承座(33)與制動銷(34)，所述轉動軸(1)左右端皆設有一組側盤(31)，兩組所述側盤(31)相互遠離的一側皆通過連接管(32)連接有一組軸承座(33)，兩組所述連接管(32)中端皆設有一組制動銷(34)。

4.根據權利要求3所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：兩組所述連接主軸(21)相互遠離的一側皆貫穿延伸至兩組連接管(32)內，并通過制動銷(34)連接固定。

5.根據權利要求3所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：兩組所述側盤(31)相對面靠近轉動軸(1)外側的位置皆設有一組凸緣。

6.根據權利要求1所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：所述轉動軸(1)外側設有螺旋狀斜槽。

7.根據權利要求1所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：所述轉動軸(1)空腔內側設有若干組撥片。

8.根據權利要求1所述一種板坯連鑄用輥式電磁攪拌器，其特征在于：所述通孔(25)內可填充密封劑。

技術總結
本技術公開了一種板坯連鑄用輥式電磁攪拌器，包括轉動軸、攪拌機構和連接機構；本技術通過設于轉動軸內的攪拌機構，攪拌機構包括連接主軸、固定盤、連接主盤與發生機構等組件，且發生機構包括連接座、鐵芯、分隔環、線圈和鼠籠組件等組件，相互配合下可增加電流，降低電流視在功率，從而對冶煉過程中的板坯進行攪拌，且發生機構設有三組，可有效的提高電磁強度，有利于增強攪拌效果，并且可有效提高電磁攪拌器的支撐強度，具有較強的實用性。

技術研發人員：梁惟芝
受保護的技術使用者：岳陽鴻升電磁科技有限公司
技術研發日：20240625
技術公布日：2025/4/28
